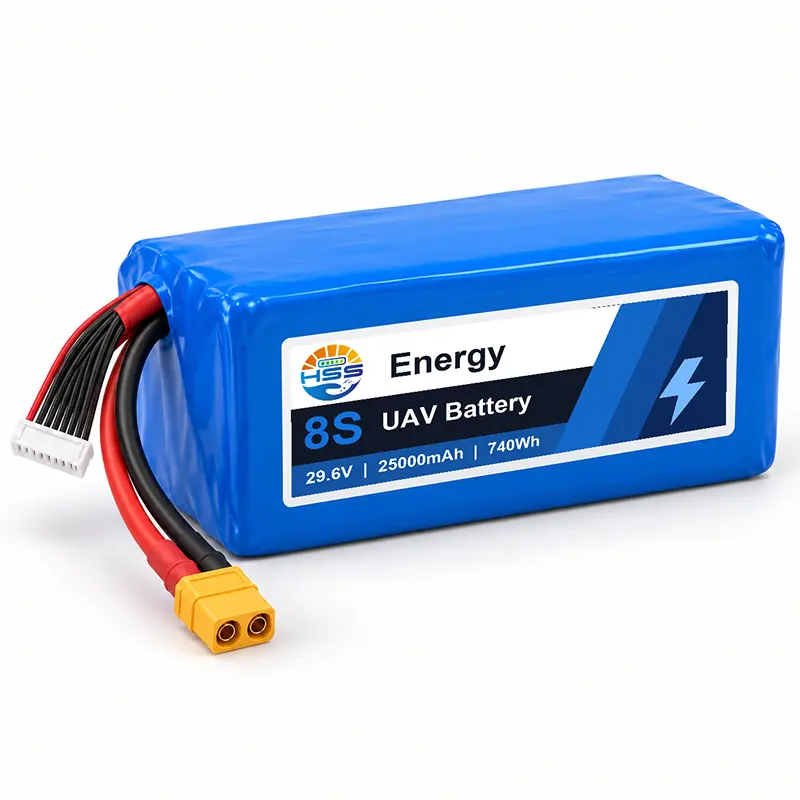

Bateria UAV 8S 25000 mAh

Przegląd zamówienia HSS Energy na każdy akumulator UAV 8S 25000 mAh rozpoczyna się od zakresu napięcia statku powietrznego, profilu obciążenia i zakresu montażu. Pakiet łączy w sobie osiem grup szeregowych o pojemności 25Ah. Przed integracją sprawdź punkt końcowy ładowania 33,6 V, limit rozładowania 22,0 V i połączenia zewnętrzne z całym systemem zasilania UAV.

Dane techniczne

Dopasowanie aplikacji

Przed oceną próbki sprawdź pięć limitów: maksymalne napięcie ładowania 33,6 V, obciążenie ciągłe 75 A, obciążenie szczytowe 250 A, korpus o wymiarach 195 × 90 × 78 mm i masa zainstalowana około 2650 g. Wartości te definiują pierwszy ekran zgodności; nie zastępują przeglądu na poziomie statku powietrznego.

Dane konfiguracyjne do oceny próbki

Podaj zakres napięcia statku powietrznego, profil prądu ciągłego i szczytowego, dostępną komorę baterii, kierunek wyjścia kabla, złącze i polaryzację oraz konfigurację ładowarki. Dane wejściowe służą do porównania proponowanej próbki z zamierzonym statkiem powietrznym.

Budżet energii i masa zainstalowana

Wykorzystaj energię nominalną 740 Wh tego pakietu akumulatorów UAV o pojemności 25 Ah jako wkład w planowanie misji, a nie jako bezpośrednią obietnicę czasu lotu. Masa statku powietrznego, ładowność, wydajność napędu, pogoda, trasa i rezerwa lądowania decydują o wytrzymałości użytkowej. Masa paczki wynosząca około 2650 g musi być również uwzględniona w obliczeniach ładunku i środka ciężkości.

Kompatybilność napięcia

Akumulator UAV 29,6 V i 25 Ah osiąga 33,6 V po odcięciu ładowania. Upewnij się, że sterowniki silnika, rozdział mocy, awionika i obciążenia pomocnicze akceptują pełne napięcie ładowania. Ustaw ostrzeżenia statku powietrznego powyżej limitu pakietu 22,0 V, aby normalne działanie nie zużywało rezerwy do lądowania.

Gęstość komórek i gęstość pełnego opakowania

Podana wartość 310 Wh/kg dotyczy pojedynczego ogniwa, a nie całego akumulatora. Korzystanie z dostarczonej energii nominalnej 740 Wh i około 2,65 kg masy gotowego opakowania daje obliczoną wartość na poziomie opakowania wynoszącą około 279 Wh/kg. To rozróżnienie uwzględnia izolację, przewody, złącza, opaski i inną masę montażową.

Sterowanie systemem komórkowym i montażem

Półprzewodnikowy akumulator UAV o pojemności 25 Ah składa się z ośmiu grup szeregowych. Dopasowanie ogniw powinno porównać pojemność, napięcie w obwodzie otwartym i rezystancję wewnętrzną przed złożeniem grup. Izolacja pomiędzy powierzchniami przewodzącymi, kontrolowane łączenie zakładek i odciążenie na wyjściu kabla to oddzielne kontrole; samo dopasowanie wizualne nie zapewnia spójności elektrycznej.

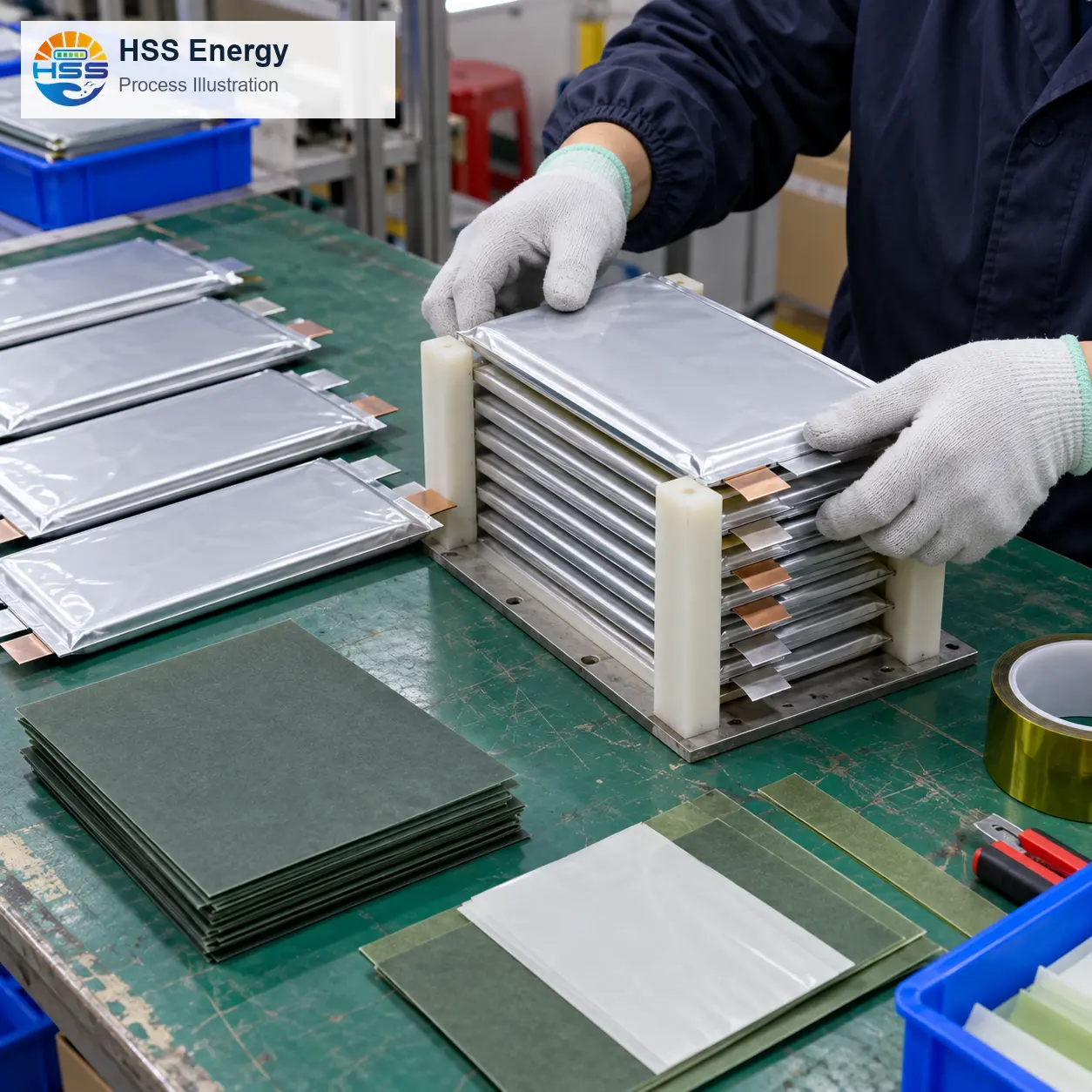

Ilustracja procesu • Ułożenie ogniw i przygotowanie izolacji

Limity temperatury i przechowywania

Zakresy te określają limity dostarczanych produktów; nie zastępują one przeglądu termicznego na poziomie statku powietrznego. Sprzęt ładujący, przepływ powietrza w obudowie i planowany cykl pracy należy dobrać do rzeczywistej instalacji i warunków otoczenia.

Koperta mechaniczna i luz montażowy

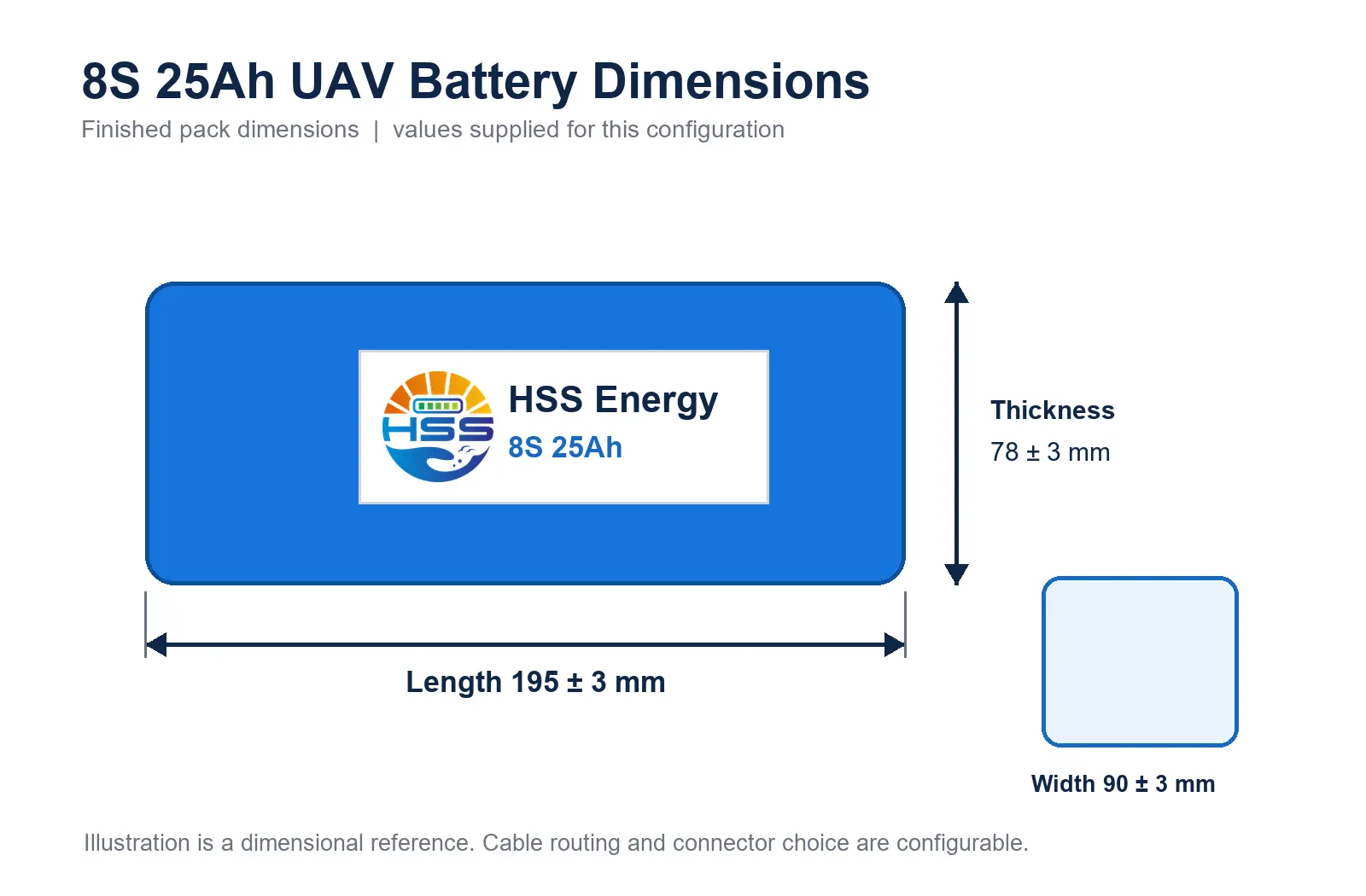

Ilustracja wymiarowa • Gotowy korpus opakowania i dostarczone tolerancje

Bateria do drona 8S 25Ah ma grubszą prostokątną obudowę, a nie bardziej płaski profil stosowany w mniejszych pakietach FPV. Rezerwowy luz dla tolerancji produkcyjnej, amortyzacji ochronnej, promienia zgięcia kabla i dostępu do złączy. Taca samolotu powinna bezpośrednio podpierać ciało; przewody zasilające lub balansowe nie mogą unosić ciężaru opakowania.

Konfigurowalne przewody i złącza

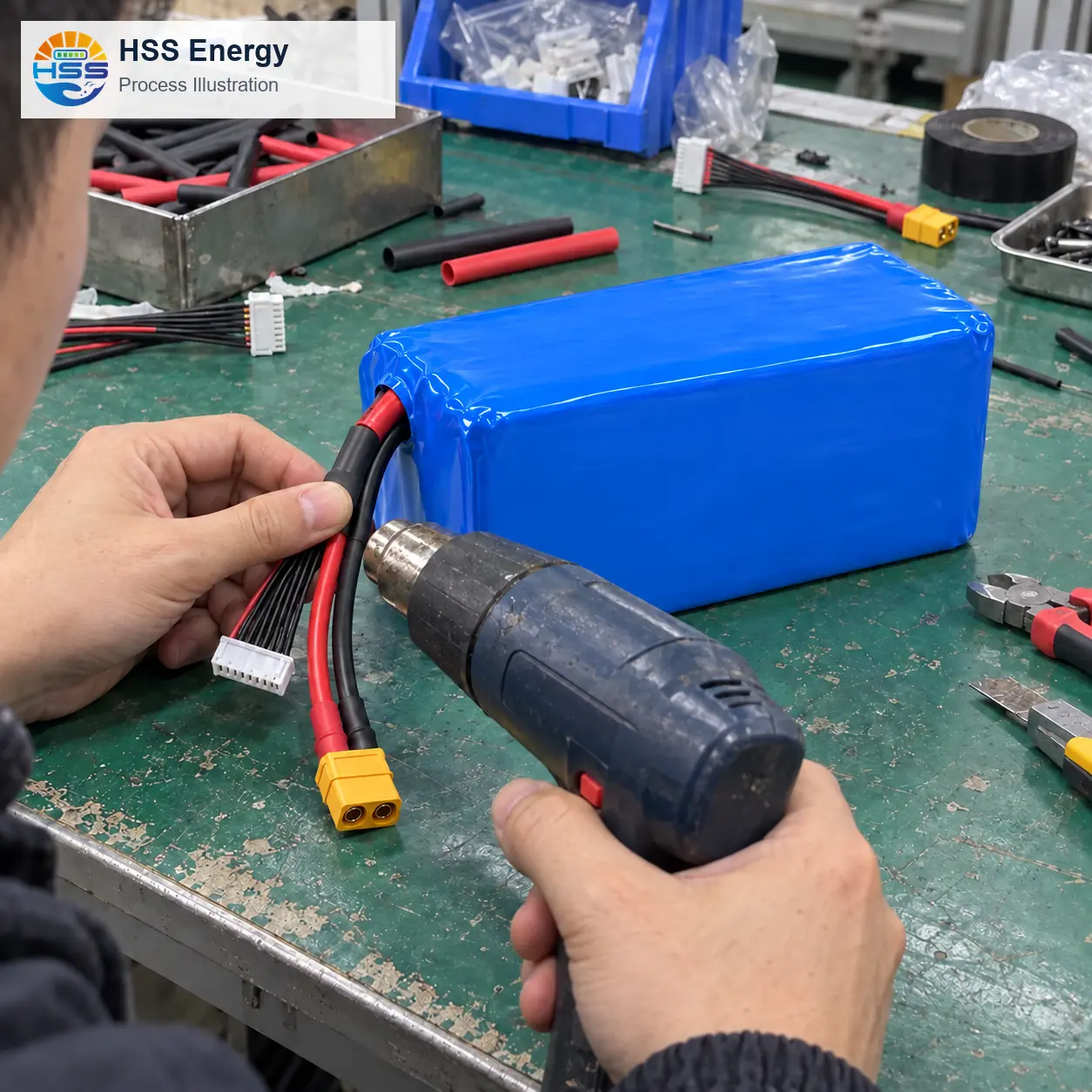

Ilustracja procesu • Izolacja kabla i integracja złączy

Długość przewodu, przekrój przewodu i typ złącza można skonfigurować dla zatwierdzonego interfejsu statku powietrznego. Opcjonalne komponenty referencyjne nie weryfikują samodzielnie ścieżki prądu ciągłego 75 A ani ścieżki prądu szczytowego 250 A. Sprawdź wzrost temperatury, rezystancję styków, polaryzację i utrzymanie całego zespołu.

Ciągłe obciążenie i szczytowe zapotrzebowanie

Traktuj 75A ciągłego i 250A szczytowego jako oddzielne wejścia projektowe. Obciążenie napędu, prowadzenie kabli, układ chłodzenia i złączy określają zainstalowane ograniczenia elektryczne i termiczne. Sama szybkość ogniwa C nie potwierdza akceptowalnego prądu całego statku powietrznego.

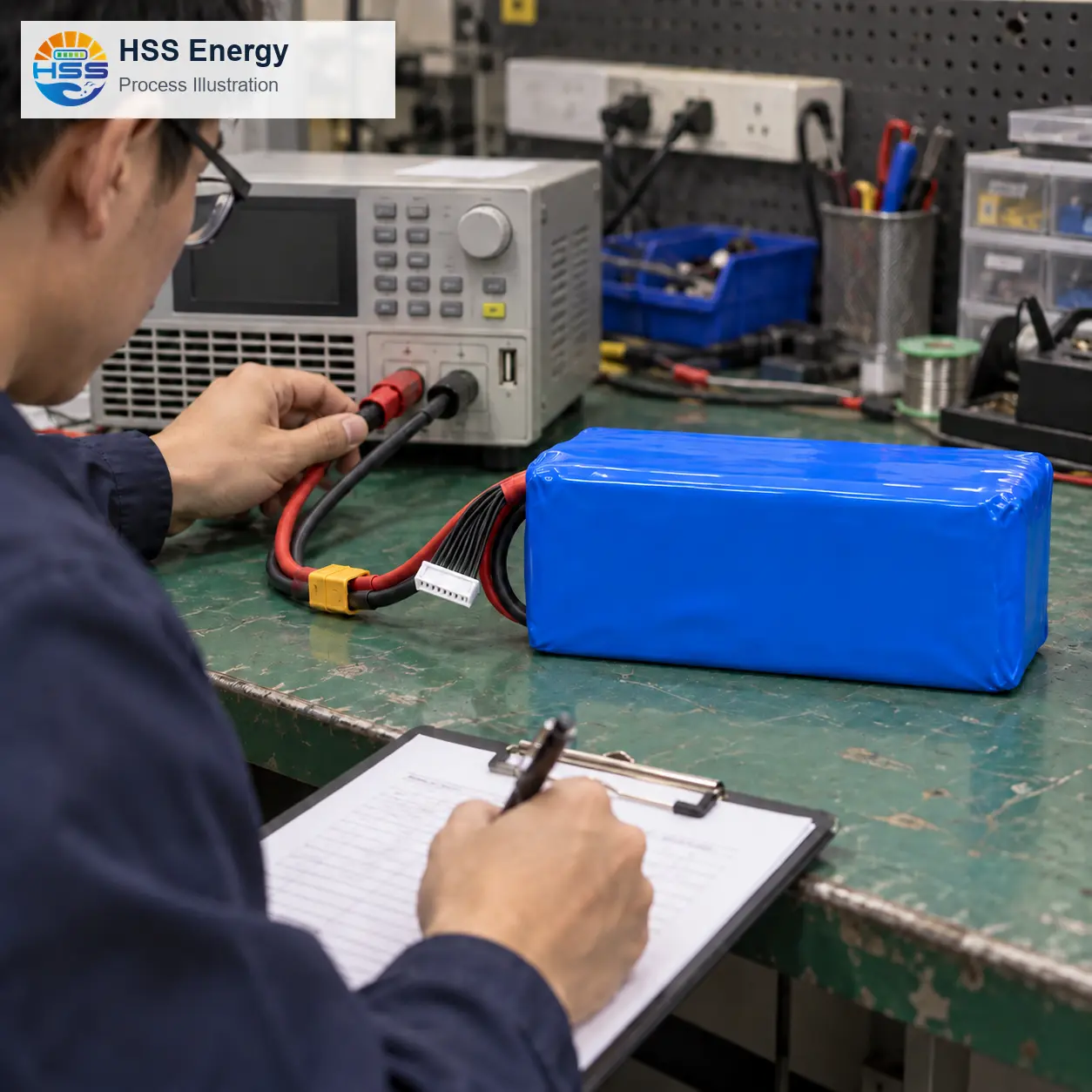

Ilustracja procesu • Podłączona kontrola elektryczna

Ocena cyklu i identyfikowalność

Przegląd cyklu akumulatora UAV 8S 25000 mAh powinien określić prądy ładowania i rozładowywania, temperaturę, okresy odpoczynku i punkt końcowy zachowanej pojemności. Dostarczona wartość 1000 cykli stanowi odniesienie do specyfikacji; protokół odbioru powinien określać konfigurację opakowania i procedurę zastosowaną w celu uzyskania wyniku pomiaru.

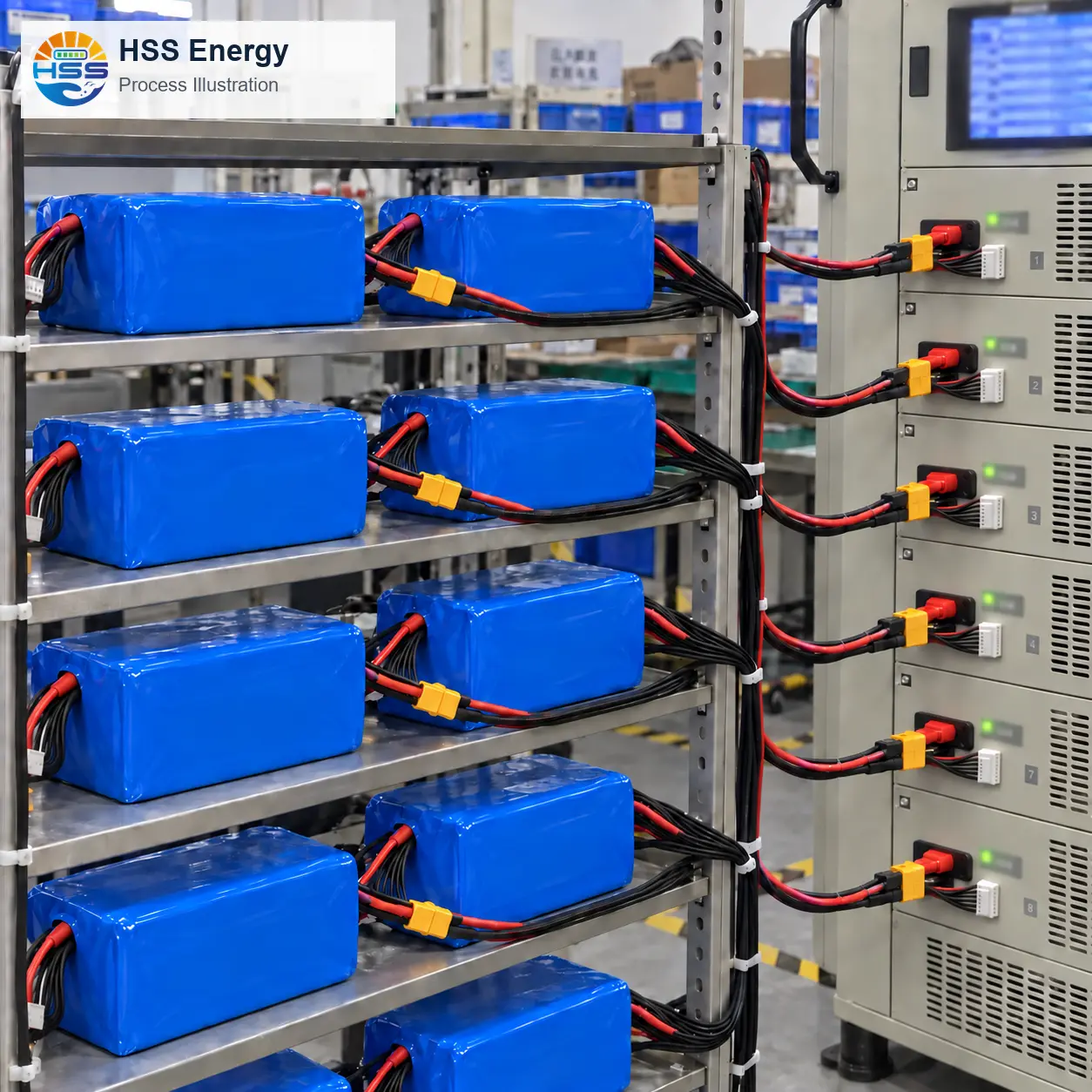

Ilustracja procesu • Wielokanałowe starzejące się połączenia

W starzejącej się konfiguracji zidentyfikuj główne i zrównoważone połączenia każdego pakietu z tym samym kanałem. Obsługuj kable, oddzielaj kanały i obserwuj temperaturę, aby konfiguracja stanowiła aktywny test, a nie przechowywanie.

Opakowanie dopasowane do skonfigurowanego montażu

Opakowanie baterii do drona o pojemności 25000 mAh jest wybierane po zatwierdzeniu układu kabla i złącza. Ilustracja przedstawia nieoznakowane opakowanie podczas weryfikacji dopasowania pianki; etykietę HSS można zastosować przed końcową kontrolą i wysyłką. Wyściełaj ciało bezpośrednio i trzymaj chronione przewody w oddzielnym wgłębieniu z dala od zamknięcia kartonu.

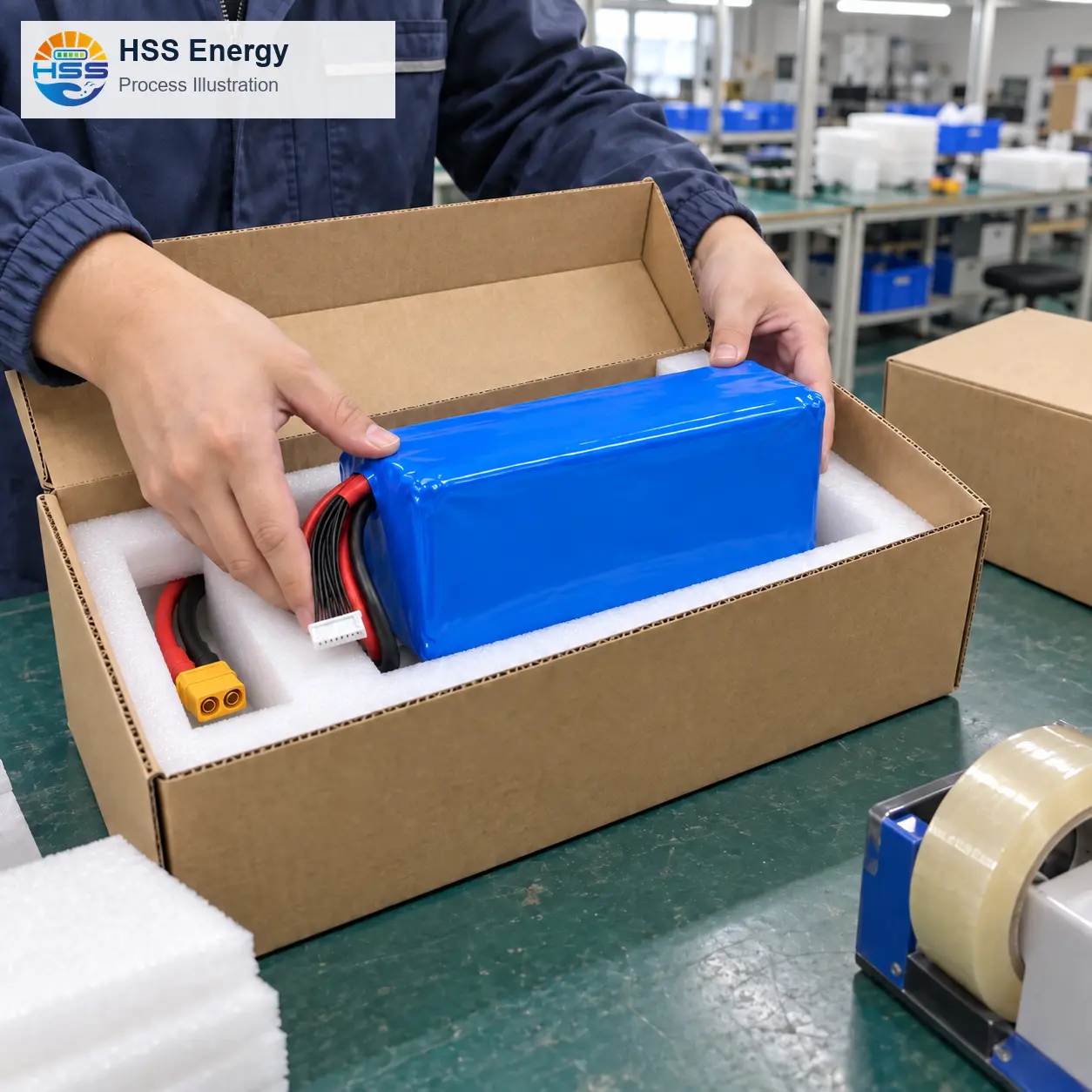

Ilustracja dopasowania do opakowania • Niestandardowa podpórka z pianki i zabezpieczone wgłębienie na kabel

Często zadawane pytania

Czy 310 Wh/kg to gęstość energii całego opakowania?

Nie. Dostarczona wartość 310 Wh/kg jest identyfikowana jako gęstość energii pojedynczego ogniwa. W oparciu o 740 Wh i około 2650 g obliczona wartość pełnego opakowania wynosi około 279 Wh/kg.

Czy opcjonalny moduł XT60 można traktować jako ścieżkę prądową o natężeniu znamionowym 250 A?

Nie. Przejrzyj kabel, złącze, styki, instalację i warunki termiczne dla profilu obciążenia statku powietrznego.

Co należy potwierdzić do oceny próbki?

Potwierdź ładowarkę, zakres napięcia, obwiednię montażową, wyjście kabla, polaryzację złącza, profil obciążenia i kontrole akceptacji. Zapisz zaakceptowaną konfigurację próbki przed powtórną produkcją.

Czy ta bateria 8S może zastąpić baterię 6S UAV?

Nie jako bezpośredni zamiennik. System zasilania statku powietrznego, ładowarka i ostrzeżenia dotyczące napięcia muszą obsługiwać napięcie nominalne 29,6 V, odcięcie ładowania 33,6 V i odcięcie rozładowania 22,0 V przed konwersją.

Jakie ustawienia ładowania są wymagane dla tej baterii 8S?

Użyj profilu ładowania 8S, który zatrzymuje się przy 33,6 V i nie przekracza określonego maksymalnego prądu ładowania 25 A. Przed podłączeniem sprawdź zatwierdzony układ pinów wiązki przewodów wagi.

W jaki sposób obsługiwane są dokumenty dotyczące ilości, czasu realizacji, gwarancji i transportu?

Są one określone w ofercie dla zatwierdzonej konfiguracji i przeznaczenia. Dokumentacja transportowa i akceptacja przewoźnika muszą odpowiadać rzeczywistemu akumulatorowi i trasie wysyłki. Przed wypuszczeniem na rynek akumulatora UAV 8S 25000 mAh zapisz zatwierdzone limity napięcia, rozmieszczenie kabli i złączy, prześwit montażowy, profil ładowarki, kontrole akceptacji i sposób pakowania na jednym arkuszu konfiguracyjnym.
