Niestandardowy pakiet baterii zwykle zaczyna się od urządzenia, a nie od katalogu baterii. Napięcie, czas pracy, zapotrzebowanie na prąd, dostępna przestrzeń, złącze i metoda ładowania kształtują ostateczny pakiet.
HSS Energy dostarcza zestawy akumulatorów litowych do sprzętu przenośnego, urządzeń elektronicznych, instrumentów, robotyki, produktów monitorujących i innych zastosowań OEM. Oferta kompaktowa obejmuje platformy litowo-jonowe i LiFePO4 firmy NCM, a każda konfiguracja jest sprawdzana pod kątem wymagań elektrycznych i mechanicznych gotowego produktu.
|
Wyślij wymagania dotyczące urządzenia w celu sprawdzenia pakietu baterii Napięcie • Pojemność / czas pracy • Prąd • Miejsce na akumulator • Złącze • Metoda ładowania • Ilość |
|
Platforma akumulatorowa |
Architektura |
Chemia |
Typowy punkt wyjścia |
|
Zestawy baterii litowych 3,7 V |
1S |
NCM |
Kompaktowa elektronika i urządzenia jednoogniwowe |
|
Zestawy baterii litowych 7,4 V |
2S |
NCM |
Sprzęt przenośny wymagający napięcia większego niż 1S |
|
Zestawy akumulatorów litowych 11,1 V |
3S |
NCM |
Wyższe wymagania dotyczące napięcia roboczego i mocy |
|
Zestawy akumulatorów LiFePO4 12V |
4S |
LiFePO4 |
Mały sprzęt 12 V i kompaktowy zamiennik kwasu ołowiowego |
Zestawy baterii litowych 3,7 V
W przypadku urządzeń jednoogniwowych najprostszą kompaktową platformą są pakiety 3,7 V. W projektach tych priorytetem są zwykle małe wymiary, dopasowanie złączy, czas działania i integracja obwodów ochronnych.
Zestawy baterii litowych 7,4 V
Platforma 7,4 V 2S stanowi praktyczny krok naprzód, gdy 3,7 V nie wystarczy, ale większa architektura 12 V dodałaby niepotrzebny rozmiar lub złożoność obwodu. Pakiety NCM zwykle wykorzystują ogniwa 18650 lub 21700, w zależności od pojemności i dostępnej przestrzeni.
Zestawy akumulatorów litowych 11,1 V
W przypadku urządzeń o wyższych wymaganiach dotyczących napięcia roboczego i mocy platforma 11,1 V 3S zapewnia większą elastyczność w zakresie czasu pracy i konfiguracji prądu. Typowe projekty HSS Energy wahają się od około 2000 mAh do 10 000 mAh, z typowym ciągłym rozładowaniem około 3C, w zależności od ogniw i układu szeregowo-równoległego.
Zestawy akumulatorów LiFePO4 12V
Kompaktowe pakiety 4S LiFePO4 są używane w małych urządzeniach 12 V, zasilaniu pomocniczym i mniejszych projektach wymiany kwasów ołowiowych. Typowe pojemności wahają się od około 5Ah do 30Ah. Przed wymianą należy sprawdzić kompatybilność ładowarki, zapotrzebowanie prądu, zaciski i dostępną przestrzeń.
NCM czy LiFePO4?
Litowo-jonowy NCM to główny materiał stosowany w pakietach 3,7 V, 7,4 V i 11,1 V, gdzie ważne są kompaktowe rozmiary i elastyczny układ ogniw. LiFePO4 stosuje się głównie w kompaktowym zakresie 12 V, szczególnie tam, gdzie priorytetami jest architektura klasy 12 V, wielokrotne cykle i niewielka wymiana kwasu ołowiowego.

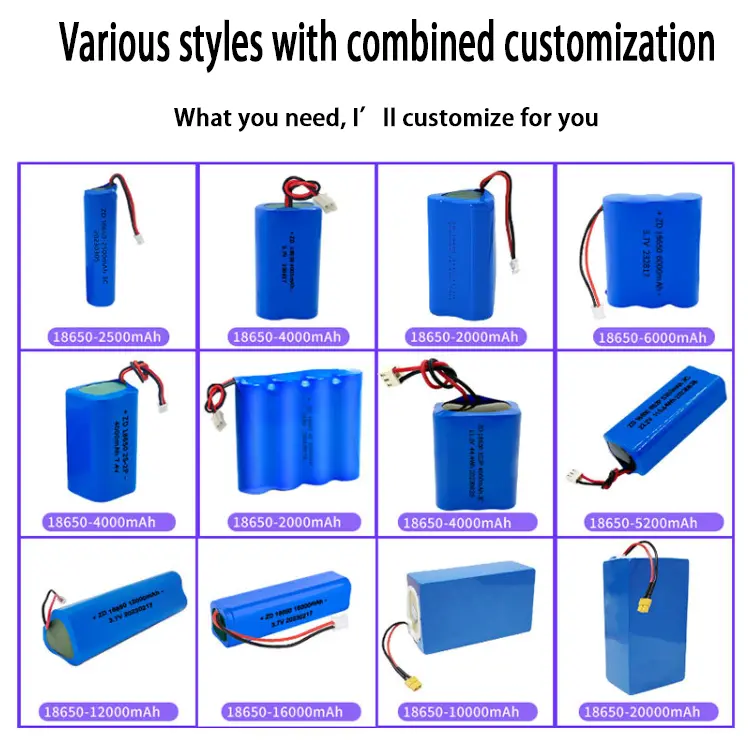

W przypadku projektów NCM z komórkami cylindrycznymi typowymi trasami komórkowymi są 18650 i 21700. To samo napięcie można zbudować przy różnych układach szeregowo-równoległych, zmieniającej się pojemności, czasie pracy, wydajności prądowej, wymiarach pakietu, wadze i czasie ładowania.
|
To samo napięcie nie oznacza tego samego pakietu Dwa pakiety o tym samym napięciu i Ah mogą nadal wymagać różnych ogniw, obwodów zabezpieczających, złączy i układów mechanicznych. |
HSS Energy może przeglądać i dostosowywać:
· konfiguracja napięcia i szeregu
· pojemność i model ogniwa
· prąd ciągły i szczytowy
· Ochrona PCM/BMS
· wymiary baterii i kształt opakowania
· typ złącza, długość kabla i polaryzacja
· izolacja, opakowanie i obudowa
· etykieta, branding i opakowanie
|
Typowy przepływ prac programistycznych Wymagania -> Propozycja baterii -> Prototyp -> Test urządzenia -> Potwierdzenie -> Produkcja masowa |
Walidacja prototypu pomaga potwierdzić dopasowanie, orientację złącza, czas pracy, zgodność ładowania, zachowanie prądu i poprowadzenie kabli przed ustaleniem specyfikacji produkcyjnej.
Wyślij wymagane napięcie, pojemność lub czas pracy, prąd normalny/szczytowy, dostępne wymiary akumulatora, metodę ładowania, typ złącza lub zdjęcie, długość/biegunowość kabla, informacje o istniejącym akumulatorze, jeśli dotyczy, i oczekiwaną wielkość zamówienia.
|
Najszybszy sposób na rozpoczęcie Rysunek urządzenia, wymiary komory baterii lub próbka istniejącej baterii mogą znacznie przyspieszyć pierwszą ocenę. |
Jak wybrać pomiędzy 3,7 V, 7,4 V i 11,1 V?
Napięcie akumulatora powinno być zgodne z architekturą elektryczną urządzenia. Platformy te generalnie odpowiadają systemom litowo-jonowym 1S, 2S i 3S.
Jaka chemia jest dostępna?
Litowo-jonowy NCM to główny składnik chemiczny pakietów 3,7 V, 7,4 V i 11,1 V. Kompaktowa seria 12 V wykorzystuje głównie LiFePO4.
Czy można używać zarówno ogniw 18650, jak i 21700?
Tak. Odpowiedni format ogniwa zależy od pojemności, prądu, dostępnej przestrzeni i ostatecznych wymiarów opakowania.
Czy złącze i kształt baterii można dostosować?
Tak. Złącze, układ kabla, polaryzacja, wymiary opakowania, opakowanie i konfiguracja zabezpieczeń mogą być przeglądane wokół urządzenia.
Czy można wykonać próbki przed produkcją?
Tak. Próbki prototypów można przygotować w celu sprawdzenia dopasowania urządzenia i funkcjonalności przed produkcją masową.
