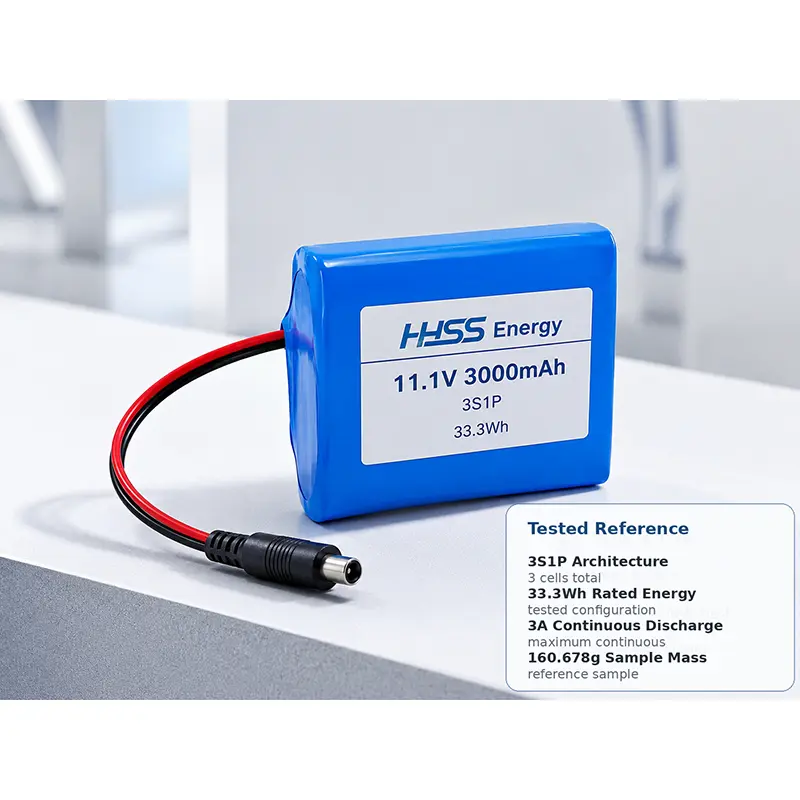

Akumulator 11,1 V 3000 mAh

Zestaw akumulatorów 11,1 V 3000 mAh firmy HSS Energy wykorzystuje trzy cylindryczne ogniwa 18650-3000 w testowanej konfiguracji 3S1P, aby zapewnić napięcie nominalne 11,1 V, 3000 mAh i 33,3 Wh dla kompaktowego sprzętu przenośnego. Konfiguracja referencyjna obejmuje napięcie ograniczonego ładowania 12,6 V, odcięcie rozładowania 9,0 V i maksymalne ciągłe ładowanie i rozładowywanie do 3 A; Szczegóły złącza i kabla pozostają specyficzne dla urządzenia.

Dane techniczne

Uwaga specyfikacji: powyższe wartości dotyczą testowanej konfiguracji referencyjnej. Zmiany w ogniwie, konstrukcji zabezpieczenia, złączu, kablu lub strukturze pakietu wymagają nowej integracji i przeglądu dokumentacji.

Kompaktowa konstrukcja zapewniająca ciasne przestrzenie na baterie

W tej kompaktowej konfiguracji, zaprojektowanej jako akumulator 11,1 V 3000 mAh, priorytetem jest przestrzeń i masa akumulatora, a nie maksymalny czas pracy. Mniejsza przetestowana koperta jest głównym powodem wyboru go zamiast alternatywy 6000 mAh.

Która konfiguracja 11,1 V pasuje do Twojego urządzenia?

Dopasowanie, ładowanie i integracja

Mechanical Fit Before Capacity

Testowana koperta o wymiarach 69,6 × 55,2 × 19,2 mm sprawia, że ​​ta konfiguracja skupia się na efektywności przestrzennej, a nie na maksymalnej zmagazynowanej energii. Może pozostawić więcej miejsca w środku na elektronikę, wyświetlacze, czujniki lub elementy obudowy, ale ukończona instalacja nadal wymaga wolnej przestrzeni na izolację, wyjście przewodu, korpus złącza i promień zgięcia kabla.

Gdy urządzenie potrzebuje tej samej platformy napięciowej z trzema seriami, ale nie może zaakceptować szerszego układu ogniw równoległych, akumulator litowo-jonowy 3S 3000 mAh zapewnia praktyczny mechaniczny punkt wyjścia. Ostateczną komorę nadal należy sprawdzić pod kątem rzeczywistej orientacji złącza, wyjścia przewodu i promienia zgięcia kabla, a nie samych wymiarów akumulatora.

Dopasowanie elektryczne i dopasowanie ładowarki

Kompatybilność ładowania powinna być zgodna z przetestowanymi ograniczeniami elektrycznymi: ograniczone napięcie ładowania 12,6 V, standardowy prąd ładowania 600 mA, maksymalny ciągły prąd ładowania do 3 A, końcowy prąd ładowania 60 mA i wartość odcięcia rozładowania 9,0 V. Ładowarka, obwód ochronny i zachowanie urządzenia przy niskim napięciu muszą działać jako jeden system.

Równie ważne jest dopasowanie obciążenia. W przyrządach ręcznych i przenośnym sprzęcie sterującym akumulator 18650 3000 mAh może dobrze działać, gdy normalne obciążenie i krótkie zapotrzebowanie na stany przejściowe mieszczą się w zatwierdzonym oknie prądowym. Silniki, grzejniki lub wyższy prąd rozruchowy mogą wymagać innej konfiguracji ogniwa lub zabezpieczenia.

Środowisko wykonawcze, aplikacja i kompromis

Najbardziej oczywistym kierunkiem zastosowania jest kompaktowa przenośna elektronika: urządzenia monitorujące, przyrządy ręczne, przenośne terminale sterujące i podobne produkty, w których masa baterii wpływa na użyteczność. Akumulator litowo-jonowy 11,1 V i 3000 mAh jest najmocniejszy, gdy mniejsze urządzenie jest ważniejsze niż wydłużenie czasu pracy dzięki dodatkowej równoległej ścieżce ogniw.

Czas działania pozostaje kompromisem. Przy energii znamionowej 33,3 Wh pakiet przechowuje połowę energii w porównaniu z alternatywą 6000 mAh, dlatego czas pracy należy sprawdzić pod kątem cyklu pracy, wykorzystania ekranu, obciążenia czujnika, modułów komunikacyjnych i okresów czuwania. Dla kupujących oceniających akumulator litowo-jonowy 11,1 V i 3 Ah ten kompromis może być nadal atrakcyjny, gdy mniejszy układ 3S1P pomaga zachować zwartą obudowę i pozostawia więcej miejsca wewnętrznego na resztę urządzenia.

Ostateczna decyzja dotycząca integracji

Jeśli urządzenie może wygodnie pomieścić większy pakiet o wymiarach 110,6 × 67,7 × 19,2 mm, opcja o większej pojemności może zapewnić lepszy margines czasu pracy. W przypadku akumulatora 11,1 V 3000 mAh minimalny rozmiar i masa pozostają głównymi powodami wyboru testowanej konfiguracji 69,6 × 55,2 × 19,2 mm.

Zastosowanie i odniesienie fizyczne

Zastosowanie obrazu

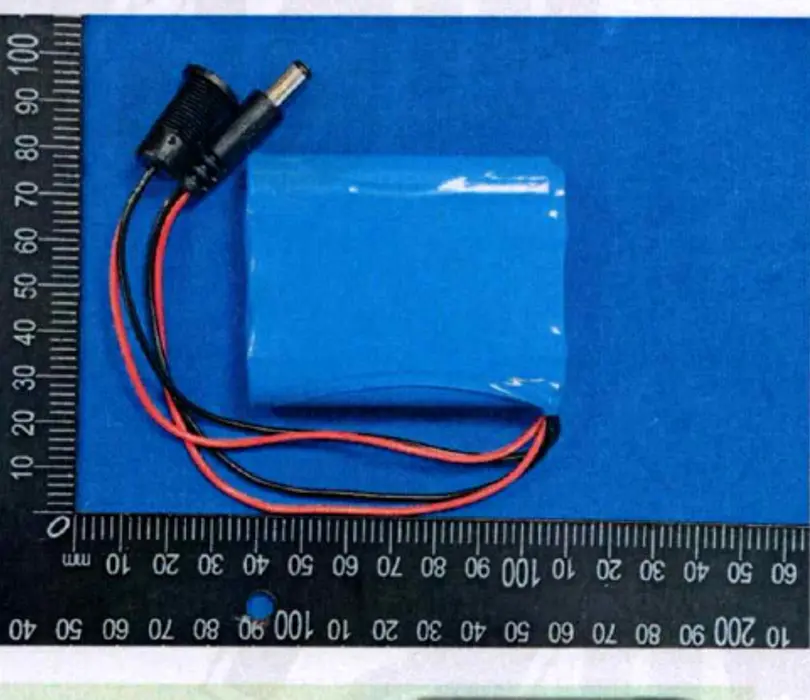

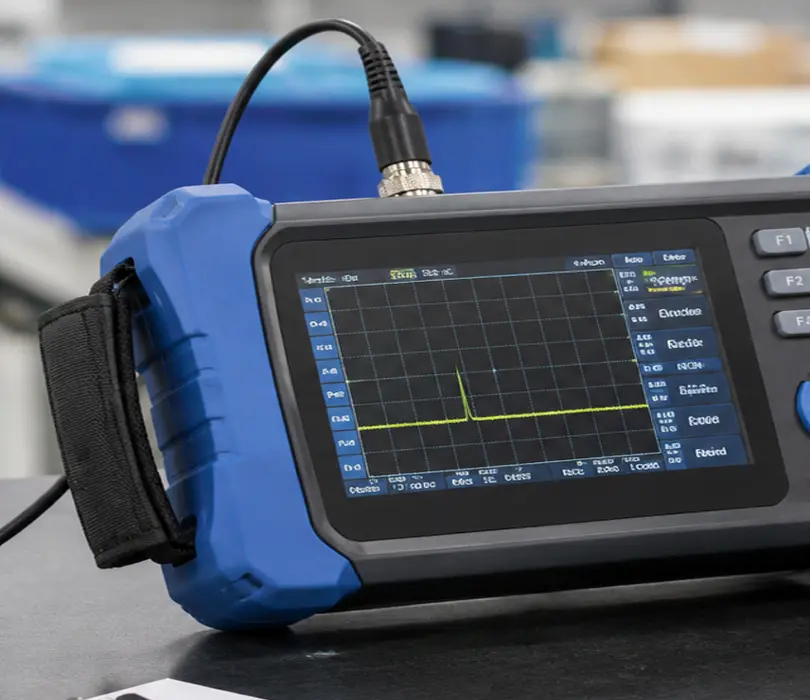

Obraz aplikacji ilustruje kierunek użycia kompaktowego pakietu 18650 dla sprzętu przenośnego. Testowany przykładowy obraz przedstawia formę pakietu referencyjnego, układ przewodów i złącze użyte w pomocniczych plikach testowych.

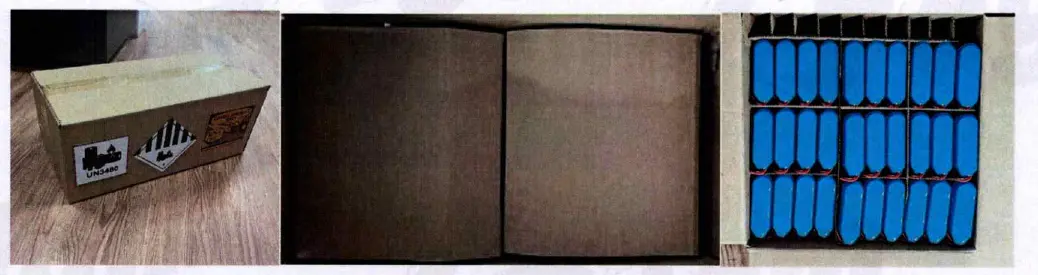

Sprawdzone opakowanie referencyjne

Sprawdzone opakowanie referencyjne dla udokumentowanej konfiguracji transportowej.

Dokumentacja testowa i transportowa

Testowany pakiet 33,3 Wh jest obsługiwany przez dokładne pliki testowe i transportowe przedstawione poniżej. Pełne dokumenty można udostępnić do przeglądu projektu lub potwierdzenia zamówienia.

Obowiązywanie dokumentu: zapisy te dotyczą testowanej konfiguracji i udokumentowanych warunków transportu/opakowania. Możliwość zastosowania należy ponownie potwierdzić w przypadku zmiany konfiguracji baterii lub przesyłki.

Szybkie często zadawane pytania

Czy to jest akumulator 12V?

Jest to trójseryjny pakiet litowo-jonowy o nominalnym napięciu 11,1 V. Testowana konfiguracja charakteryzuje się ograniczonym napięciem ładowania 12,6 V i odcięciem rozładowania 9,0 V.

Co oznacza ocena 3A?

Testowana konfiguracja podaje 3000 mA jako maksymalny ciągły prąd ładowania i 3000 mA jako maksymalny ciągły prąd rozładowania. Nie jest tu deklarowana wyższa wartość prądu szczytowego.

Czy można zmienić złącze i kabel?

W przypadku niestandardowego zestawu baterii należy sprawdzić typ złącza, polaryzację, długość kabla i kierunek wyjścia w odniesieniu do urządzenia końcowego.

Jaka dokumentacja jest dostępna?

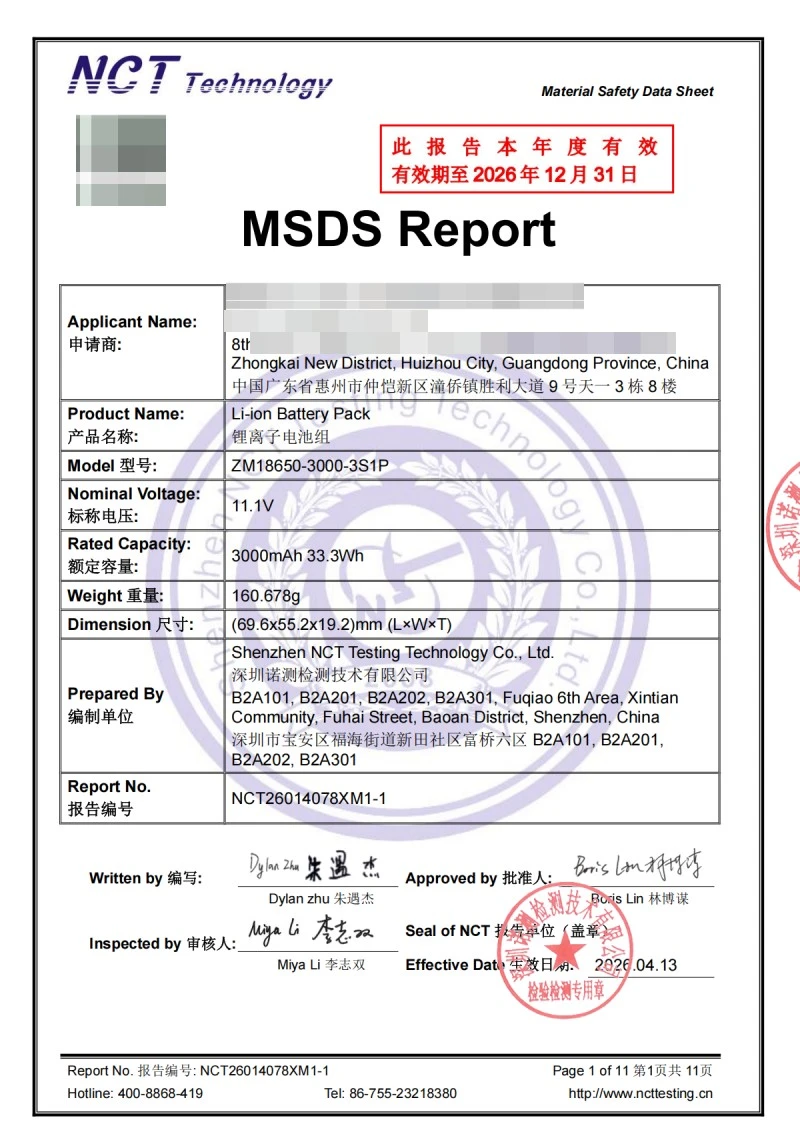

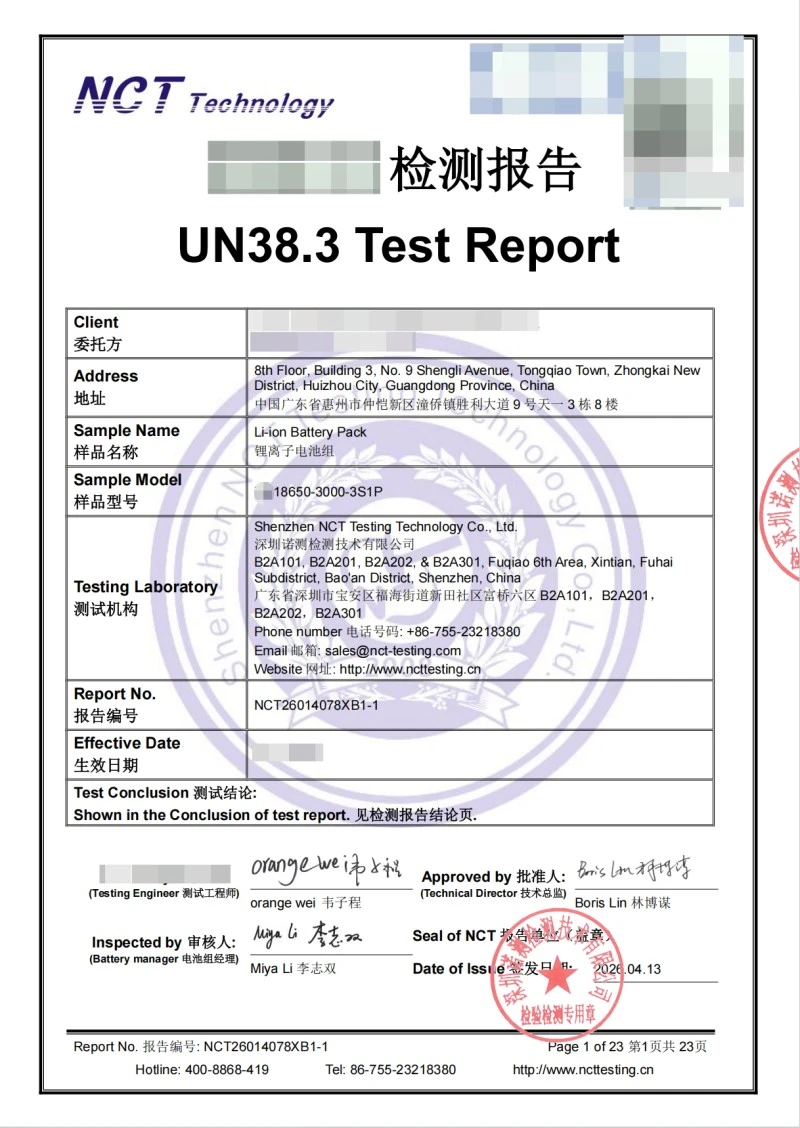

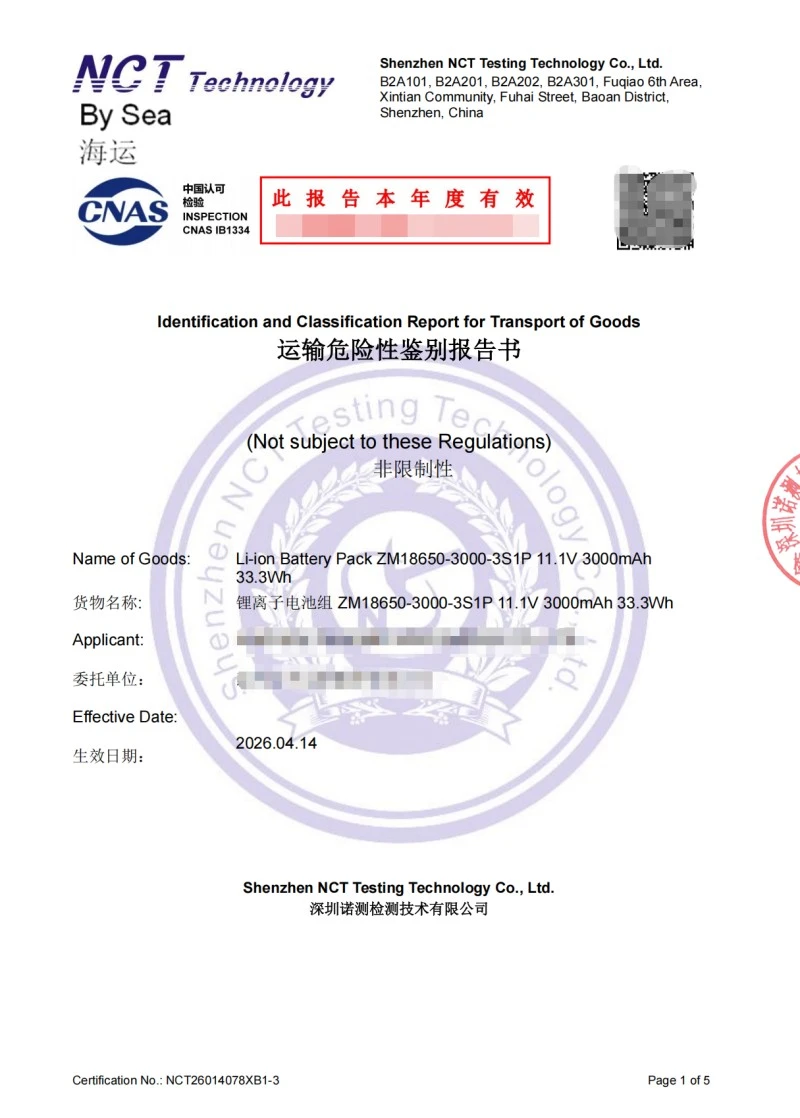

Dla testowanej konfiguracji zestawu akumulatorów 11,1 V 3000 mAh dostępne są zapisy UN38.3, MSDS, transportu morskiego, transportu lotniczego i testów pakowania.

Kiedy lepiej sprawdzi się wersja 6000 mAh?

Wybierz konfigurację 6000 mAh 3S2P, gdy dłuższy czas pracy, energia 66,6 Wh i ciągłe rozładowywanie do 6 A mają większe znaczenie niż minimalny rozmiar i masa akumulatora, a urządzenie może pomieścić większy pakiet o wymiarach 110,6 × 67,7 × 19,2 mm.

Informacje do potwierdzenia przed ostateczną integracją

· Urządzenie/aplikacja i napięcie robocze

· Prąd normalny i prąd rozruchowy/przejściowy

· Wymagany czas działania

· Dostępne miejsce na akumulator i limit wagi

· Wyjście ładowarki i metoda ładowania

· Zdjęcie/typ złącza, polaryzacja i długość kabla
