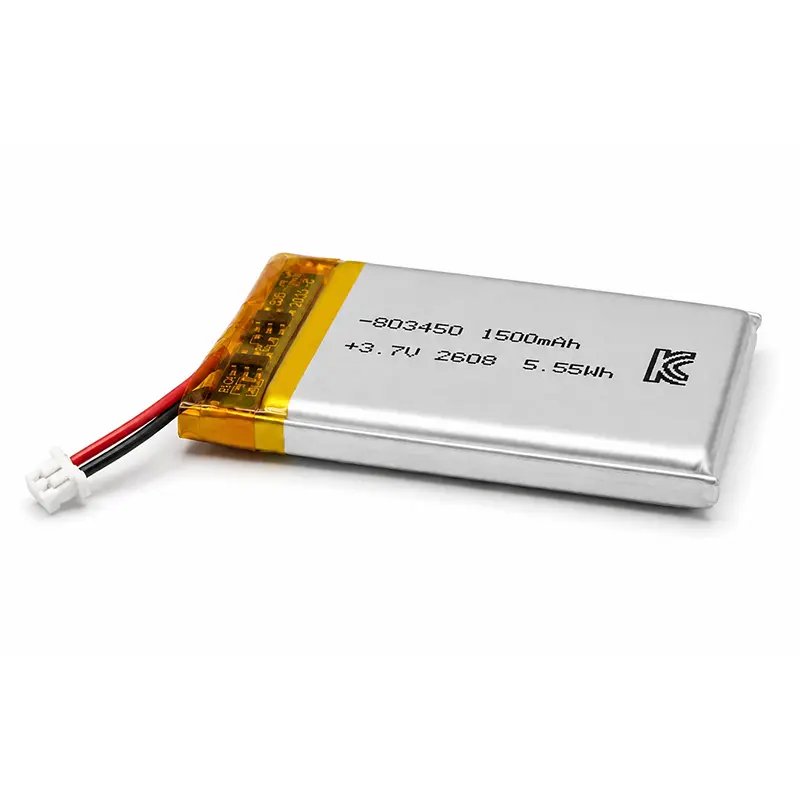

Bateria LiPo 3,7 V 1500 mAh

Bateria LiPo HSS Energy 3,7 V 1500 mAh jest przeznaczona do kompaktowych urządzeń elektronicznych wymagających więcej energii niż mniejsze ogniwa 500 mAh. W przykładzie zastosowano płytkę zabezpieczającą PCB i złącze 2-przewodowe; prąd, wtyczka, polaryzacja i gotowe wymiary są potwierdzane dla urządzenia docelowego. Dzięki temu nadaje się do produktów przenośnych, które wymagają dłuższego czasu działania, ale nadal wymagają stosunkowo cienkiego akumulatora w etui. Bieżący przykład przedstawia już płytkę zabezpieczającą, czerwono-czarne przewody i 2-pinowe złącze, podczas gdy ostateczna obudowa złącza, polaryzacja, długość przewodu i ograniczenia prądu pozostają zależne od projektu. Rysunek urządzenia lub oryginalna próbka akumulatora stanowią dla HSS najlepszą podstawę do dopasowania tych szczegółów.

Identyfikacja elektryczna, format i opakowanie koperty

803450 Format

Bateria LiPo 803450 wykorzystuje ogniwa o nominalnym formacie około 8 × 34 × 50 mm; PCM, taśma, przewody i złącze mogą wydłużyć długość gotowego opakowania. Kod ten opisuje korpus ogniwa etui, a nie całą gotową baterię. PCM, taśma, wypustki, przewody i złącze mogą wydłużyć ostateczną długość lub grubość, co ma znaczenie w szczelnie zapakowanej elektronice. W przypadku dopuszczenia do produkcji firma HSS powinna zapisać końcową kopertę opakowania oddzielnie od nominalnego kodu ogniwa, aby klient mógł dokładnie sprawdzić dopasowanie obudowy i luz montażowy.

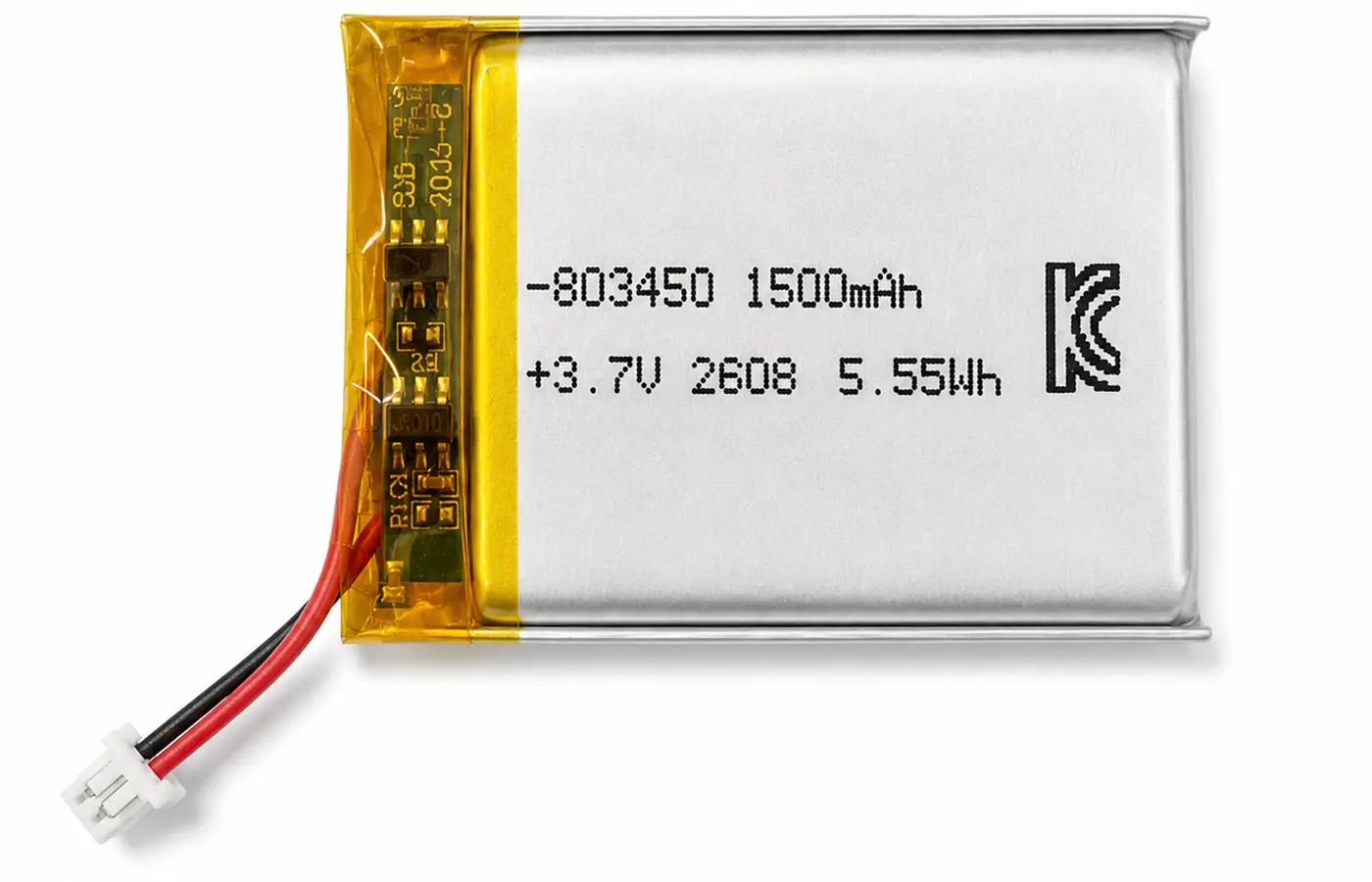

Przykładowy dowód HSS: oznaczenie 803450 / 1500 mAh / 3,7 V / 5,55 Wh z płytką zabezpieczającą i złączem.

Dlaczego warto wybrać 1500 mAh? Kompromis dotyczący energii i wielkości

Bateria LiPo 3,7 V 1500 mAh przechowuje 5,55 Wh — trzykrotność energii nominalnej w porównaniu z pakietem 500 mAh / 1,85 Wh — ale wymaga większej wnęki na akumulator. Dodatkowa energia może wydłużyć odstęp między ładowaniami odpowiednich produktów, ale wymaga również większej komory akumulatora i może zmienić masę lub wyważenie urządzenia. Kupujący powinni zatem traktować modernizację jako kompromis w zakresie oszczędności energii i przestrzeni, zamiast zakładać, że większa pojemność jest zawsze lepsza. Rzeczywista korzyść zależy od średniego obciążenia, prądu szczytowego, cyklu pracy i częstotliwości ładowania produktu.

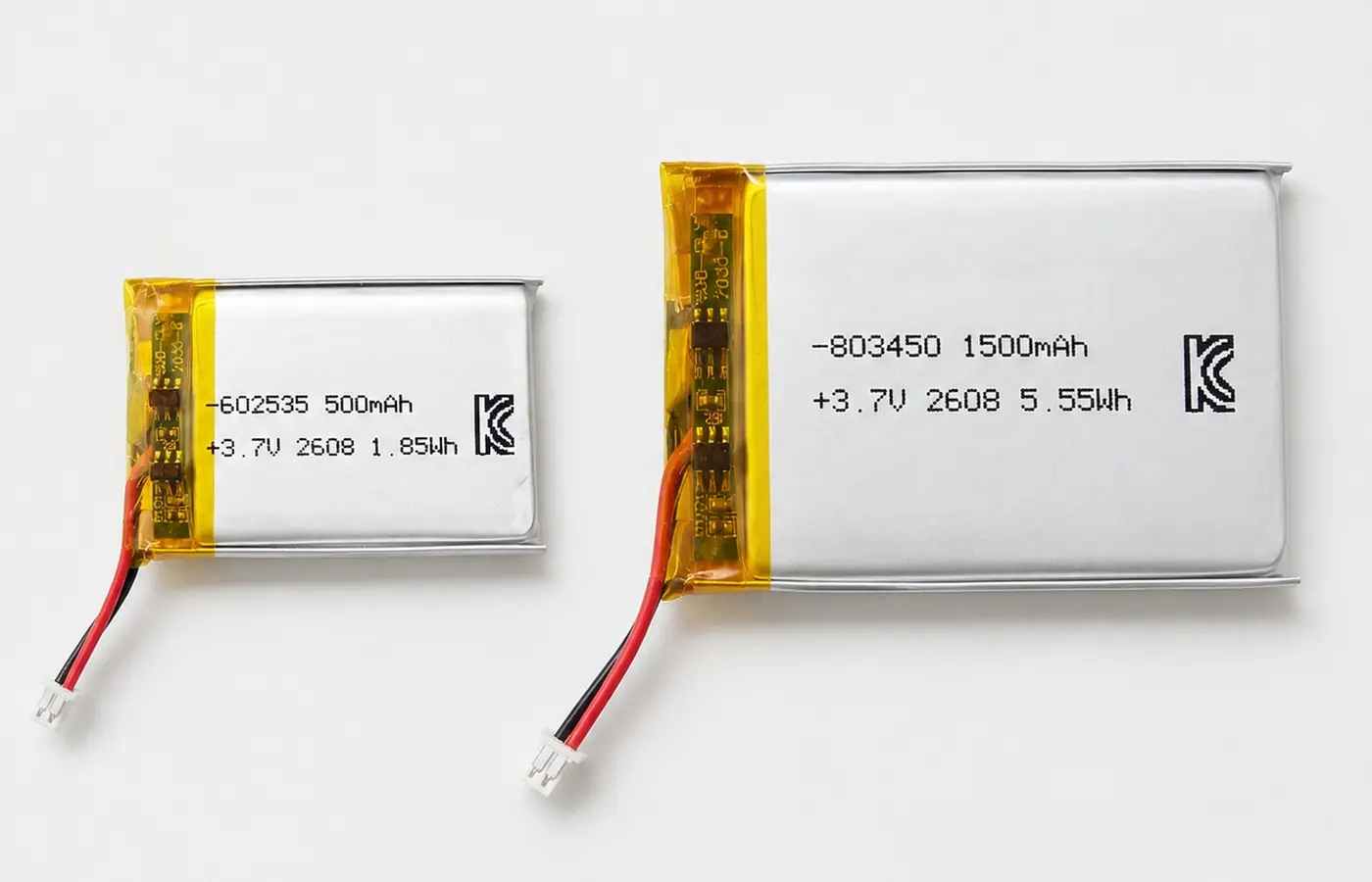

Porównanie rozmiaru i energii HSS: 602535 500 mAh / 1,85 Wh w porównaniu do 803450 1500 mAh / 5,55 Wh. Trzykrotna energia nominalna nie gwarantuje trzykrotnego czasu pracy urządzenia. Porównanie to jest przydatne przy planowaniu produktu, ponieważ pokazuje, dlaczego dwa akumulatory o tej samej architekturze 3,7 V mogą obsługiwać bardzo różne urządzenia. Format 500 mAh preferuje mniejsze wnęki i mniejszą masę, podczas gdy format 1500 mAh zapewnia większą rezerwę energii, gdy produkt może zaakceptować dodatkową grubość i powierzchnię. HSS może wykorzystać docelowy czas działania urządzenia i rysunek wnęki, aby określić, który kierunek jest bardziej odpowiedni.

W przypadku akumulatora LiPo 803450 3,7 V 1500 mAh sprawdź czas pracy i obciążenie szczytowe, a następnie upewnij się, że etui klasy 8 mm plus koperta PCM/złącza pasują do urządzenia. Bateria powinna mieć wystarczający margines prądu ciągłego i szczytowego dla rzeczywistego produktu, a nie tylko wystarczającą ilość energii nominalnej. Silniki, grzejniki, bezprzewodowe nadajniki i siłowniki mogą powodować krótkie zdarzenia wysokoprądowe, które należy sprawdzić w odniesieniu do wybranego ogniwa i PCM. Gdy profil elektryczny zostanie zaakceptowany, gotowy zespół woreczka klasy 8 mm, okablowanie i złącze można sprawdzić pod kątem konstrukcji mechanicznej.

Ochrona, złącze i integracja OEM

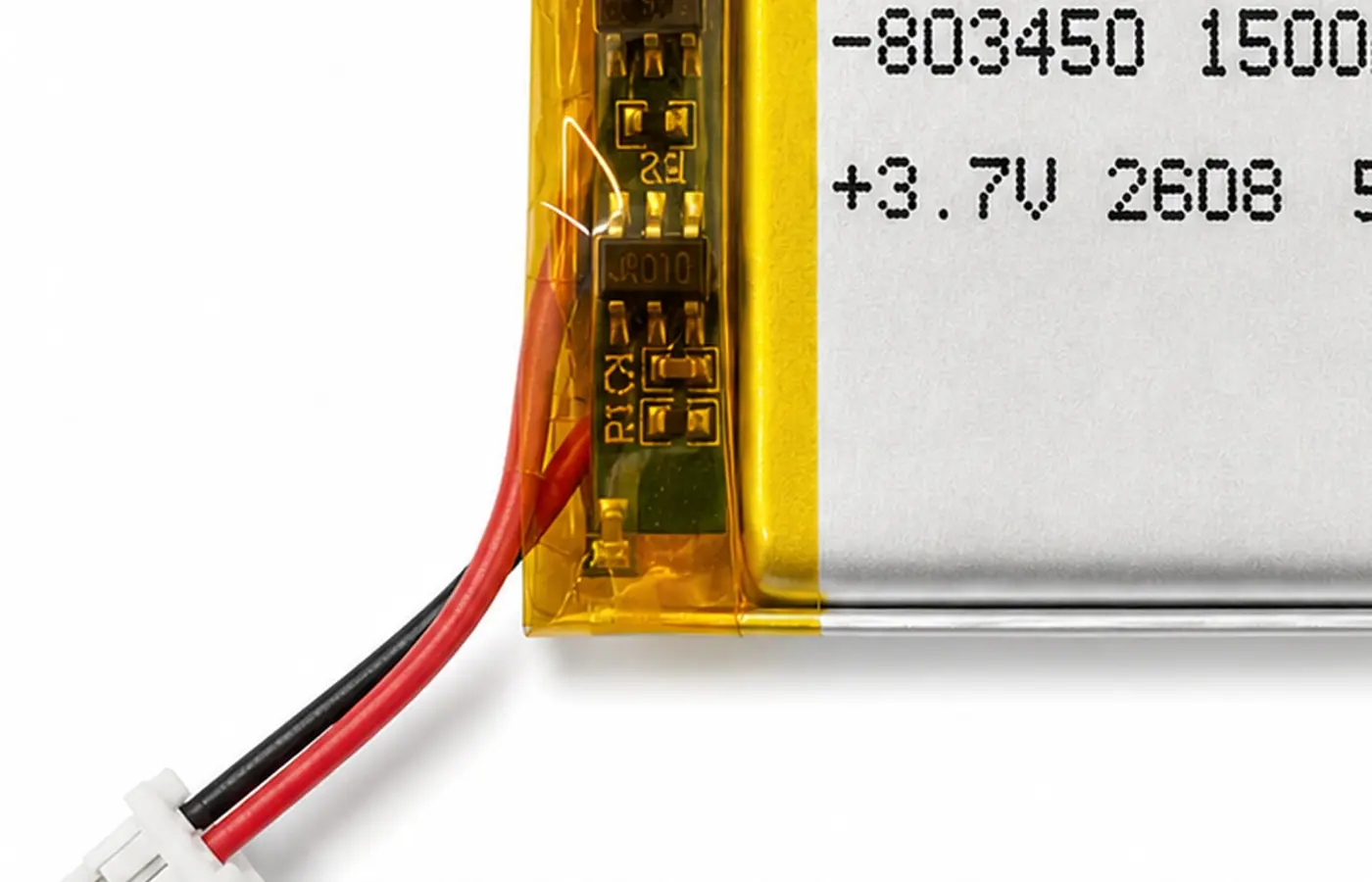

Bateria LiPo 1500 mAh z PCM dodatkowa ochrona, ale limity ładowania, rozładowywania i przetężenia zależą od wybranego ogniwa i płytki. Płyta nie sprawia, że ​​każda konfiguracja jest identyczna pod względem elektrycznym, ponieważ limity ładowania, rozładowania i przetężenia zależą od wybranego ogniwa i konstrukcji PCM. Dlatego HSS potrzebuje stałego i szczytowego obciążenia urządzenia wraz z profilem ładowania przed sfinalizowaniem konfiguracji zabezpieczenia. Jest to szczególnie istotne w urządzeniach przenośnych, które łączą bezprzewodową komunikację z silnikami, grzejnikami czy wyświetlaczami.

Bateria 803450 ze złączem musi odpowiadać obudowie, podziałce, polaryzacji, długości przewodu i przewodu zgodnie z rysunkiem urządzenia lub oryginalną baterią. Zgodność złącza należy potwierdzić na podstawie płytki drukowanej urządzenia, rysunku złącza lub oryginalnej baterii, a nie samego wyglądu. Grubość drutu i długość przewodu również wpływają na przebieg i spadek napięcia, natomiast wyjście przewodu może zmienić kopertę gotowego opakowania. Zamrożenie tych szczegółów na przykładowym rysunku pomaga nabywcom OEM zachować spójność zespołu produkowanego masowo z zatwierdzonym prototypem.

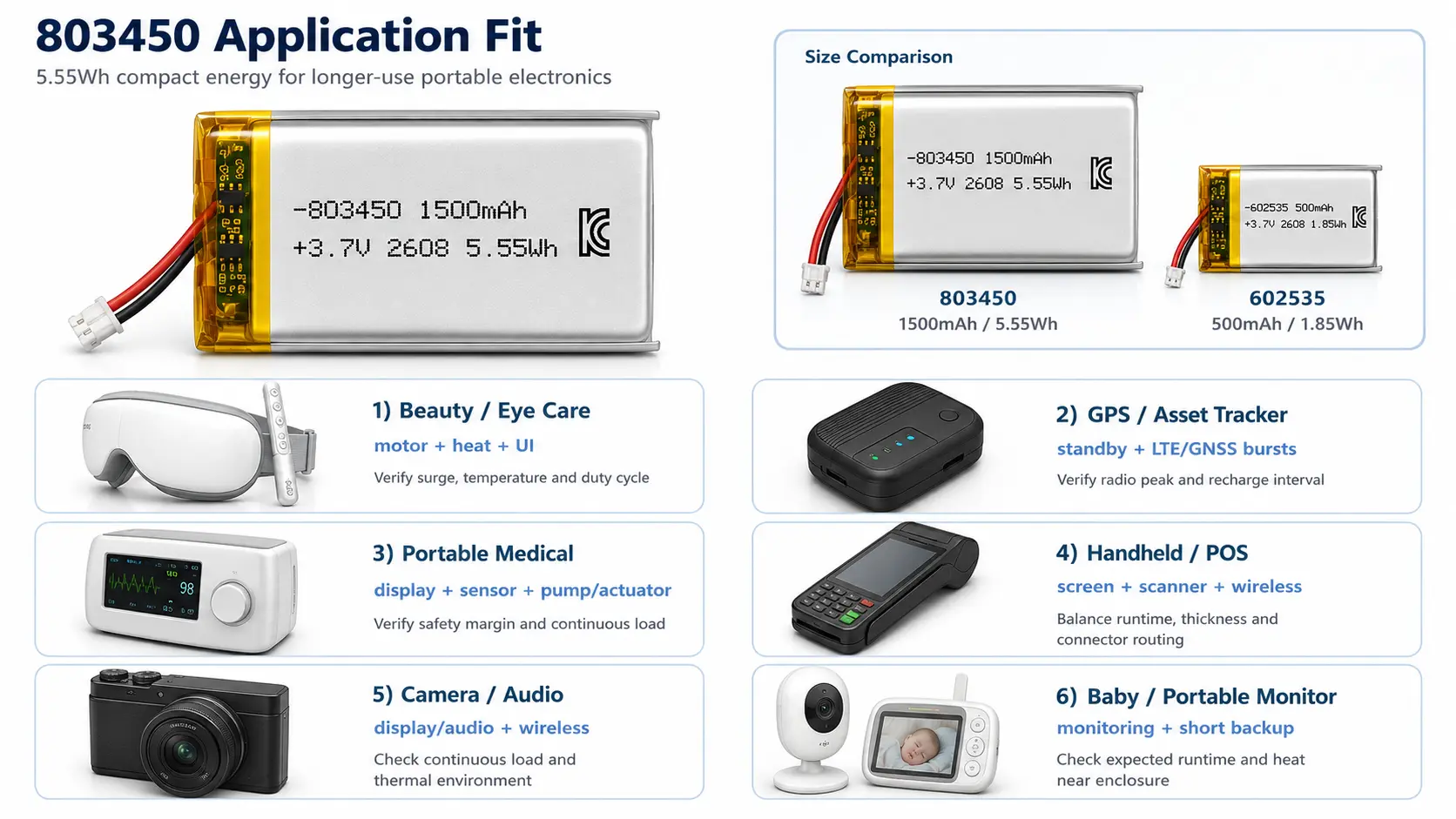

Dopasowanie aplikacji: gdzie 803450 dodaje wartości

Bateria litowo-polimerowa 803450 pasuje do kompaktowych urządzeń wymagających więcej energii niż mniejsze ogniwa do noszenia, zachowując przy tym architekturę 1S 3,7 V. Jego klasa energetyczna 5,55 Wh może być przydatna w urządzeniach kosmetycznych, trackerach, przenośnych produktach medycznych, terminalach podręcznych i sprzęcie monitorującym, gdzie dłuższe użytkowanie między ładowaniami poprawia komfort użytkowania. Jednak dopasowanie aplikacji nadal zależy od rzeczywistego profilu obciążenia, wytwarzania ciepła, częstotliwości ładowania i komory akumulatora. Dlatego też HSS pozycjonuje model 803450 jako kompaktową platformę o wyższym zużyciu energii, a nie uniwersalną baterię dla każdego urządzenia 3,7 V.

Wybór aplikacji powinien rozpocząć się od rzeczywistego wzorca mocy, obciążenia szczytowego, częstotliwości ładowania i dostępnej komory akumulatora. Produkt z długim trybem czuwania i krótkimi impulsami radiowymi ma inne wymagania dotyczące baterii niż urządzenie napędzające silnik lub grzejnik przez kilka minut. Oddzielając średnie zapotrzebowanie na energię od zapotrzebowania na prąd szczytowy, kupujący mogą uniknąć nadmiernego wymiarowania akumulatora na czas pracy, pomijając jednocześnie pojemność prądową, która faktycznie determinuje wydajność.

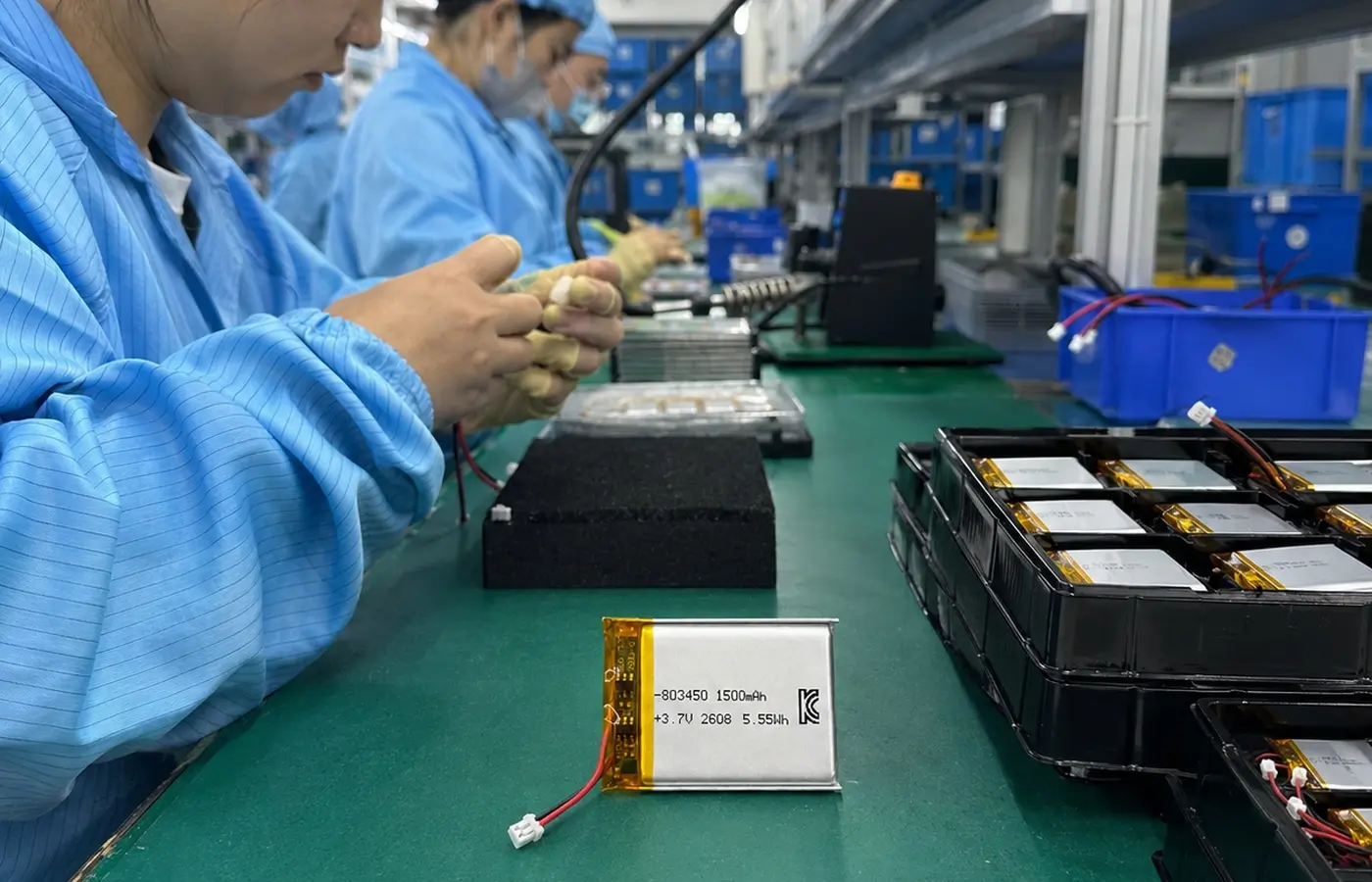

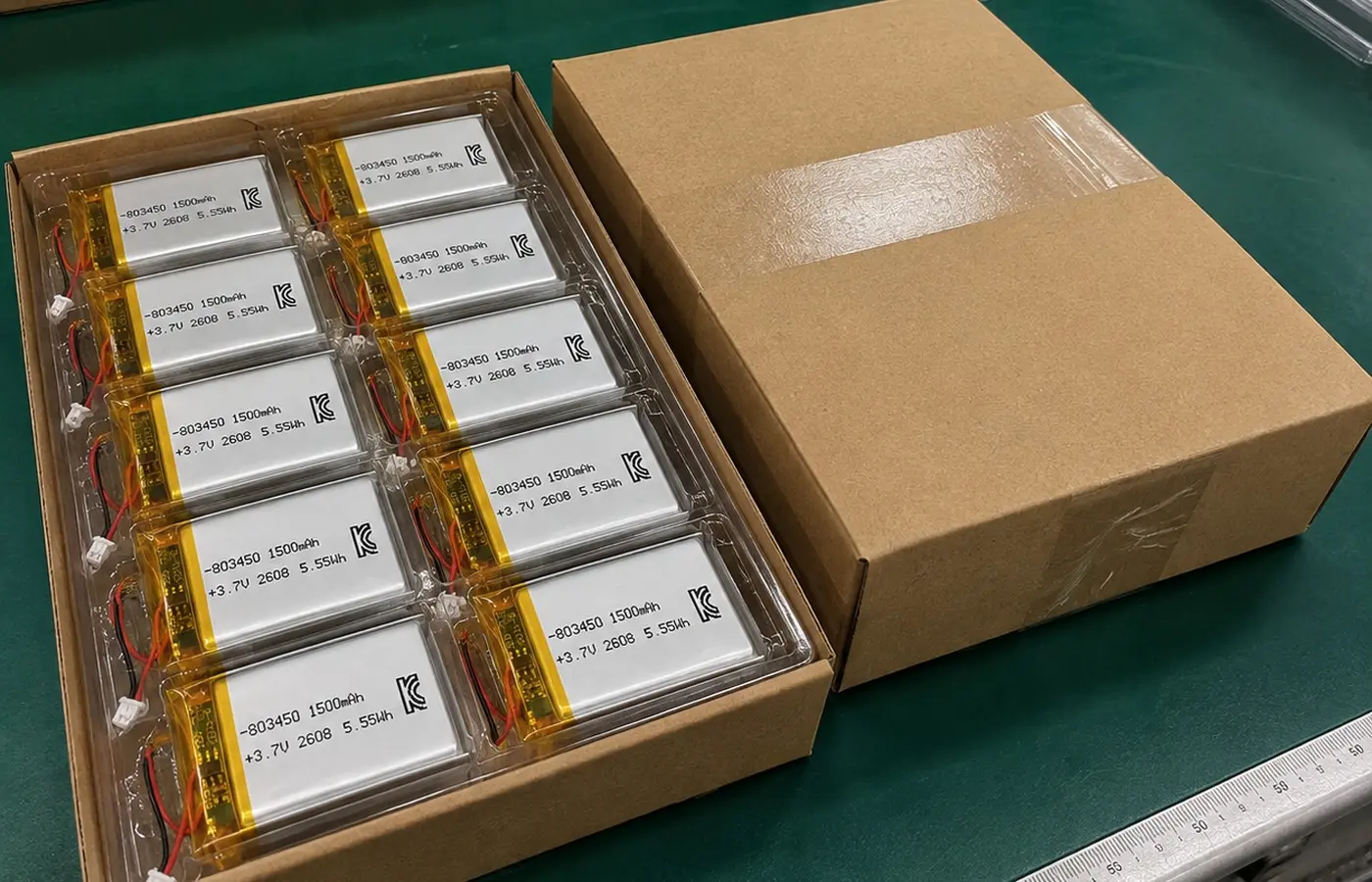

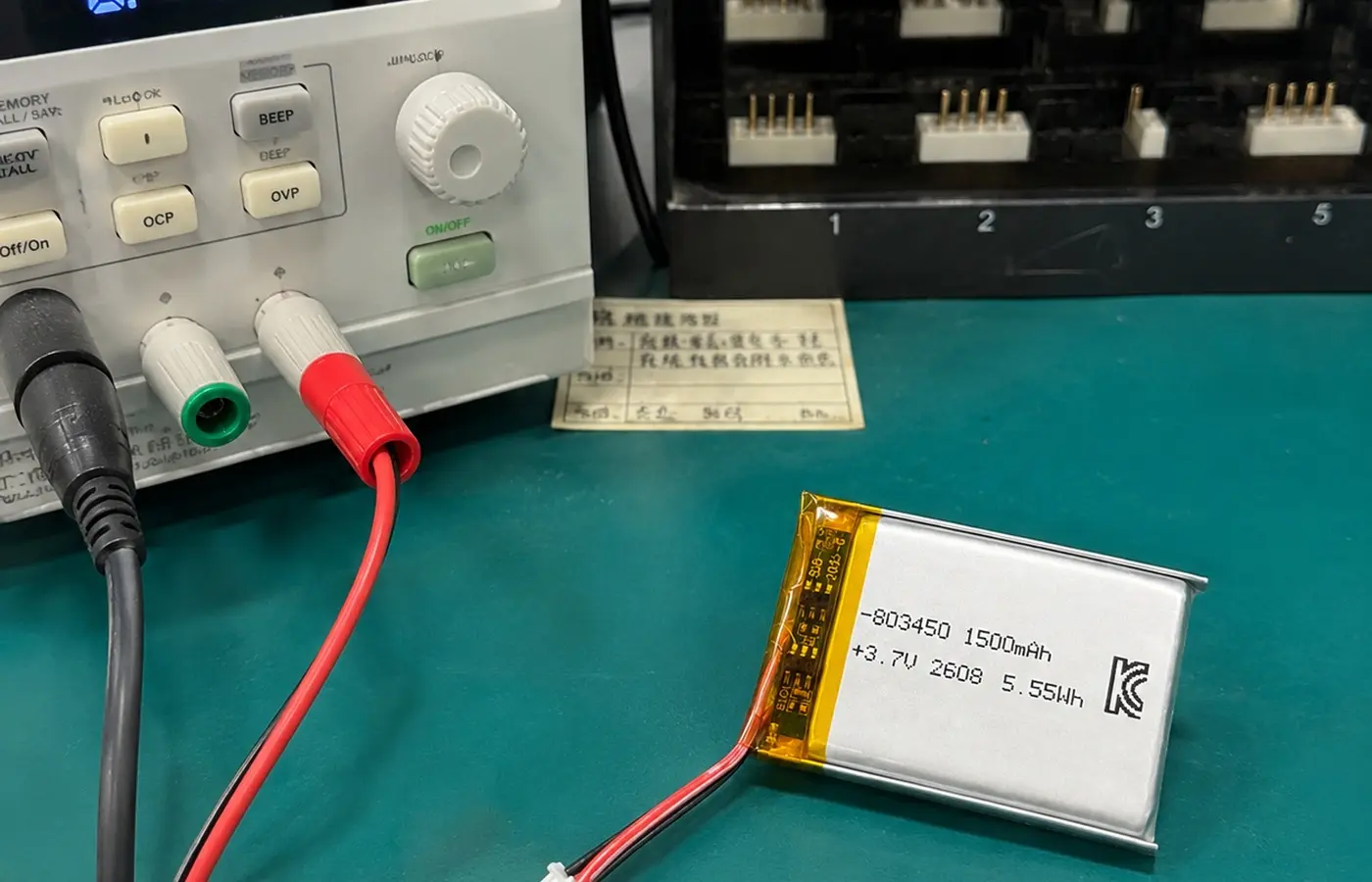

Dowód produkcji, dokumentacja i zapytanie ofertowe OEM

Wsparcie w zakresie certyfikacji i dokumentacji

Często zadawane pytania dotyczące kupujących

WYŚLIJ WYMAGANIA DOTYCZĄCE BATERII URZĄDZENIA

Aby sprawdzić dopasowanie akumulatora LiPo 803450 3,7 V 1500 mAh, wyślij do HSS Energy dane dotyczące obciążenia, czasu pracy, profilu ładowania, wnęki, złącza, polaryzacji i długości przewodu. Jeśli to możliwe, prześlij także oryginalne zdjęcie baterii lub złącza po stronie urządzenia, docelową liczbę próbek i oczekiwaną wielkość produkcji. Daje to HSS solidniejszą podstawę do dopasowania konfiguracji elektrycznej, gotowej koperty opakowania i wymagań produkcji komercyjnej przed sfinalizowaniem oferty.
