Bateria LiPo 3,7 V 500 mAh

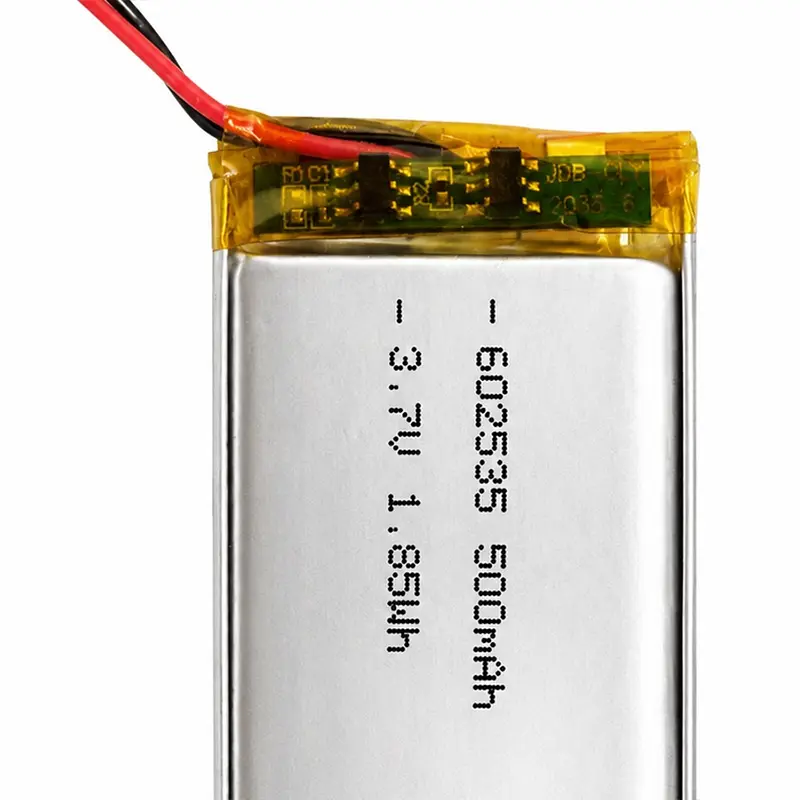

Bateria LiPo HSS Energy 3,7 V 500 mAh jest przeznaczona do urządzeń elektronicznych o ograniczonej przestrzeni, korzystających z jednoogniwowego źródła wielokrotnego ładowania 3,7 V. Przykład przedstawia płytkę zabezpieczającą i złącze 2-przewodowe; Ostateczne wymiary prądu, przewodu, złącza i opakowania są potwierdzone w projekcie. Typowe projekty obejmują urządzenia do noszenia, trackery, urządzenia kosmetyczne i inną kompaktową elektronikę, w przypadku których grubość i ułożenie złączy mogą mieć równie duże znaczenie jak pojemność. Gotowy akumulator jest większy od nominalnego kodu ogniwa po dołączeniu płytki zabezpieczającej, taśmy, przewodów i złącza, dlatego też wnękę urządzenia i drogę serwisową należy potwierdzić na podstawie rysunku lub oryginalnego akumulatora. To podejście oparte na projektach zapewnia nabywcom OEM bardziej realistyczną kopertę opakowania i specyfikację złącza na potrzeby produkcji.

Tożsamość elektryczna i wymiary próbki

602535 Format

Bateria LiPo 602535 wykorzystuje ogniwa o nominalnym formacie 6 × 25 × 35 mm i przechowuje 1,85 Wh. Dostarczone zdjęcie potwierdza 35,00 mm na mierzonej osi. Kod nominalny jest przydatny do wczesnego mechanicznego przesiewania, ale nie należy go traktować jako ostatecznej wielkości gotowego opakowania. Położenie PCM, konstrukcja klapki, izolacja, wyjście przewodu i korpus złącza mogą rozciągać się na jeden lub więcej wymiarów. W przypadku urządzeń kompaktowych nawet kilka milimetrów może mieć wpływ na docisk montażowy lub zamknięcie obudowy, dlatego firma HSS woli sprawdzać cały pakiet pod kątem rzeczywistej wnęki na akumulator.

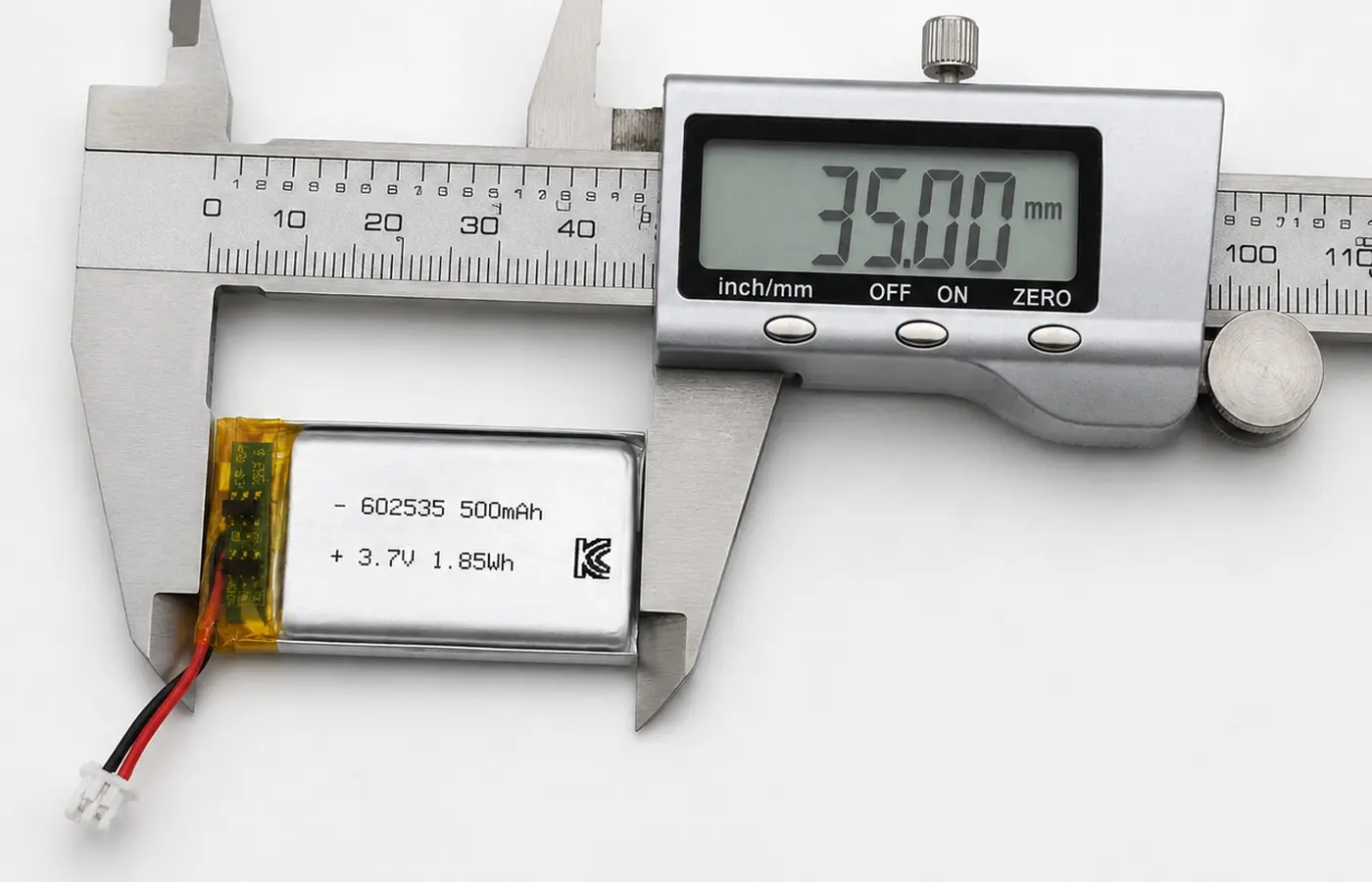

Dostarczony dowód wymiarowy: 35,00 mm na mierzonej osi. Ostateczne wymiary gotowego opakowania muszą obejmować PCM, przewody i złącze. Pomiar ten potwierdza format komórki podany na dostarczonej próbce, natomiast pozostałe wymiary i ostateczna koperta nadal wymagają potwierdzenia projektu. W przypadku powtarzającego się zamówienia OEM w zatwierdzonym rysunku należy rozróżnić nominalny korpus ogniwa etui od gotowego zespołu baterii, tak aby zespoły zakupowe, inżynieryjne i produkcyjne korzystały z tego samego odniesienia wymiarowego.

Profil ochrony, ładowania i obciążenia

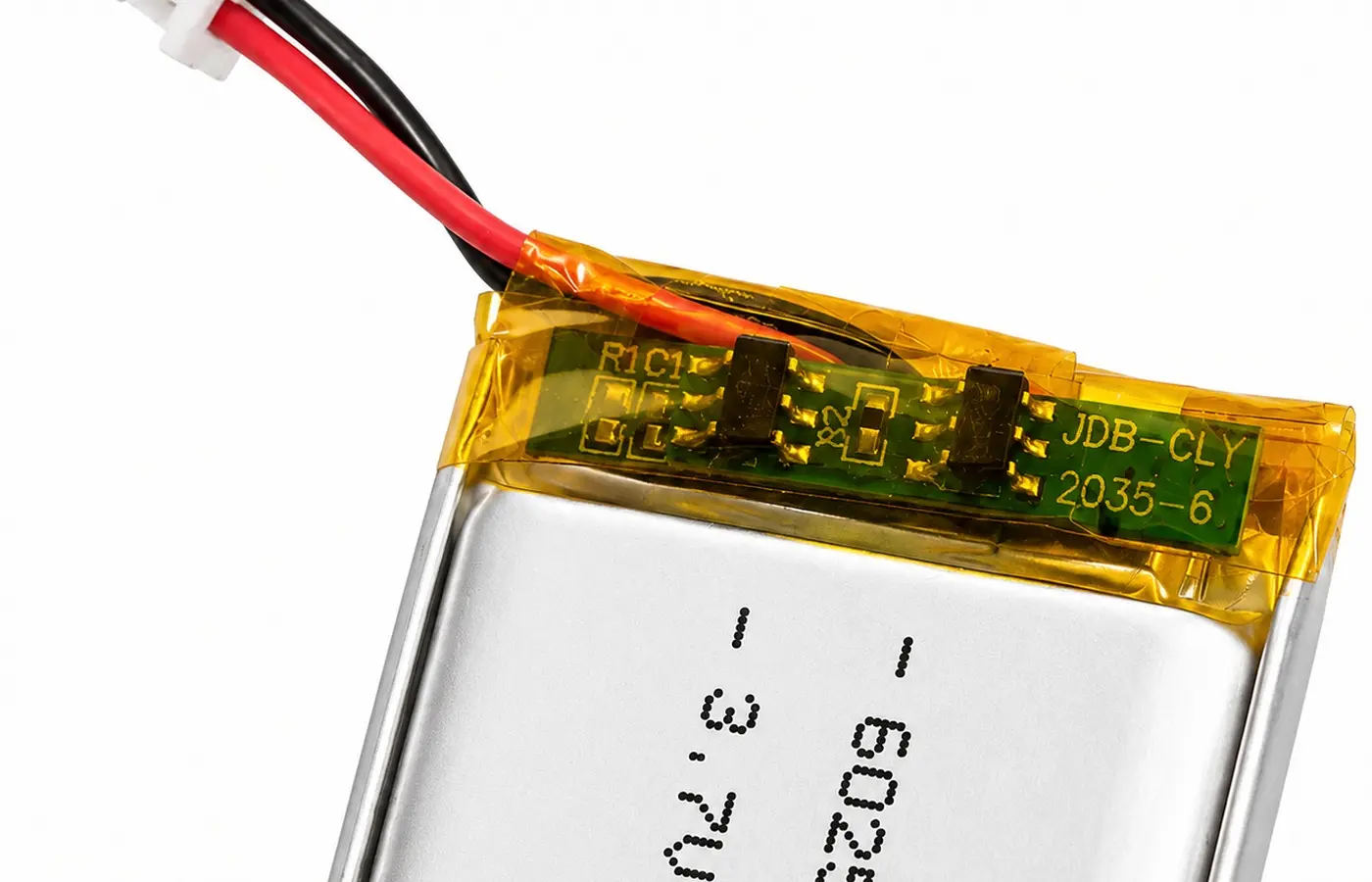

Bateria LiPo 500 mAh z PCM dodaje sprzęt ochronny, ale progi i wydajność prądowa zależą od wybranego ogniwa i płytki. PCM może zapewniać ważne funkcje ochrony akumulatora, ale jego rzeczywiste progi i obciążalność prądowa zależą od wybranych ustawień ogniwa, płytki i projektu. Kupujący powinni zatem podać informacje o średnim obciążeniu, obciążeniu szczytowym i ładowaniu, zanim założą, że próbka może wytrzymać silnik, grzejnik lub impuls radiowy. Dzięki temu HSS może wybrać odpowiednie rozwiązanie zabezpieczające, zamiast traktować każdy akumulator 500 mAh jako identyczny pod względem elektrycznym.

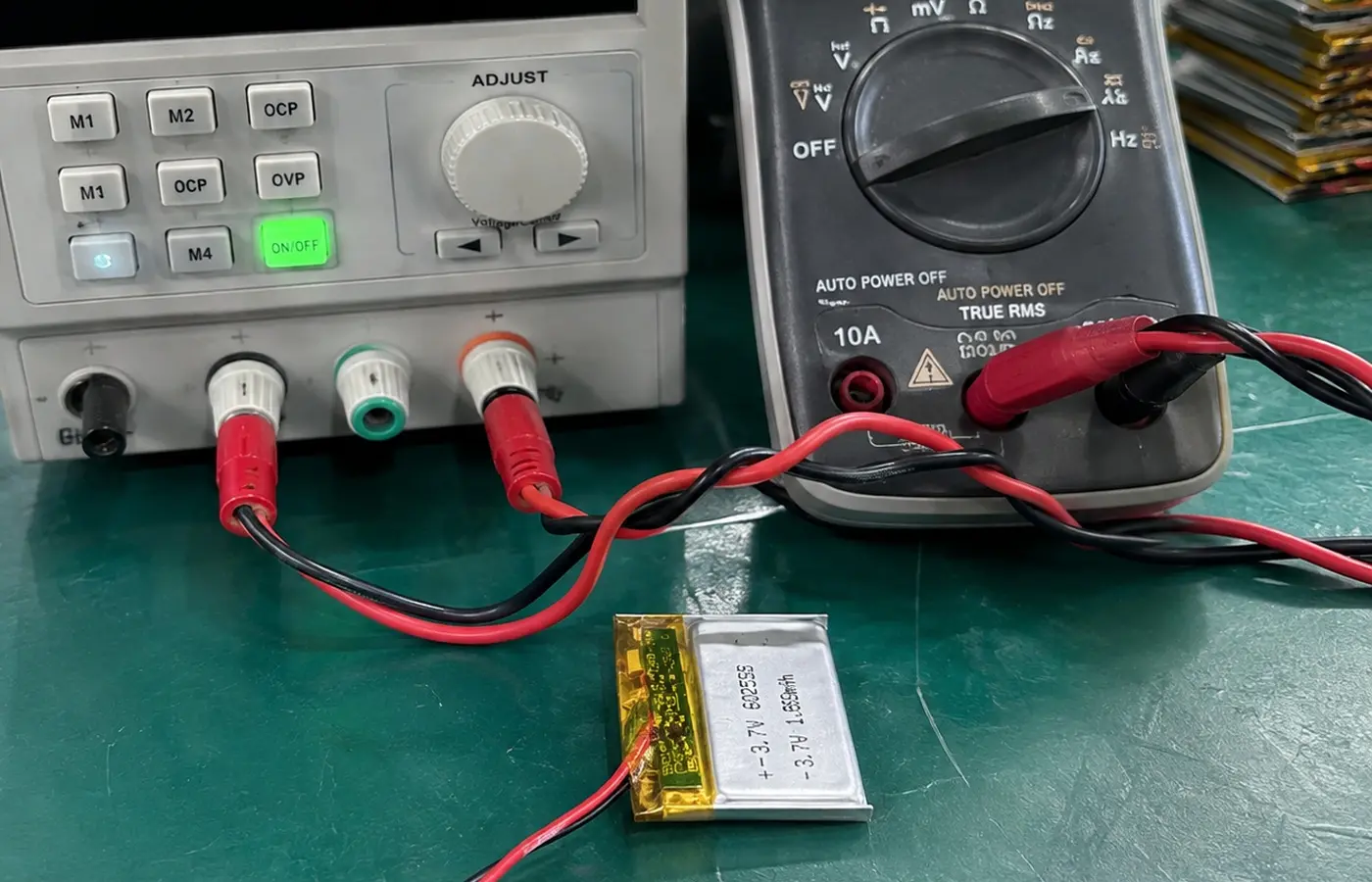

Dostarczony obraz kontroli elektrycznej. Konfiguracja 4,20 V jest zgodna z sufitem ładowania 1S LiPo; wyświetlany prąd jest dowodem testu, a nie uniwersalną oceną produktu HSS.

Granica wyboru

Bateria LiPo 3,7 V 500 mAh najlepiej sprawdza się w przypadku niskich i średnich średnich obciążeń; przed zatwierdzeniem należy sprawdzić impulsy radiowe, silniki, grzejniki i wartości szczytowe siłowników. Klasa energetyczna 1,85 Wh sprawdza się dobrze, gdy urządzenie spędza większość czasu w trybie czuwania lub obsługuje umiarkowane obciążenia elektroniczne, ale w konstrukcji akumulatora nadal mogą dominować krótkie zdarzenia o dużym natężeniu prądu. Transmisję GPS/LTE, silniki wibracyjne, pompy i grzejniki należy sprawdzić pod kątem wybranej komórki i PCM. Dla kupujących porównujących różne rozmiary ogniw woreczków, rzeczywisty cykl pracy jest zwykle lepszym czynnikiem wpływającym na wybór niż sama pojemność.

Integracja złącza, przewodu i OEM

Bateria 602535 ze złączem powinna być dobrana pod względem polaryzacji, obudowy wtyczki, skoku, przewodu i długości przewodu; próbka wykorzystuje czerwono-czarne przewody i małą białą 2-pinową wtyczkę. Dopasowanie złączy wymaga również zgodności rodziny obudów, skoku, położenia styków, średnicy przewodu i długości przewodu z konstrukcją po stronie urządzenia. Podobne wizualnie złącze 2-pinowe może nadal być niekompatybilne, jeśli polaryzacja lub raster są inne. Dostarczenie zdjęcia zbliżenia, rysunku PCB lub oryginalnej próbki baterii pozwala HSS potwierdzić interfejs, zanim klient otrzyma prototyp.

Ścieżka konfiguracji złącza i przewodu

W przypadku akumulatora LiPo 602535 3,7 V 500 mAh zatwierdzenie złącza powinno być zgodne z rysunkiem umieszczonym na urządzeniu lub oryginalną próbką akumulatora. Po zatwierdzeniu złącza trasę przewodu, długość przewodu i pozycję PCM można zamrozić na rysunku gotowego opakowania. Jest to szczególnie cenne dla producentów kontraktowych i nabywców OEM, ponieważ zmniejsza różnice między produkcją próbną a produkcją masową i zapewnia zespołom montażowym powtarzalne odniesienie do interfejsu.

Dopasowanie zastosowania: gdzie 602535 ma sens

Bateria litowo-polimerowa 602535 może pasować do trackerów, urządzeń do noszenia, inteligentnych zamków, urządzeń kosmetycznych i innych kompaktowych urządzeń elektronicznych, jeśli zostanie zweryfikowany rzeczywisty profil mocy. Aplikacje te wymagają małych rozmiarów akumulatorów, ale ich wzorce obciążenia są bardzo różne. Tracker może spędzać większość czasu w stanie uśpienia, a następnie nadawać z wysokim prądem szczytowym, podczas gdy urządzenie kosmetyczne może sporadycznie uruchamiać silnik lub grzejnik. Dlatego HSS ocenia dopasowanie do zastosowania na podstawie rzeczywistego obciążenia, częstotliwości ładowania, warunków termicznych i dostępnej wgłębienia, zamiast opierać się na ogólnych stwierdzeniach dotyczących kompatybilności.

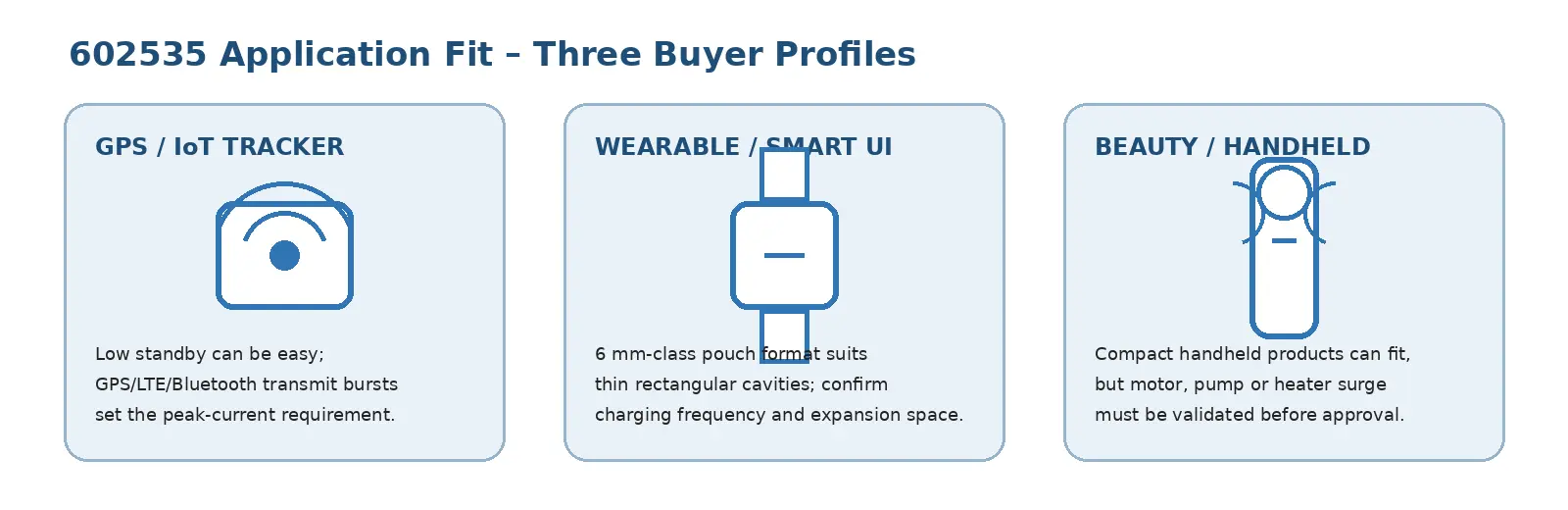

Zastosowanie Dopasuj obiektyw

Wizualizacja dopasowania do aplikacji: wybierz cykl pracy, obciążenie szczytowe, zachowanie podczas ładowania i wnękę urządzenia, a nie samą pojemność.

Decyzja kupującego: nie wybieraj 602535 spośród samej pojemności dla dronów, pojazdów RC lub sprzętu silnikowego o dużym poborze mocy. Najpierw sprawdź rzeczywisty profil prądu szczytowego. Zastosowania te mogą wymagać prądów szczytowych przekraczających to, do dostarczania małych ogniw woreczkowych i PCM. Jeśli klient rozważa urządzenie o większym poborze prądu, firma HSS powinna najpierw sprawdzić zmierzony profil prądu i zachowanie temperatury i może zalecić inny format ogniwa, jeśli platforma 602535 nie zapewnia wystarczającego marginesu.

Dowody produkcyjne, często zadawane pytania i zapytania ofertowe OEM

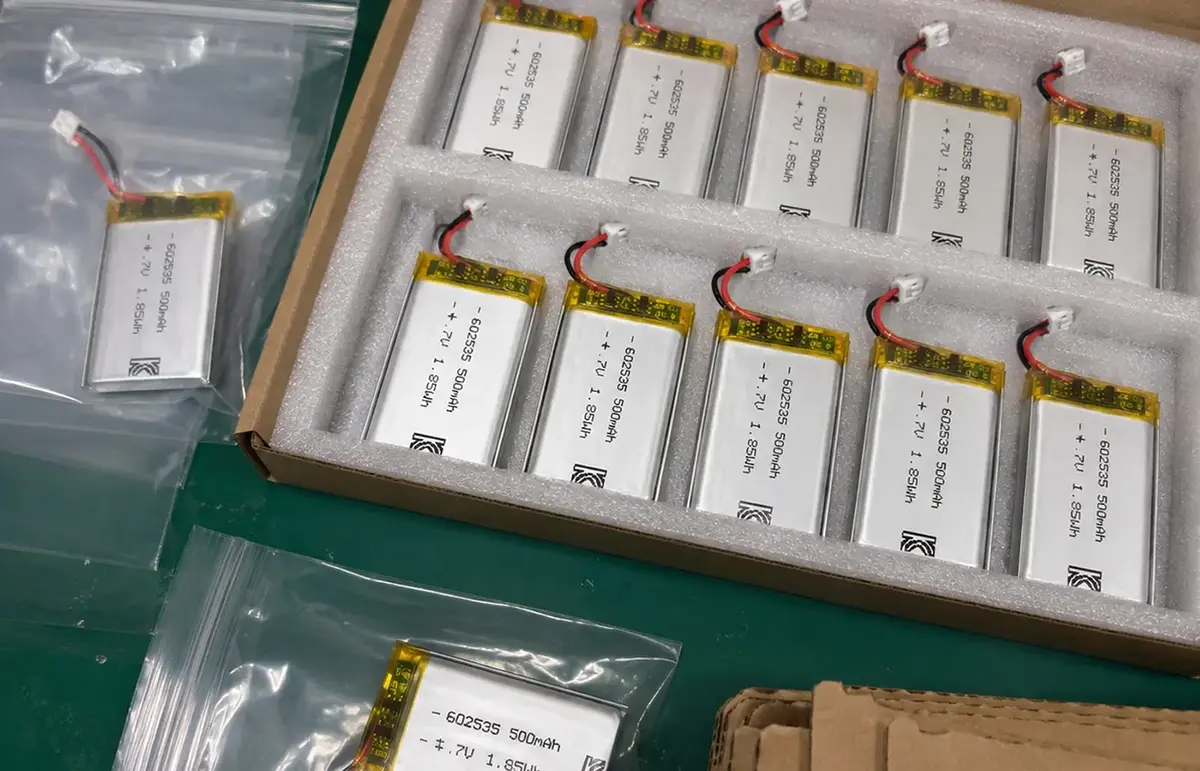

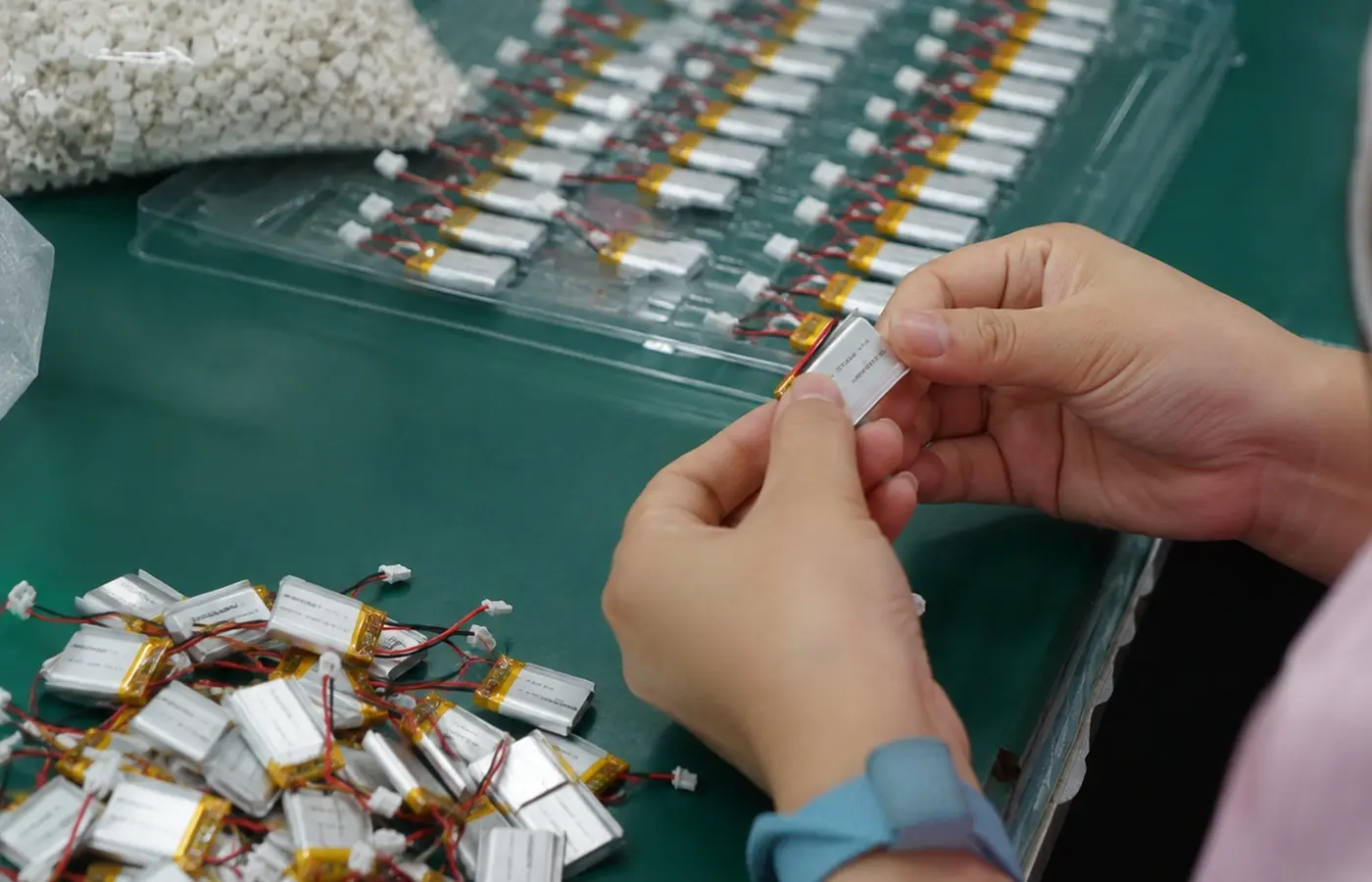

Dostarczony obraz obsługi partii: gotowe ogniwa 602535 z płytką zabezpieczającą, przewodami i złączem przygotowanymi do pakowania. Obraz jest przydatny jako dowód w kontekście produkcyjnym, ponieważ pokazuje rodzaj gotowego zespołu akumulatora, z którym ma się do czynienia, ale nie powinien być używany do sugerowania konkretnego, niezweryfikowanego wyniku testu lub certyfikatu. W przypadku powtarzających się zamówień OEM etykieta, polaryzacja, złącze, kontrola elektryczna i metoda pakowania powinny być zgodne z zatwierdzoną specyfikacją projektu.

Wsparcie w zakresie certyfikacji i dokumentacji

Często zadawane pytania dotyczące kupujących

WYŚLIJ WYMAGANIA DOTYCZĄCE BATERII URZĄDZENIA

Aby sprawdzić dopasowanie akumulatora LiPo 602535 3,7 V 500 mAh, wyślij do HSS Energy dane dotyczące obciążenia urządzenia, profilu ładowania, wnęki, złącza, polaryzacji, długości przewodu i cyklu pracy. Jeśli to możliwe, dołącz oryginalną próbkę baterii lub zdjęcie złącza po stronie urządzenia wraz z ilością próbek i oczekiwanym rocznym zapotrzebowaniem. Informacje te pomagają firmie HSS sprawdzić zarówno wymagania techniczne, jak i wymagania dotyczące powtarzalności produkcji przed przygotowaniem oferty.
