Bateria FPV 6S 8000 mAh

Integracja rozpoczyna się od pełnego naładowania

Specyfikacje zamówienia baterii HSS Energy 6S 8000 mAh FPV rozpoczynają się od systemu zasilania samolotu. Model ten łączy w sobie pojemność 8Ah z punktem końcowym ładowania 26,4V. Przed wybraniem układu połączeń sprawdź kompatybilność elektroniki przy pełnym naładowaniu i zarezerwuj przestrzeń fizyczną dla długiego korpusu.

Budżet energetyczny planowanego lotu

Wykorzystaj energię nominalną 184,8 Wh tego pakietu akumulatorów FPV o pojemności 8000 mAh jako wkład do budżetu energetycznego samolotu. Sama pojemność nie jest w stanie określić czasu lotu: masa samolotu, manewry i rezerwa do lądowania wpływają na energię dostępną dla misji. Przed ustawieniem czasu trwania sesji porównaj reprezentatywne dzienniki lotów z planowaną rezerwą.

Specyfikacja elektryczna

Kompatybilność napięcia statku powietrznego

Bateria FPV 23,1 V powinna być dopasowana do dozwolonego zakresu zasilania każdego podłączonego urządzenia, w tym sterowników silnika i pomocniczej elektroniki. Sama etykieta 6S nie potwierdza zgodności z górnym punktem końcowym 26,4 V. Uwzględnij stany nieustalone podczas pracy projektanta systemu podczas ustalania marginesu napięcia.

Limity temperatury i przechowywania

Podany zakres ładowania w niskiej temperaturze wymaga zatwierdzonej procedury ładowania i zabezpieczenia odpowiedniego dla danego pakietu. Nie zezwala na nieograniczone ładowanie poniżej zera. Użyj odcięcia rozładowania jako limitu operacyjnego, a nie jako ustawienia ostrzeżenia o lądowaniu statku powietrznego.

Profil ładowania i monitorowana jazda na rowerze

Ładowanie akumulatora wysokiego napięcia o pojemności 8000 mAh wymaga punktu końcowego dopasowanego do systemu ogniw. Tutaj limit pakietu 26,4 V odpowiada 4,4 V na grupę szeregową. Wybierz sprzęt, który wyraźnie obsługuje ten punkt końcowy i konfigurację pakietu; nie wybieraj trybu ładowania tylko dlatego, że jest oznaczony jako 6S lub LiHV.

Maksymalny prąd ładowania 8,0 A jest niezależny od wartości znamionowych rozładowania. Przed włączeniem zatwierdzonego profilu należy potwierdzić podłączenie wagi i polaryzację. Ustawienia ładowania i testowania należy sprawdzić pod kątem specyfikacji zamówienia, a nie kopiować z opakowania o innej wielkości.

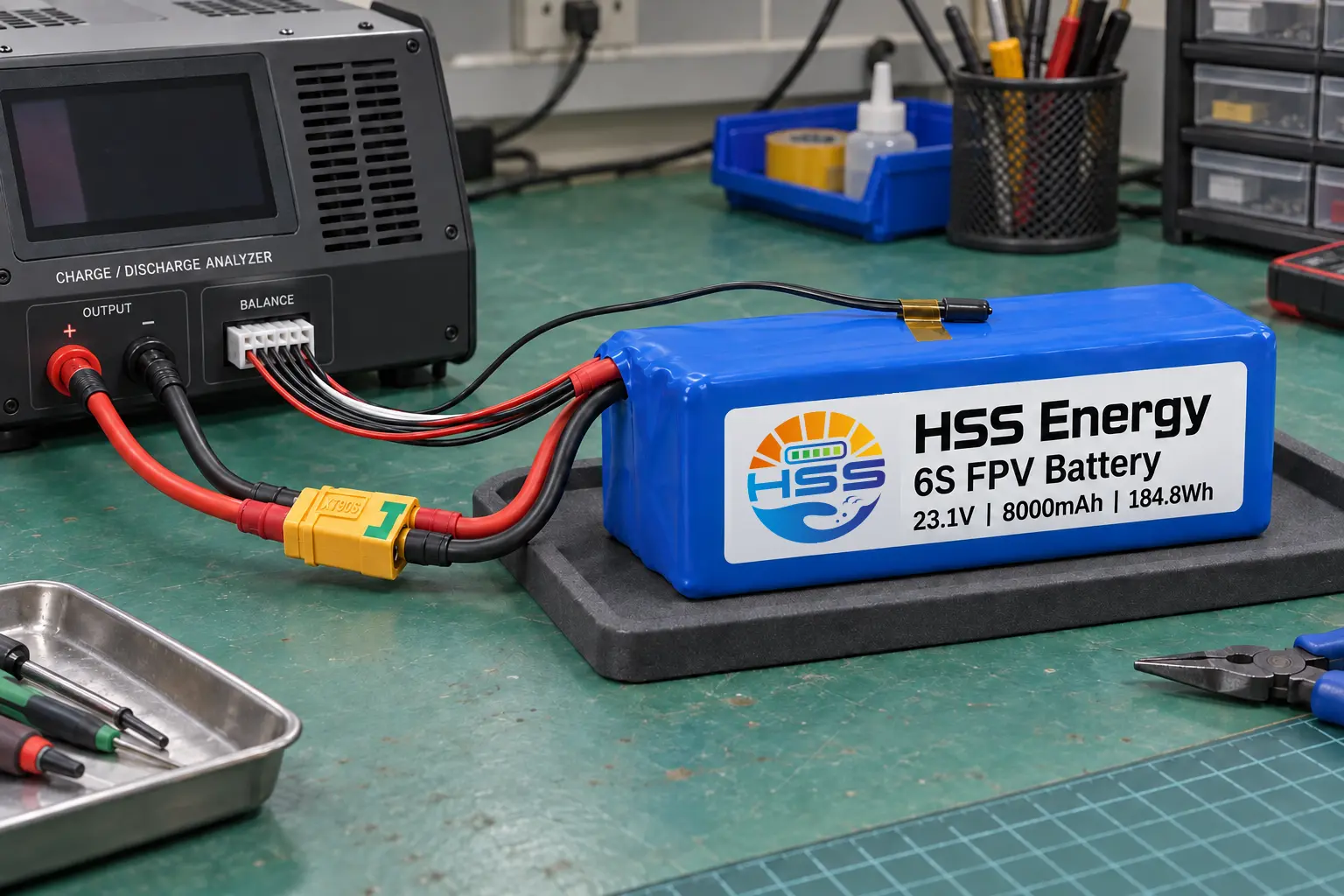

Ilustracja procesu • Połączona konfiguracja cyklicznego ładowania i rozładowywania

Co powinna rejestrować ocena cyklu

W przypadku akumulatora FPV 6S 8000 mAh znacząca ocena cyklu określa prąd ładowania i rozładowania, temperaturę, okresy spoczynku i punkt końcowy zachowanej pojemności. Zapisz identyfikację pakietu wraz ze zmierzoną pojemnością i historią temperatury. Wartość odniesienia 500 cykli nie jest wynikiem testu pokazanym na tej ilustracji ani okresem gwarancji.

Obwód główny, wiązka równoważąca i sonda powierzchniowa na ilustracji przedstawiają układ monitorujący, a nie zarejestrowane pomiary.

Koperta korpusu i dopasowanie mechaniczne

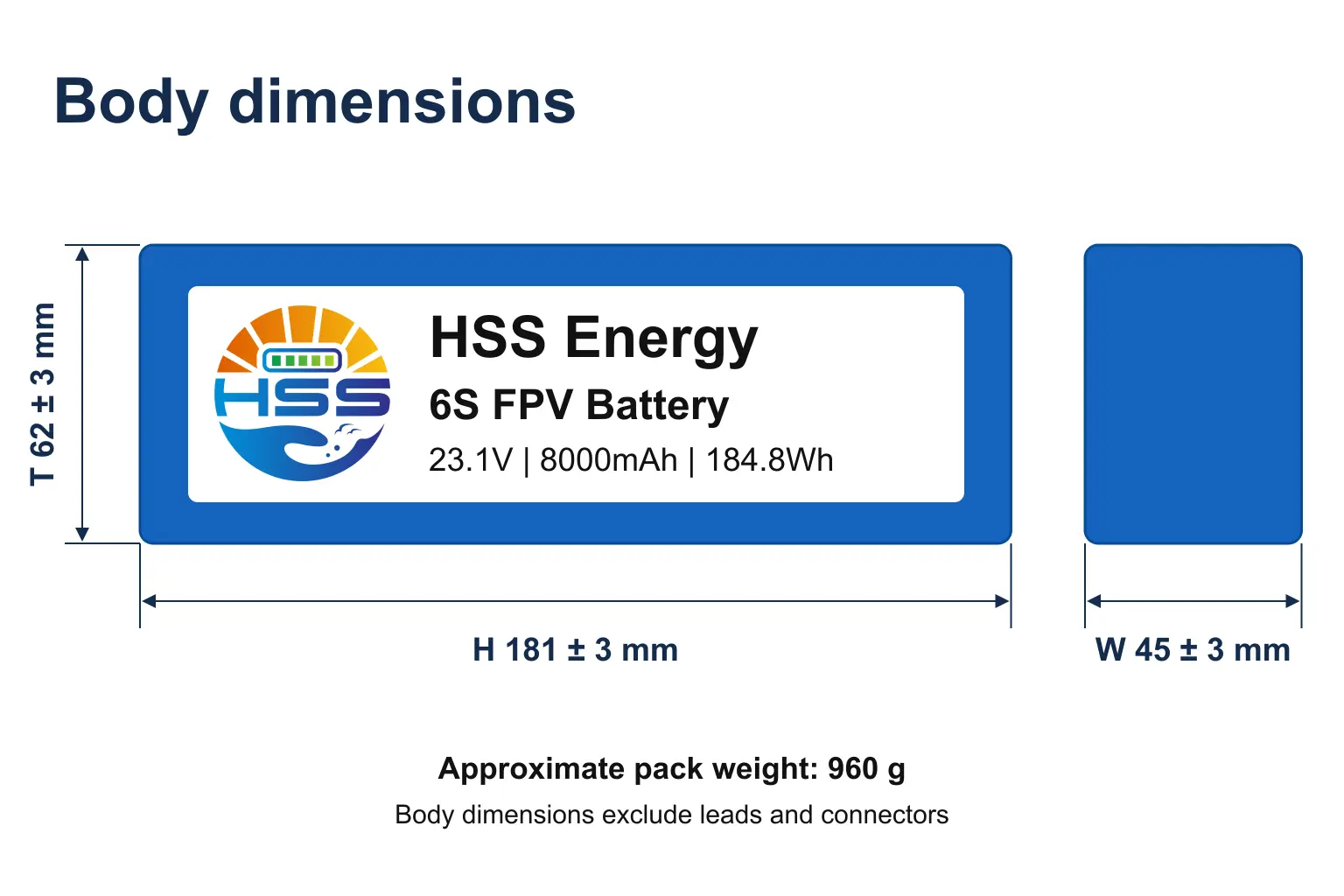

Ilustracja wymiarowa • Nominalne osie korpusu i tolerancje

Ta półstała bateria o pojemności 8000 mAh ma długą, niebieską obudowę. Wymiar 181 mm zachowuje oznaczenie H nawet wtedy, gdy pakiet jest zamontowany poziomo. Budżetowa przestrzeń na tolerancje, amortyzację i wyjście kabla oddzielnie; rysunek korpusu nie uwzględnia zewnętrznych przewodów i złączy.

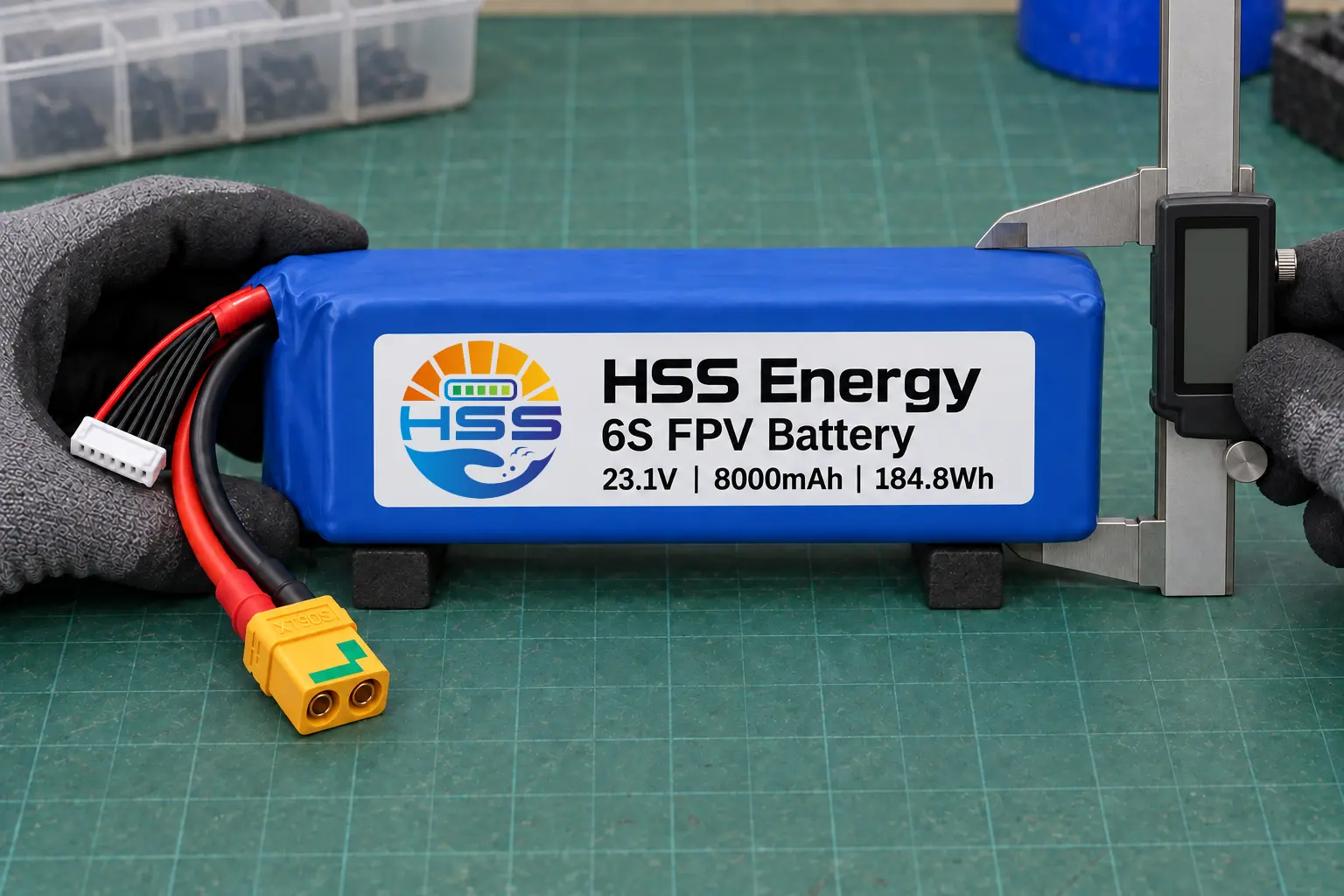

Ilustracja procesu • Kontrola wymiarów zewnętrznych

Sprawdź gotową zabudowę w punktach kontrolnych określonych na rysunku montażowym. Uchwyt powinien unieruchomić paczkę o masie około 960 g bez zgniatania folii i używania przewodów do przenoszenia jej ciężaru.

Ciągłe zapotrzebowanie i krótkie impulsy

Oceń ten akumulator 6S 25C FPV pod kątem prądu stałego, oddzielnie od krótkich obciążeń przyspieszających. Wartość znamionowa ciągła 200 A i wartość szczytowa 400 A opisują różne warunki pracy. Szczyt może trwać nie dłużej niż dwie sekundy; nie określa to, jak często może się on powtarzać ani nie potwierdza akceptowalnego wzrostu temperatury w zainstalowanym zespole.

Wykończenie zewnętrzne i identyfikacja

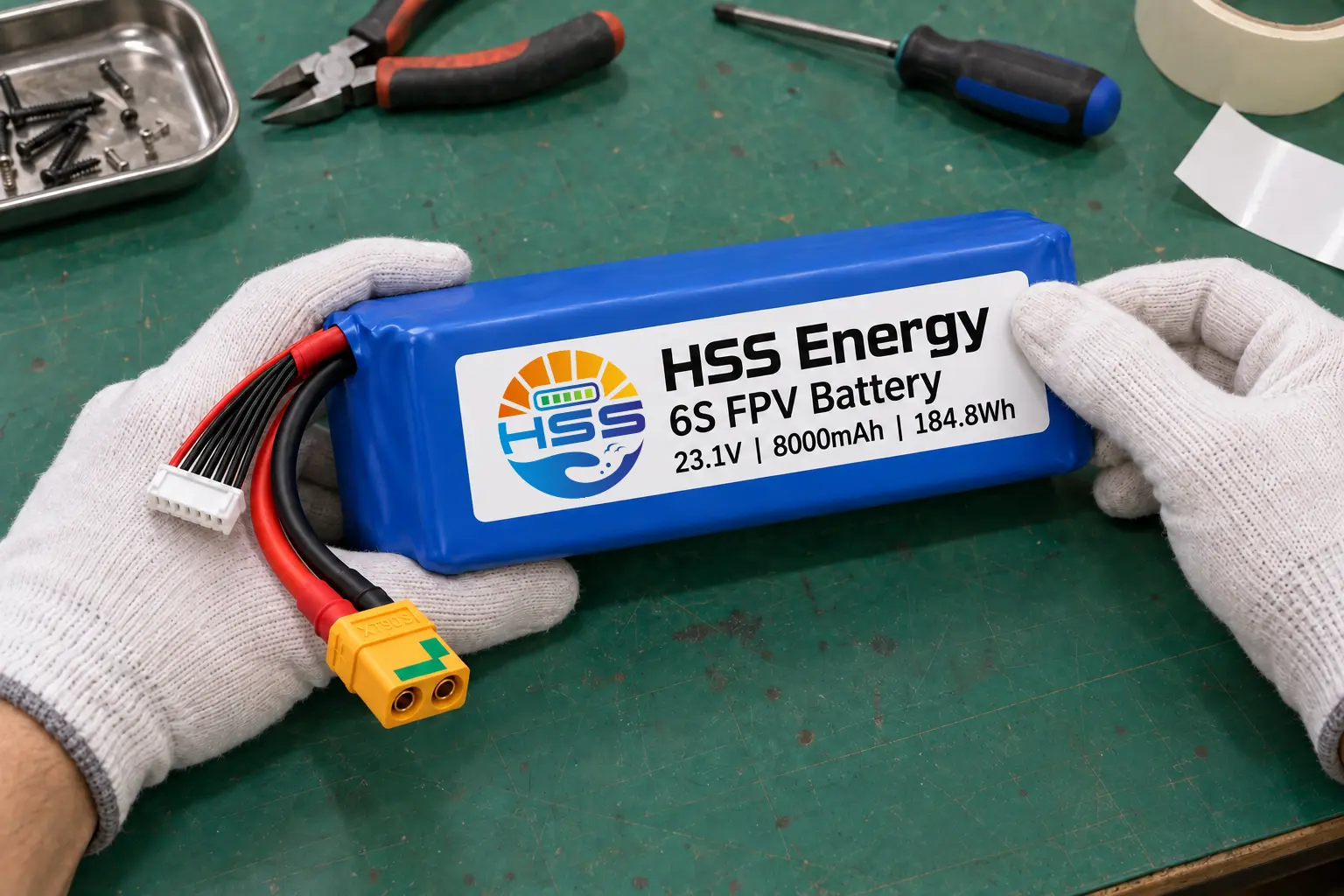

Ilustracja procesu • Rozmieszczenie etykiet i wykończenie zewnętrzne

Czytelna etykieta łączy gotowy pakiet z jego specyfikacją napięcia i pojemności. Kontrole zewnętrzne powinny zwracać uwagę na podniesione krawędzie etykiet, uszkodzoną izolację lub zablokowane wyjście kabla. Te widoczne kontrole nie zastępują pomiarów odbioru elektrycznego.

Układ podłączenia na zamówienie

Długość przewodu, rozmiar kabla i złącza można skonfigurować zgodnie z wymaganiami klienta. Sprawdź wydajność prądową i wzrost temperatury dla wybranego zespołu. Opcjonalne części referencyjne same w sobie nie stanowią potwierdzenia pełnej ścieżki prądowej 200 A lub 400 A.

Amortyzacja i zamknięcie kartonu

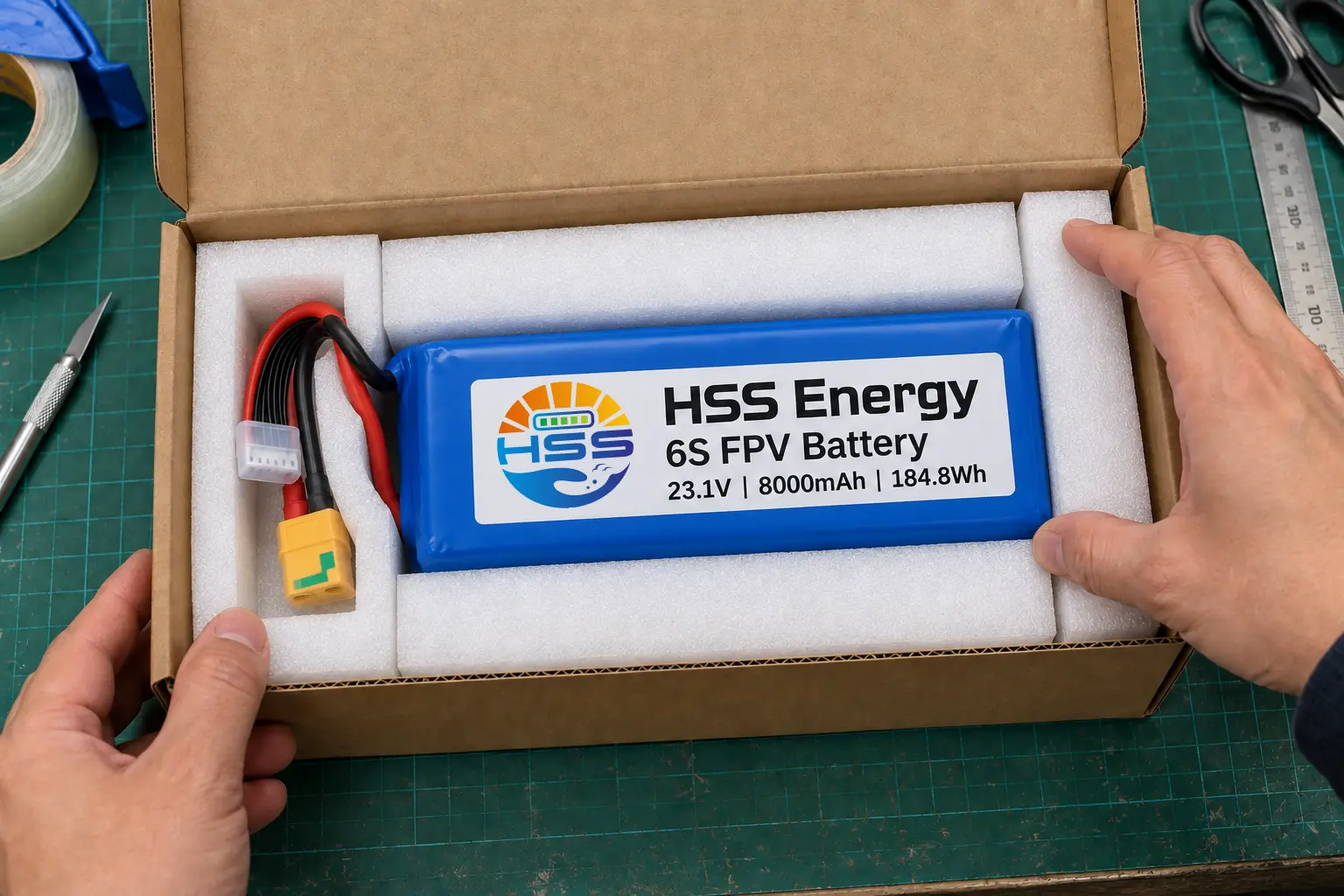

Ilustracja opakowania • Podpora nadwozia i izolowane przestrzenie na złącza

Określ opakowanie wokół ostatecznego układu przewodów. Pokazana wkładka podtrzymuje korpus i oddziela chronione złącza; żaden drut nie powinien przechodzić przez krawędź zamykającą. Szczegóły dotyczące pianki i kartonu mogą być konfigurowane przez klienta.

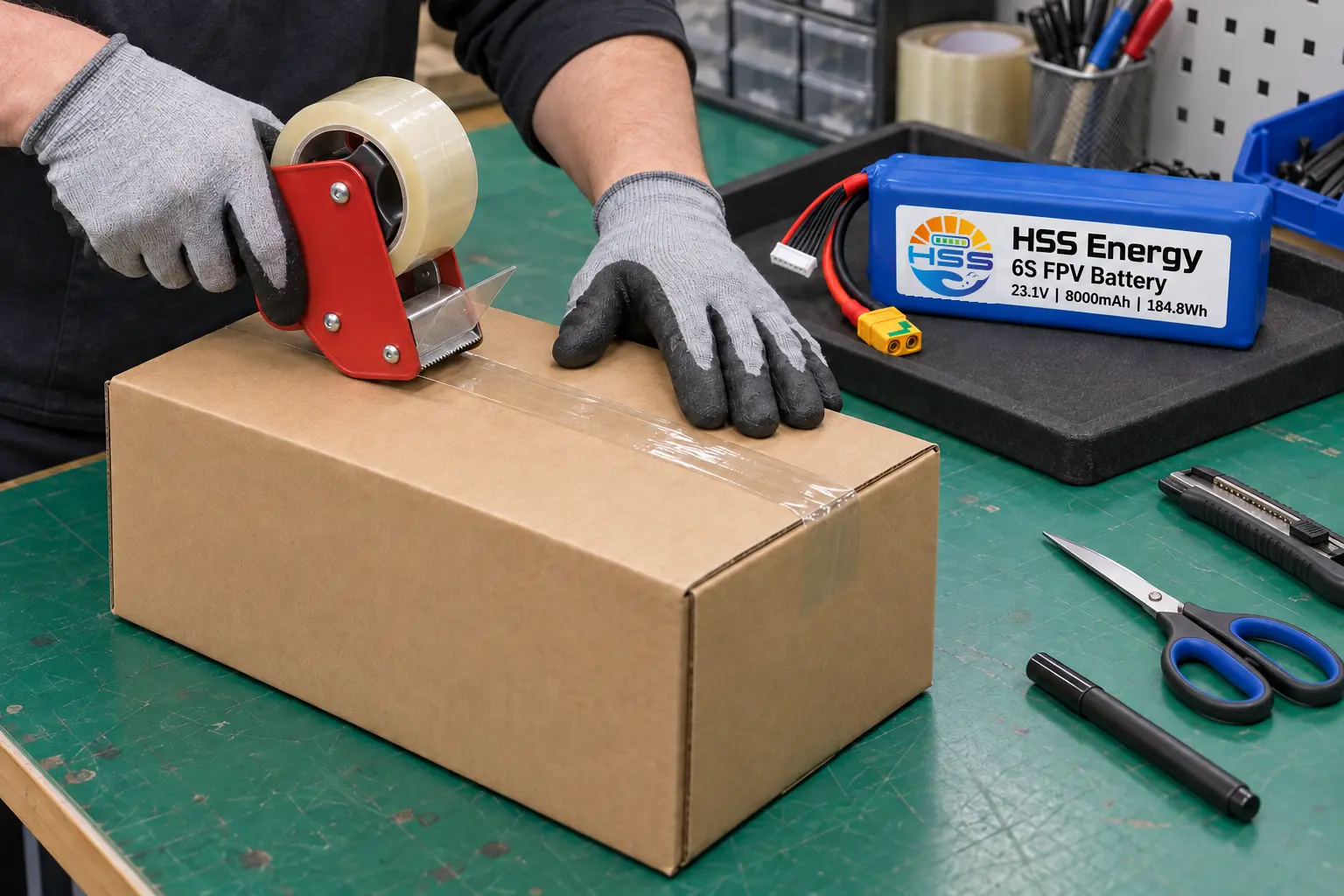

Ilustracja procesu • Zaklejanie kartonów na stanowisku pakowania

Często zadawane pytania

Czy półstałe oznacza ogniwo całkowicie półprzewodnikowe?

Nie. Ten model jest określony jako półstały. Opis ten nie określa elektrolitu w całości w postaci stałej ani wskaźnika niepalności.

Co powinno towarzyszyć przykładowej ocenie?

Zachowaj razem przykładową konfigurację, zamierzony profil obciążenia i kryteria akceptacji. Zapisz wyniki pomiarów w odniesieniu do tej konfiguracji przed ustawieniem wymagań dla zamówień powtarzanych.

Jak ustalane są warunki zakupu i wysyłki?

Dostępność próbek, minimalna ilość, czas realizacji i gwarancja są ustalane w drodze wyceny. Należy sprawdzić dokumenty transportowe i akceptację przewoźnika pod kątem dokładnej konfiguracji, miejsca docelowego i trasy wysyłki.

Zamówienie na baterię HSS Energy 6S 8000 mAh FPV powinno zawierać zatwierdzoną konfigurację elektryczną i zakres montażu. Zapisz kryteria akceptacji próbek w umowie opakowaniowej, aby można było sprawdzić powtarzające się dostawy pod kątem tej samej specyfikacji.
