Bateria FPV 6S 4200 mAh

Konfiguracja pakietu wyścigowego FPV

Planowanie zamówienia baterii HSS Energy 6S 4200 mAh FPV zaczyna się od platformy wyścigowej. Przyspieszenie i utrzymująca się przepustnica stawiają przed pakietem różne wymagania. Porównaj oczekiwany prąd na okrążeniu z obydwoma limitami rozładowania, a następnie oceń zainstalowaną masę i środek ciężkości wybranego płatowca.

Planowanie wydajności i energii

Zestaw akumulatorów FPV o pojemności 4200 mAh zapewnia określoną pojemność do planowania sesji FPV. Jego energia nominalna 93,24 Wh jest iloczynem napięcia 22,2 V i 4,2 Ah. Użyteczny czas lotu zależny jest od zapotrzebowania na moc i rezerwy utrzymywanej na lądowanie; ustalić je dla wybranego statku powietrznego, zamiast szacować czas trwania na podstawie samej pojemności.

Specyfikacja elektryczna

Warunki ładowania i pracy

W przypadku tego akumulatora FPV 22,2 V napięcie nominalne nie jest punktem końcowym ładowania. Wybierz sprzęt do ładowania i zatwierdzony profil ładowania, który uwzględnia napięcie odcięcia pakietu 25,2 V. Podana wartość 12,6 A to maksymalny prąd ładowania, a nie ustawienie domyślne dla każdego kabla lub ładowarki.

Ustaw ostrzeżenia statku powietrznego i rezerwę do lądowania, korzystając ze zweryfikowanego zachowania systemu pod obciążeniem; odcięcie wyładowania nie jest zalecanym alarmem lądowania. Żywotność cyklu zależy od warunków ładowania i rozładowania oraz kryterium utrzymania pojemności. Uzgodnij podstawę testu, jeśli w przypadku zamówień publicznych stosuje się odniesienie 200 cykli; nie jest to okres gwarancji.

Koperta korpusu i luz montażowy

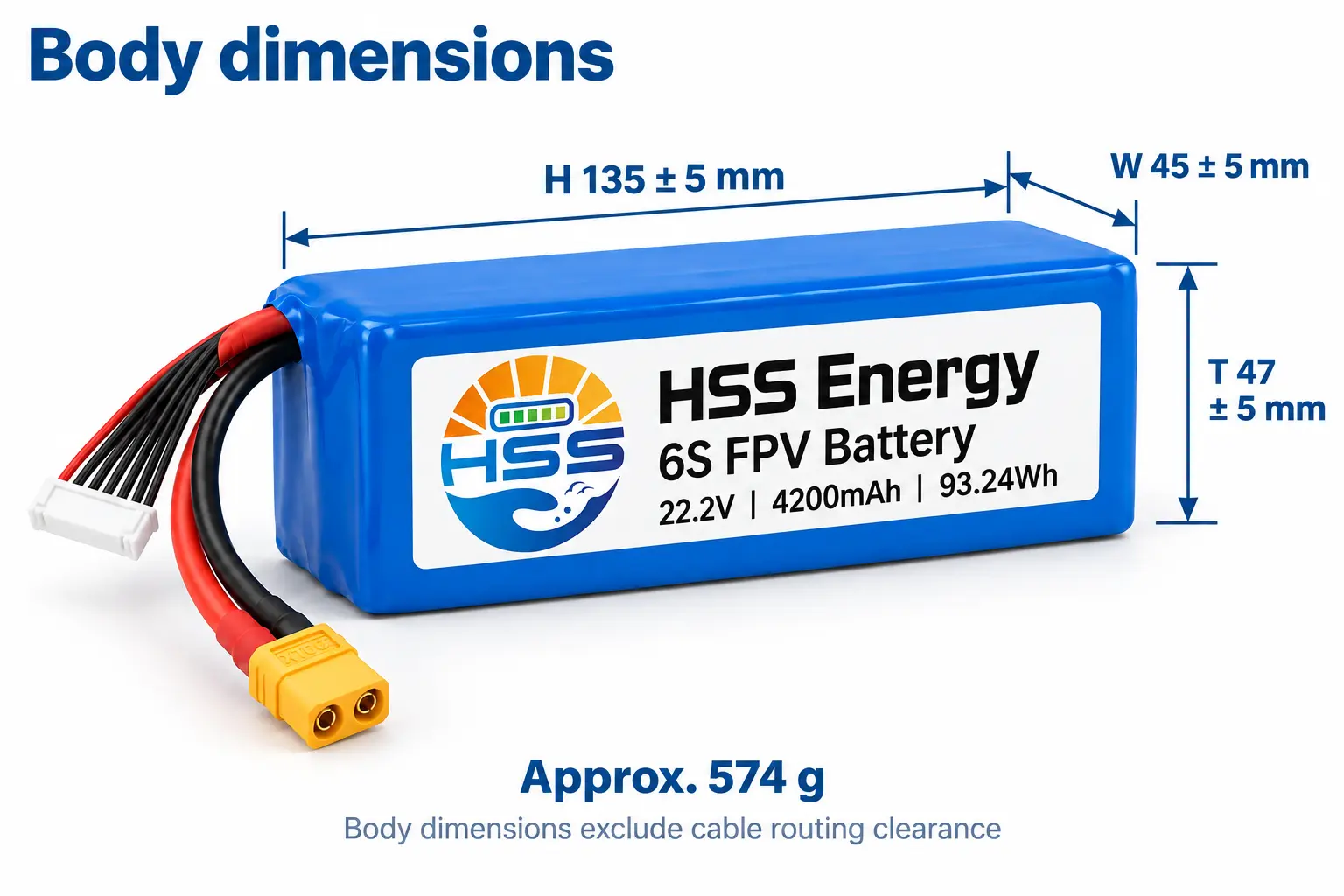

Ilustracja wymiarowa • Rozmiar ciała i przybliżona waga

H oznacza oś korpusu 135 mm, także wtedy, gdy paczka jest ułożona poziomo. Należy uwzględnić podane tolerancje i dodatkowy luz ołowiu. Wspornik montażowy powinien utrzymać korpus bez obciążania wyjścia kablowego.

Kontrole typu ogniwa i zewnętrzne

W tej półstałej baterii FPV zastosowano niebieską, termokurczliwą owijkę zewnętrzną. Skład chemiczny ogniwa i wykończenie zewnętrzne to odrębne cechy: kontrola wizualna sprawdza izolację, etykietę i wyjście kabla, natomiast odbiór elektryczny wymaga pomiarów.

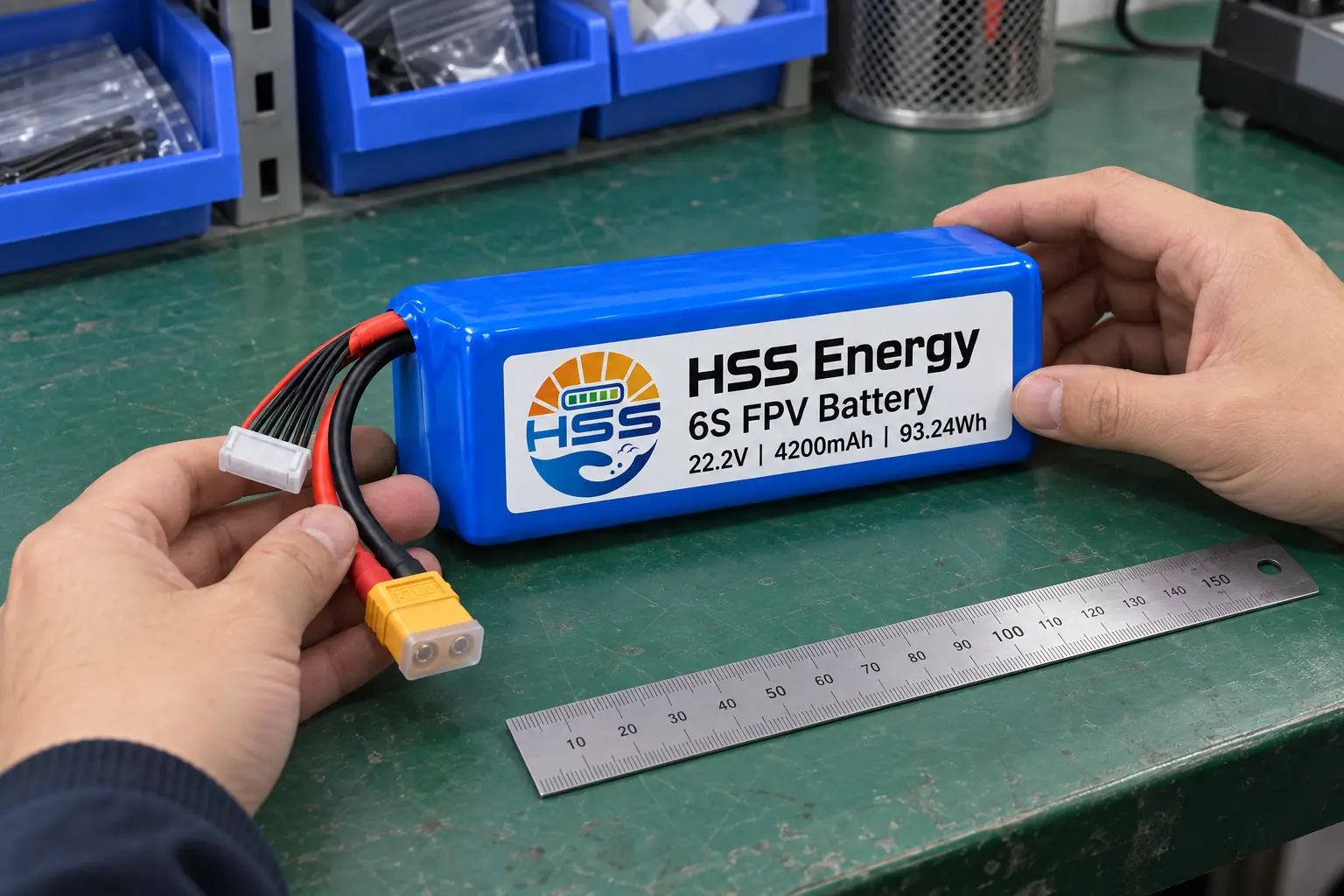

Ilustracja procesu • Kontrola zewnętrzna z przewodnikiem pomiarowym

Ciągłe obciążenie i krótkie szczyty

Bateria FPV 6S 4200 mAh ma oddzielne limity rozładowania ciągłego i krótkotrwałego. Oceniając akumulator FPV 35C, porównaj pełny profil prądu z wartością znamionową ciągłą 147A. Wartość szczytowa 294A obowiązuje nie dłużej niż trzy sekundy; nie określa dopuszczalnej częstotliwości powtórzeń ani średniego obciążenia.

Kompletna ścieżka prądowa musi spełniać zamierzone zadanie. Przed lotem ustal zachowanie termiczne i dopuszczalne obciążenie wybranego okablowania i układu złączy; opcjonalne części referencyjne nie zapewniają wartości znamionowej połączenia 147A lub 294A.

Złącze główne i prowadzenie kabli

Przedstawione złącze XT60 jest opcjonalną konfiguracją referencyjną. Główny kabel i złącze można dobrać odpowiednio do instalacji. Określ orientację łączenia, polaryzację i odciążenie na rysunku zamówienia.

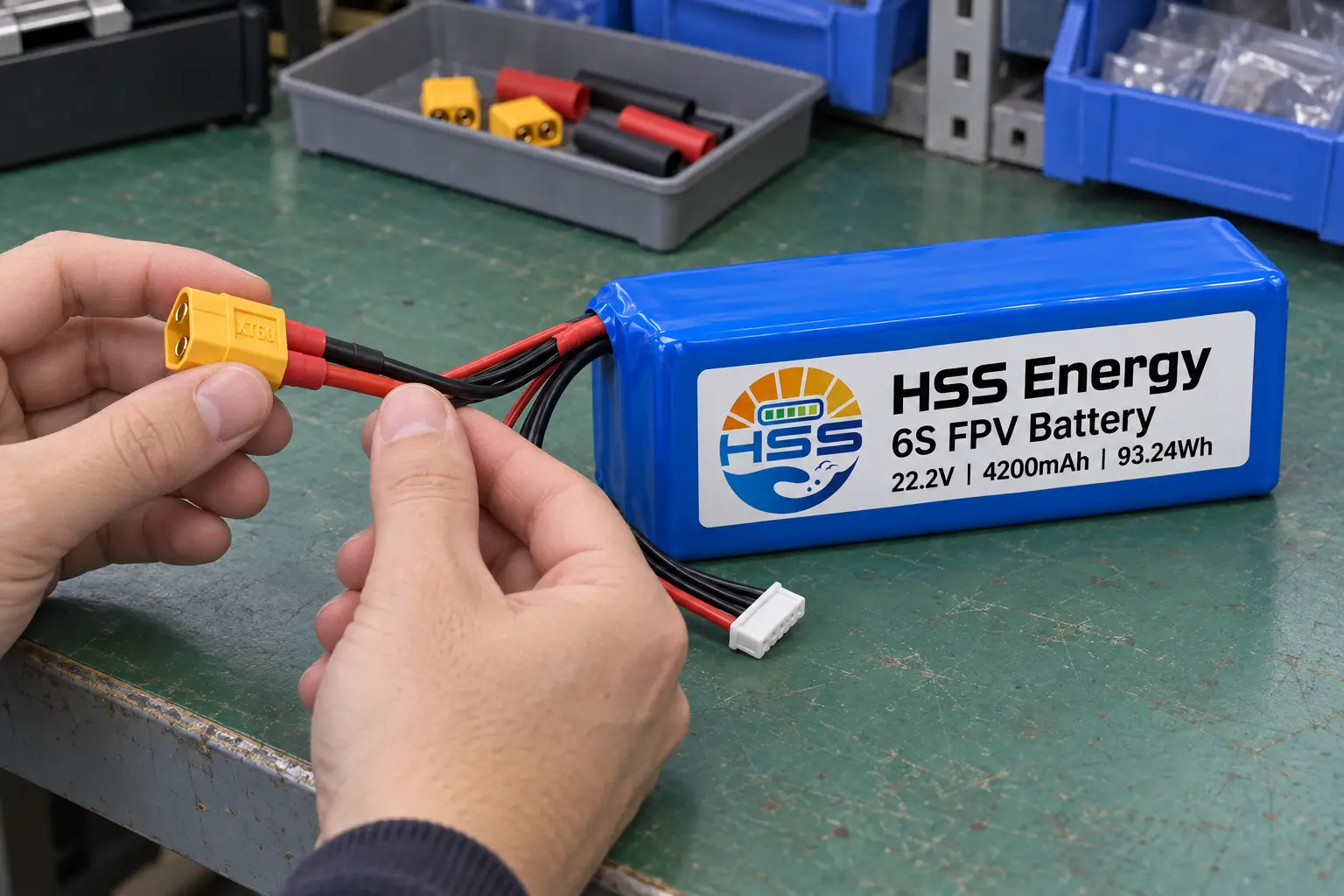

Ilustracja procesu • Kontrola obudowy złącza i odciążenia naprężenia

Sprawdź obudowę pod kątem uszkodzeń i sprawdź izolację na wyjściu przewodu. Pozostaw wystarczający odstęp prowadzący do rozłączenia przy obudowie bez ciągnięcia złącza kablowego.

Wybór platformy wyścigowej

Wybierz tę wyścigową baterię 6S FPV dla platformy z zapasem miejsca i masy dla pakietu o wadze około 574 g. Oceń reakcję przepustnicy, napięcie pod obciążeniem i temperaturę podczas zamierzonej sesji. Wartości rozładowania pozwalają na porównanie obciążenia; nie określają kompatybilnego rozmiaru ramy ani nie potwierdzają uprawnień do określonej klasy wyścigowej.

Kontrola elektryki i wiązka balansująca

Opcjonalna wiązka balansująca to 22AWG, 60 mm, ze złączem XH-7P oznaczonym B0–B6. Przed podłączeniem potwierdź kolejność styków z wybranym sprzętem ładującym.

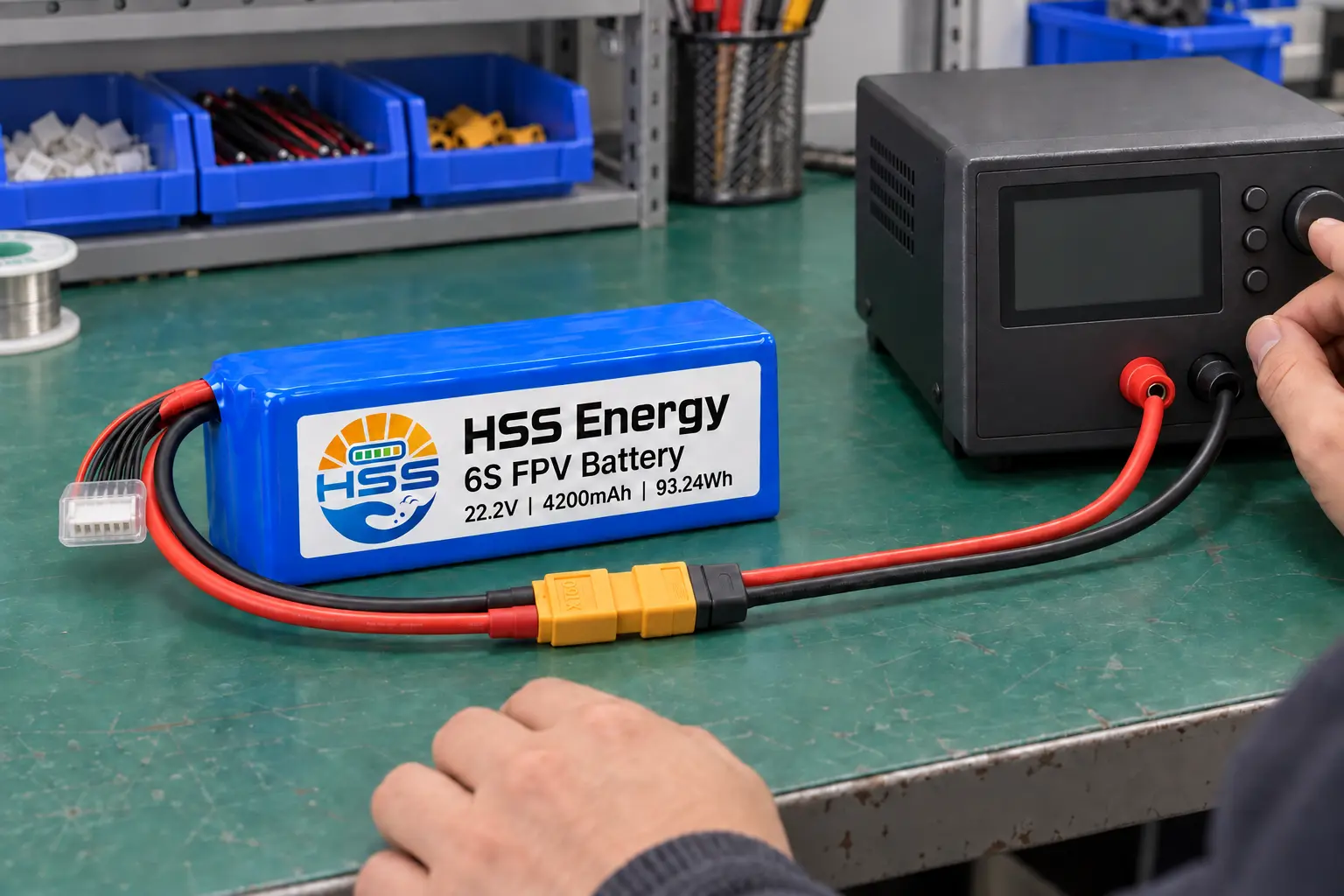

Ilustracja procesu • Konfiguracja podłączenia napięcia zasilacza głównego

Przedstawione połączenie dotyczy całkowitego napięcia pakietu. Indywidualne kontrole serii-grup wymagają użycia wiązki przewodów balansujących. Kontrolę napięcia należy oddzielić od kontroli obciążenia i zapisać wyniki w odniesieniu do identyfikacji pakietu.

Chronione przechowywanie i identyfikacja

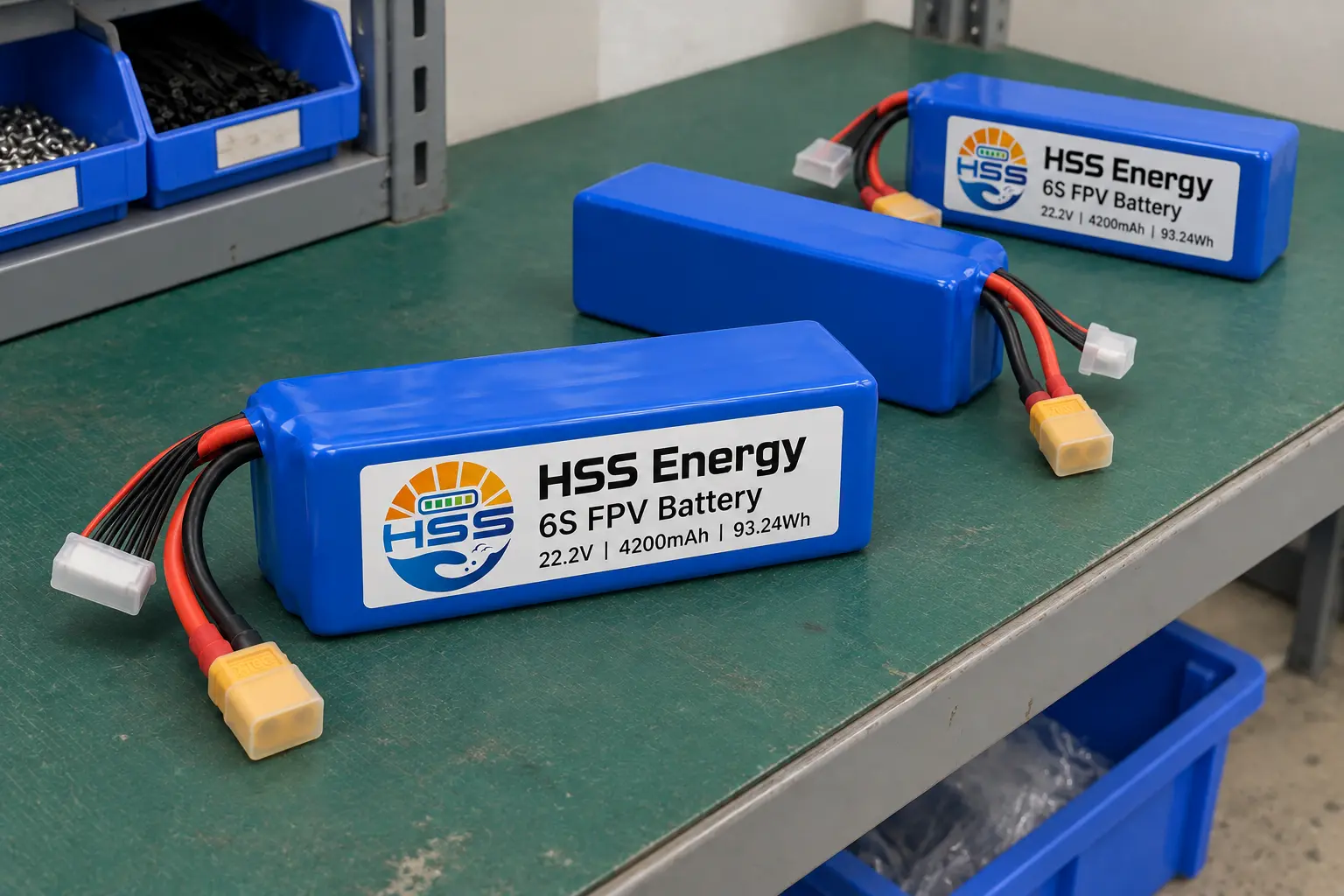

Ilustracja procesu • Odłączone pakiety w chronionym przemieszczaniu

Trzymaj złącza i przewody indywidualnie izolowane w miejscu do przechowywania każdego pakietu. Oddziel gotowe opakowania od prac w toku, aby status identyfikacji i kontroli pozostał jasny. Ta scena pokazuje przechowywanie, a nie aktywne starzenie się.

Opakowanie dla wybranej konfiguracji

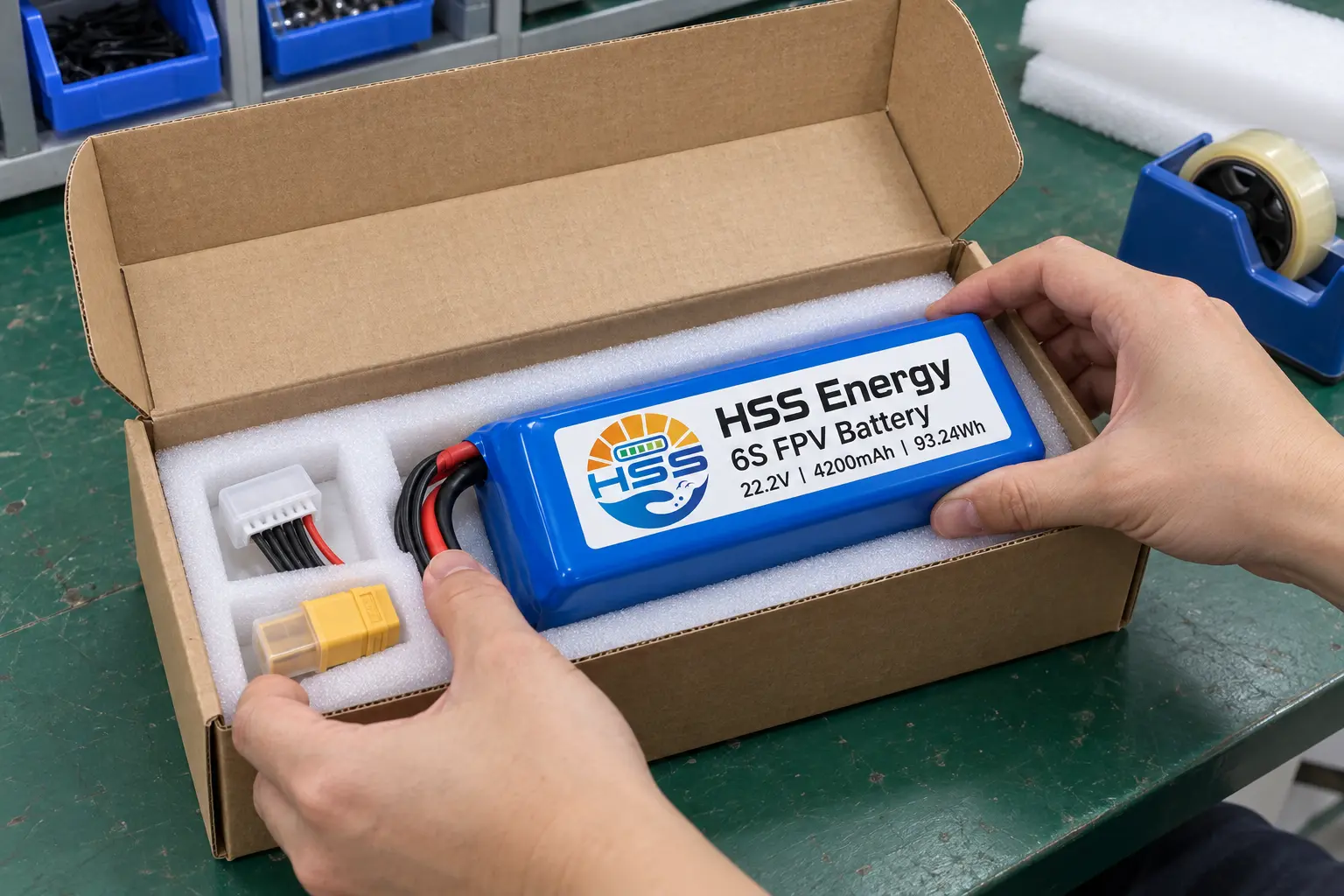

Ilustracja opakowania • Amortyzacja i oddzielne wgłębienia na złącza

Opakowania są konfigurowane pod wymagania klienta. Amortyzacja powinna wspierać korpus opakowania, pozostawiając miejsce na wybrane przewody i chronione złącza. Przed zamknięciem sprawdź, czy żaden przewód nie przecina krawędzi pudełka ani nie jest uwięziony pod akumulatorem. Pokazane ulotka i karton są przykładami opakowań, a nie dostarczanym na stałe opakowaniem.

Często zadawane pytania

Czy pakiet może zastąpić dowolną baterię oznaczoną jako 6S

Nie. Dopasuj pełny zakres napięcia, zamontowaną masę, obwiednię nadwozia i potwierdzone zapotrzebowanie prądu na drona. Sama liczba serii jest niewystarczająca.

Co powinna ustalić przykładowa ocena

Oceń dopasowanie fizyczne, równowagę, prowadzenie przewodów i zamierzony profil obciążenia na rzeczywistej platformie. Zdefiniuj kryteria akceptacji przed porównaniem próbek lub złożeniem powtarzających się zamówień.

Jakie są warunki zamówienia i dostawy

Poproś o wycenę wybranej konfiguracji i ilości. Minimalna ilość, dostępność próbek, czas realizacji i warunki gwarancji są ustalane dla zamówienia, a nie zakładane na tej stronie.

Jakie dokumenty przewozowe obowiązują

Poproś o dokumenty dotyczące dokładnej konfiguracji i przeznaczenia akumulatora. Ta strona nie wymaga określonego certyfikatu, zatwierdzonej trasy wysyłki ani akceptacji przewoźnika.

W przypadku akumulatora HSS Energy 6S 4200 mAh FPV specyfikacja zamówienia powinna określać rysunek montażowy, oczekiwany prąd w czasie, wybrane interfejsy i układ opakowania. Zachowaj zatwierdzoną przykładową konfigurację jako odniesienie przy kolejnych zamówieniach.
