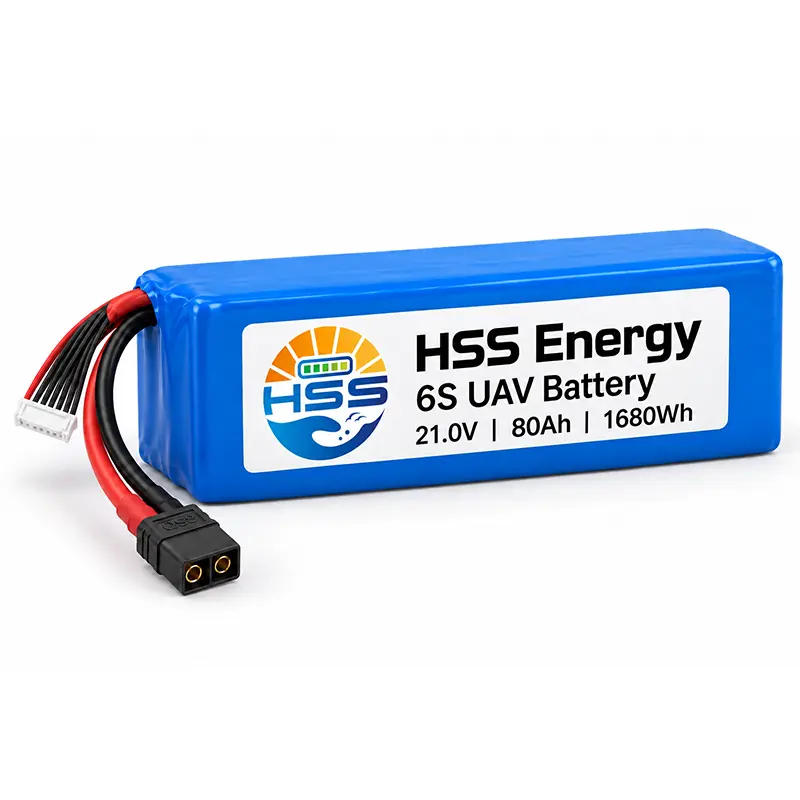

Bateria do drona UAV 6S 80Ah

Rozpocznij zapytanie dotyczące rozmiaru akumulatora do drona HSS Energy 6S 80Ah UAV z dostępnym przekrojem pola. Szerokość 75 mm nie sprawia, że ​​całe opakowanie ma kwadratowy format 75 mm: korpus ma 117 mm grubości i 350 mm długości. Zaplanuj pasy bezpieczeństwa wzdłuż ciała i zostaw miejsce na krótszym końcu na złącze zasilania i uprząż stabilizującą. To sprawia, że ​​jest to kandydat do oceny, gdzie szerokość, a nie długość, kontroluje układ. Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać ofertę, szczegółowe specyfikacje akumulatorów i ceny zamówień hurtowych, aby ocenić, czy ten model spełnia Twoje wymagania instalacyjne.

Co to za pakiet 6S80Ah?

Bateria UAV 6S 80000 mAh to kompletny akumulator kieszonkowy z sześciu serii, a nie pojedyncze ogniwo 80 Ah. Łączy w sobie ogniwa, izolację, obudowę zewnętrzną i przewody przyłączeniowe w formacie gotowym do instalacji w celu oceny inżynierskiej. Energia nominalna opisuje pakiet; liczba gęstości komórek opisuje platformę komórkową.

Zalety instalacji o ograniczonej szerokości

Pakiet akumulatorów 6S 80Ah warto porównać, gdy długa wnęka na akumulator ma ograniczoną szerokość. Krótkie wyjście przewodu pozostawia długie boki dostępne do podparcia i unieruchomienia. Ta zaleta układu jest przydatna tylko wtedy, gdy pozostała grubość, prześwit montażowy i wyważenie samolotu również działają.

Jego wartość znamionowa prądu ciągłego daje projektantowi napędu oddzielny limit operacyjny od dopuszczalnego krótkiego impulsu. Wybierz w oparciu o rzeczywiste obciążenie lotu, w tym start i powrót, zamiast traktować największy prąd wydrukowany w specyfikacji jako normalny punkt pracy.

Dane techniczne

Warunki środowiskowe i cykl życia

Wymiary mechaniczne

Opcjonalne interfejsy

Energia nominalna to napięcie pomnożone przez pojemność. Gęstość energii ogniwa nie jest gęstością energii gotowego opakowania. Limity temperatury roboczej nie określają dopuszczalnej temperatury ładowania.

Obszary zastosowania: badania i ocena inspekcji

Rozważ akumulator do drona UAV 6S 80Ah do platform badawczych lub inspekcyjnych, którego pobór mocy, budżet na ładowność i komora akumulatora pasują do tej konfiguracji. Użytecznym pytaniem jest to, czy kompletny samolot może wykonać zamierzoną trasę z odpowiednią rezerwą do lądowania, a nie to, czy zdjęcie baterii przypomina istniejący pakiet.

Przed pierwszą oceną plenerową

Prace NASA FireSense w Montanie stanowią niezależny przykład przygotowania pola i monitorowania lotu. Zdjęcia są autorstwa NASA ARC/Milan Loiacono i przedstawiają ten projekt, a nie samolot napędzany HSS. Dla własnej oceny sprawdź umocowanie, dostęp do złączy i prześwit kabli przed przejściem od kontroli na stanowisku do testu w locie zatwierdzonego przez statek powietrzny.

Skorzystaj z zapisów lotów, aby zdecydować o następnej konfiguracji

Oceniając akumulator UAV o pojemności 80000 mAh, zanotuj łącznie ładunek, pogodę, czas lotu i napięcie pod obciążeniem. Dłuższy lot z lżejszym ładunkiem nie jest równoważnym porównaniem. Obserwacje te pomagają odróżnić ograniczenie energii od niedopasowania montażu, połączenia lub napędu.

Przebieg produkcji: od platformy komórkowej do pakowania

HSS Energy wykorzystuje ogniwa od komercyjnych dostawców. Ich zdjęcia produkcyjne zapewniają wgląd w łańcuch dostaw produktów z ogniwami woreczkowymi; nie są one prezentowane jako zapis produkcyjny dla tej indywidualnej konfiguracji 80Ah. Zamówienie powinno łączyć wybraną platformę komórkową z uzgodnionymi wymaganiami dotyczącymi rysowania opakowań i akceptacji.

Przygotowanie materiału i obróbka elektrod

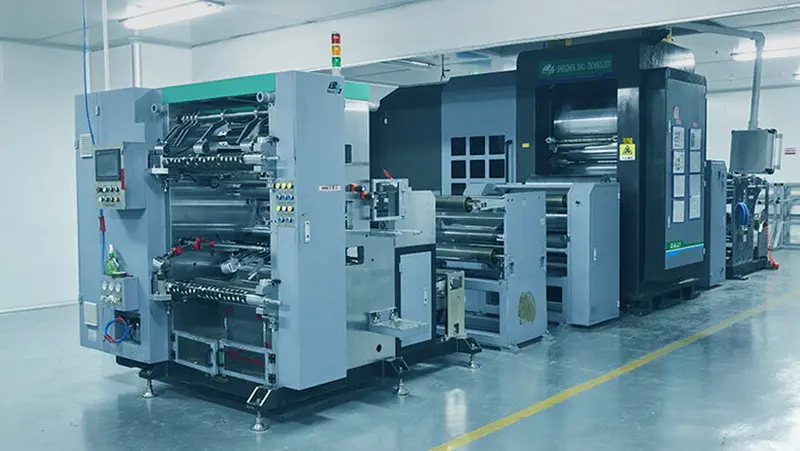

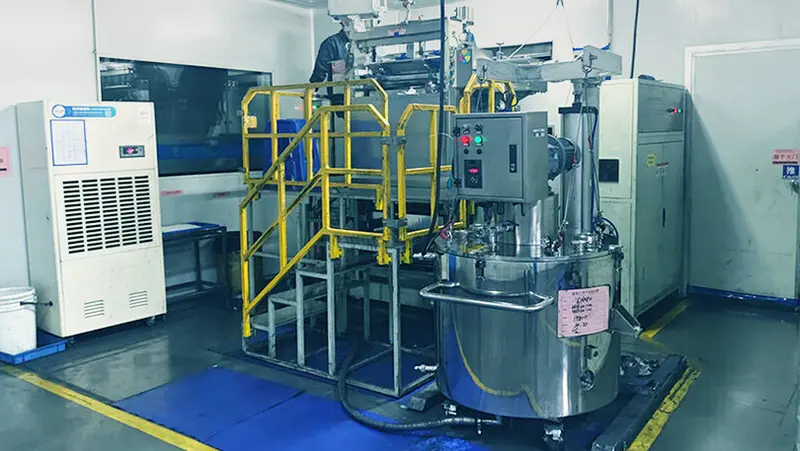

W przypadku akumulatora półstałego 80Ah samo oznaczenie materiału nie ujawnia receptury elektrolitu ani tolerancji produkcyjnej. Zdjęcia partnerów przedstawiają sprzęt do mieszania i przetwarzania walców. Etapy te ilustrują wstępną produkcję ogniw, podczas gdy szczegółowe ustawienia receptury i procesu pozostają odrębne od opublikowanej specyfikacji opakowania.

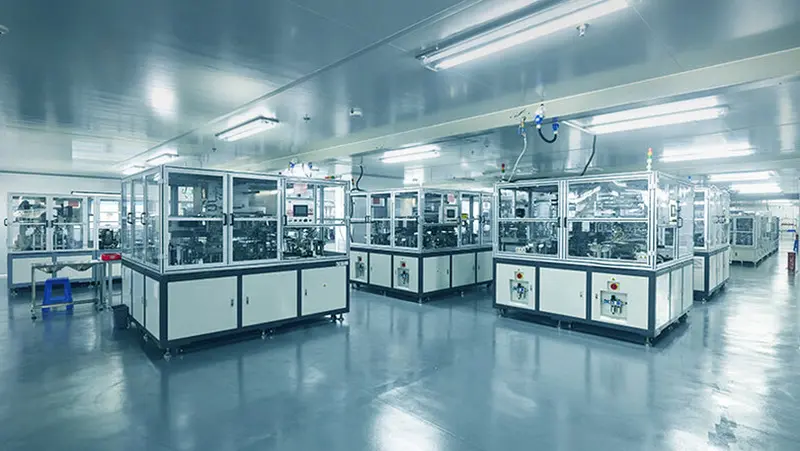

Produkcja ogniw i konfiguracja pakietów

Produkcja ogniw i montaż gotowego opakowania to różne etapy. Dołączony sprzęt produkcyjny należy do kontekstu produkcji ogniw. W przypadku zamówionego pakietu przegląd konfiguracji powinien określić oznaczenie ogniwa, układ szeregowy, układ połączeń i wymagania dotyczące izolacji przed sfinalizowaniem elementów zewnętrznych i interfejsów.

Traktuj profil ładowarki akumulatorów UAV 21 V jako część tej konfiguracji, a nie jako akcesorium wybrane wyłącznie na podstawie liczby serii. Zmiany w platformie ogniwa, złączach czy obudowie powinny zostać odzwierciedlone w ostatecznej umowie technicznej, tak aby próbka i powtórzenie zamówienia były oceniane na tej samej podstawie.

Zacznij od rysunku wnęki akumulatora

Wyślij HSS Energy użyteczne wymiary pola, zakres napięcia statku powietrznego, profil obciążenia i planowaną ilość w celu wyceny konfiguracji. Uwzględnij przestrzeń potrzebną do podłączenia i usunięcia pakietu, a nie tylko nominalny rozmiar wnęki.

Często zadawane pytania

Czy może zastąpić mój istniejący 6S LiPo bez zmiany samolotu?

Nie na podstawie samego „6S”. Porównaj pełne okno napięcia, profil ładowarki, wymagania dotyczące obciążenia, obwiednię korpusu i układ połączeń. W tym modelu zastosowano odcięcie ładowania 25,8 V; istniejącą konfigurację serii sześciu należy sprawdzić pod kątem tej wartości przed zatwierdzeniem wymiany.

Moja wnęka na akumulator ma szerokość 75 mm. Czy opakowanie będzie pasować?

Szerokość nominalna wynosi 75 mm, ale przęsło o dokładnie tej samej szerokości nie pozostawia żadnego marginesu tolerancji produkcyjnej, montażu ani ograniczeń. Sprawdź wszystkie trzy wymiary korpusu i uzgodnione tolerancje wymiarowe, a następnie dodaj przestrzeń potrzebną na wyściółkę, montaż i kable z krótkim końcem.

Ile czasu lotu zapewni 1680Wh?

Energia nominalna sama w sobie nie wyznacza czasu lotu. Średnia moc samolotu, ładowność, profil lotu, temperatura i rezerwa do lądowania wpływają na użyteczny czas trwania misji. Użyj zmierzonej mocy i kontrolowanych lotów próbnych do oceny trasy; do tego pakietu nie są dołączone żadne roszczenia dotyczące stałych minut lotu.

Jakie warunki dotyczą maksymalnie 800A?

Określone maksimum wynosi 800 A przez 10 sekund przy SOC powyżej 50%. Ciągłe rozładowanie wynosi 240A. Limity kabli, złączy i samolotów również muszą odpowiadać zamierzonemu obciążeniu.

Czy opcjonalne złącze QS8 automatycznie nadaje się do impulsu 800A?

Nie. Wartość impulsu na poziomie pakietu nie jest aprobatą złącza. Wybrane złącze, współpracujące styki, trasa przewodu i jakość połączenia należy sprawdzić pod kątem rzeczywistego profilu prądu. Określ kompletny interfejs, zamiast wybierać łącznik wyłącznie na podstawie jego nazwy.

Czy 400 Wh/kg opisuje kompletną baterię?

Nie. 400Wh/kg to określona gęstość energii ogniwa. Nominalna energia pakietu wynosi 1680 Wh, obliczona na podstawie 21,0 V i 80 Ah. Wartości te opisują różne ilości.

Czy mogę poprosić o inną długość kabla lub układ korpusu?

Prześlij wymagany rysunek i interfejs do sprawdzenia. Żądanie kabla lub złącza różni się od zmiany układu ogniw lub rozmiaru korpusu; to ostatnie może mieć wpływ na masę, ograniczenia elektryczne i dokumentację. Oferta powinna wskazywać zatwierdzoną konfigurację, a nie obiecywać każdej zmiany w ramach standardowej koperty.

Co powinienem sprawdzić na próbce ewaluacyjnej przed złożeniem ponownego zamówienia?

Najpierw sprawdź rzeczywisty luz montażowy, utwierdzenie i dostęp do złączy. Następnie oceń konfigurację ładowania i obciążenie samolotu pod kątem ustalonych limitów elektrycznych. Zapisz zaakceptowany kabel, złącze i wersję rysunku, aby kolejne zamówienie odnosiło się do tej samej konfiguracji, a nie tylko do tej samej etykiety pojemności.

Co powinienem wysłać, aby otrzymać użyteczną wycenę, a nie ogólną cenę?

W przypadku akumulatora do drona UAV 6S 80Ah należy podać rysunek pola, obsługiwany zakres napięcia, obciążenia ciągłe i przejściowe, polaryzację złącza i docelową ilość. Dodaj środowisko operacyjne i wszelkie wymagane dokumenty. Dzięki temu oferta dotyczy instalacji i wyboru interfejsu, a także samej baterii.
