Bateria UAV 6S 22000 mAh

Bateria UAV 6S 22000 mAh firmy HSS Energy jest pozycjonowana jako jednostka SKU mostu o wąskiej obudowie i dużej energii w ramach obecnej rodziny HSS 6S. Jego nominalna energia wynosząca 488,4 Wh wynosi 133,2 Wh w porównaniu z platformą 16 Ah, podczas gdy masa gotowego produktu wzrasta o około 140 g, a szerokość opakowania wzrasta z 50 mm do 55 mm; grubość i wysokość pozostają w tej samej klasie 78 x 195 mm.

Wartość 350 Wh/kg dotyczy platformy z pojedynczym ogniwem. Użycie nominalnej energii pakietu wynoszącej 488,4 Wh i masy gotowego opakowania wynoszącej około 1,62 kg daje około 301 Wh/kg jako obliczoną wartość odniesienia dla całego opakowania. To rozróżnienie jest wyraźnie określone, aby projektanci samolotów mogli ocenić energię, masę, prąd stały i przestrzeń instalacyjną bez mylenia wartości na poziomie ogniwa i pakietu.

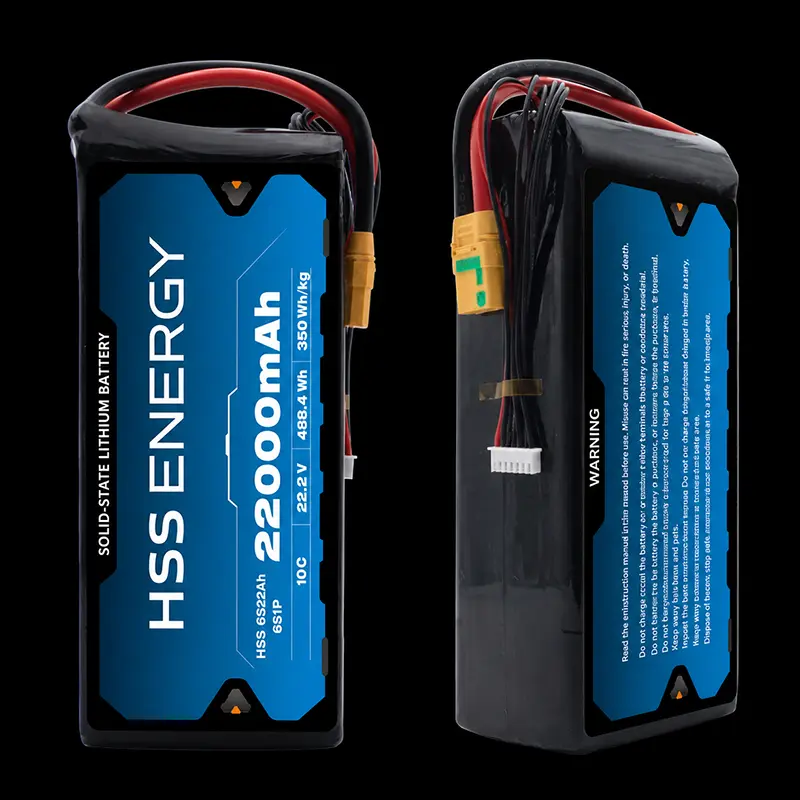

Widok produktu z przodu i z boku HSS Energy HSS 6S22Ah.

Specyfikacje produktu

Rzeczywiste wyniki cyklu życia różnią się w zależności od szybkości ładowania i rozładowywania, głębokości rozładowania, temperatury, sposobu przechowywania i wybranego kryterium końca życia. Należy zastosować warunki akceptacji określone dla zatwierdzonej konfiguracji HSS 6S22Ah.

Informacje o interfejsie zasilania i balansu

Rola 22Ah w macierzy produktów HSS 6S

Bateria do drona 6s 22000 mAh nie jest pozycjonowana jako mniejsza kopia modelu 30Ah ani większa kopia modelu 16Ah. Jego rolą jest zapewnienie kupującym opcji 6S o średniej pojemności, która zwiększa zainstalowaną energię, jednocześnie utrzymując pakiet w wąskiej szerokości 55 mm. Poniższa tabela zawiera wytyczne dotyczące wyboru HSS na potrzeby kontroli rodziny produktów, a nie automatyczne oświadczenie o kompatybilności statku powietrznego.

Dlaczego gniazdo 22Ah ma znaczenie: w porównaniu z HSS 6S16Ah energia nominalna wzrasta o 37,5%, przybliżona masa opakowania wzrasta o około 9,5%, a szerokość o 5 mm. W porównaniu z HSS 6S30Ah, pakiet 22Ah jest o około 430 g lżejszy i 13 mm węższy, podczas gdy platforma 30Ah oferuje więcej zainstalowanej energii i wyższy prąd ciągły. Stwarza to wyraźny krok wyboru przed przejściem na większe architektury 30Ah/40Ah. Takie umiejscowienie sprawia, że ​​HSS 6S22Ah to opcja akumulatorów UAV o dużej gęstości energii dla zespołów, które potrzebują wyraźnego przejścia powyżej 16Ah bez bezpośredniego przechodzenia na szerszą klasę 30Ah.

Integracja w wąskiej obwiedni: energia, szerokość i prąd

W przypadku akumulatora do drona 22,2 V 22 Ah, miejsce montażu statku powietrznego powinno być ekranowane od całego pakietu na zewnątrz: koperta 55 x 78 x 195 mm, masa około 1620 g, wyjście kabla, dostęp do złącza, zabezpieczenie i położenie środka ciężkości. Platforma 22Ah zachowuje tę samą grubość 78 mm i klasę wysokości 195 mm co HSS 6S16Ah, dodając jedynie 5 mm szerokości nominalnej.

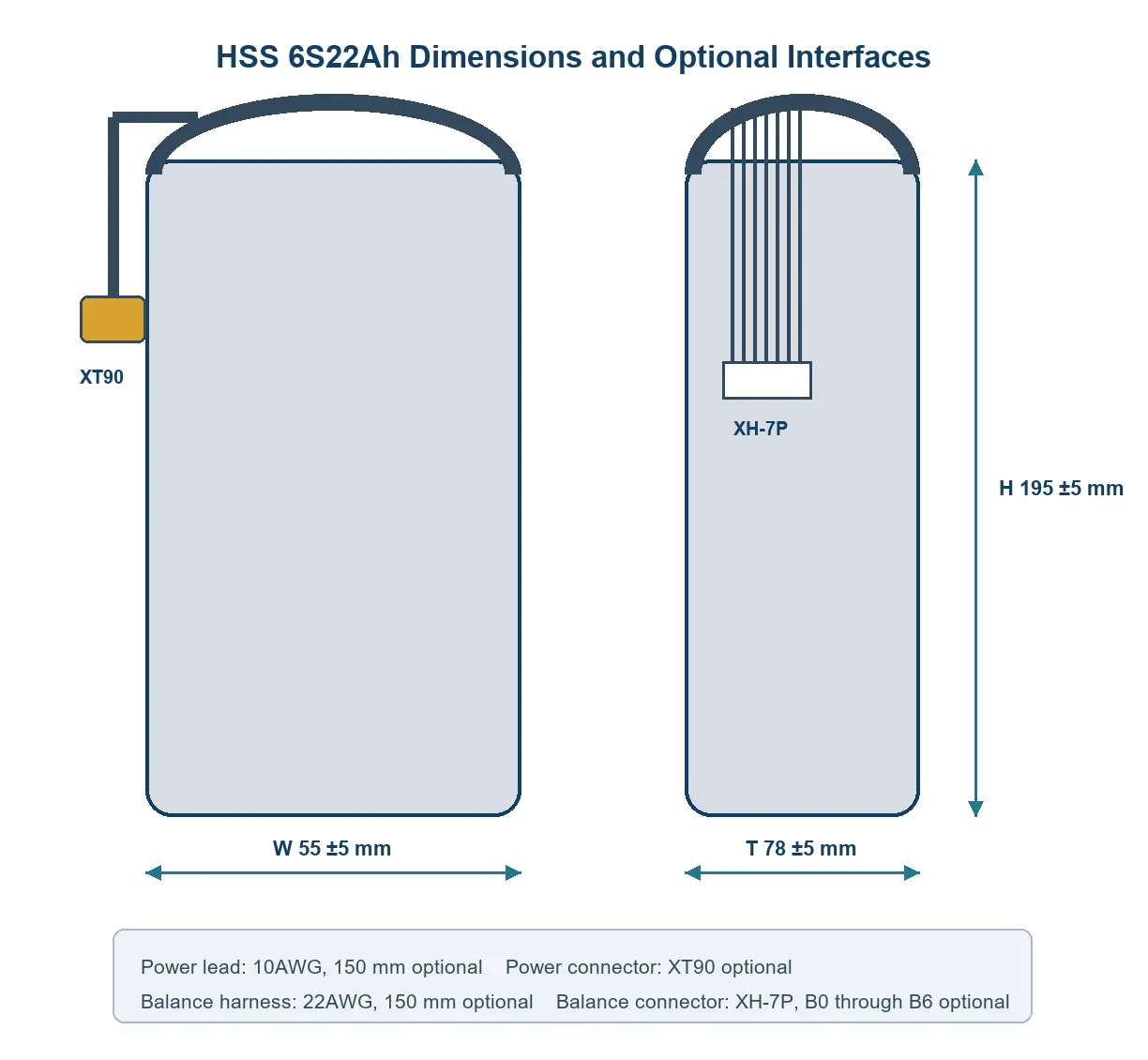

Odniesienie do wymiarów i opcjonalnego interfejsu HSS 6S22Ah.

Kto powinien ocenić tę platformę 22 Ah?

Dla kupujących porównujących akumulator półprzewodnikowy 6S z rodziny HSS 6S ten SKU jest najsilniejszy, gdy kwestią projektową nie jest tylko maksymalna pojemność. Jest przeznaczony do oceny na poziomie projektu, gdzie średni, niestandardowy multirotor lub profesjonalna platforma obserwacyjna/kamerowa potrzebuje więcej energii nominalnej niż kompaktowa klasa 16Ah, ale nadal korzysta z węższego i lżejszego pakietu niż alternatywy 30Ah / 40Ah.

Dane statku powietrznego do potwierdzenia przed pobraniem próbek

Podaj nominalne i maksymalne napięcie statku powietrznego, zmierzony średni prąd, szczytowy prąd i czas trwania, rysunek komory akumulatora, maksymalną masę akumulatora, ograniczenie środka ciężkości, złącze, kierunek kabla, profil ładowarki, temperaturę roboczą i ilość próbek. HSS Energy wykorzystuje te dane wejściowe do określenia, czy konfiguracja 22Ah powinna przejść do oceny próbki, czy też bardziej odpowiednia jest inna pozycja matrycy 6S.

Kiedy inna pozycja matrycy HSS może być lepsza

Standaryzowany warsztat produkcyjny i widoczność procesu

Powtórzenie produkcji akumulatora UAV 22,2 V 22000 mAh to nie tylko decyzja dotycząca specyfikacji; Nabywcy OEM potrzebują także zaufania do organizacji produkcji i widoczności procesów. HSS Energy wykorzystuje zorganizowane obszary produkcyjne i dedykowany sprzęt do przetwarzania akumulatorów w celu wspierania przepływu pracy w produkcji ogniw/opaków, kontroli w trakcie procesu i przekazywania próbek do produkcji. Dla zatwierdzonej konfiguracji zdefiniowano dokładne ustawienia procesu i kryteria akceptacji specyficzne dla modelu.

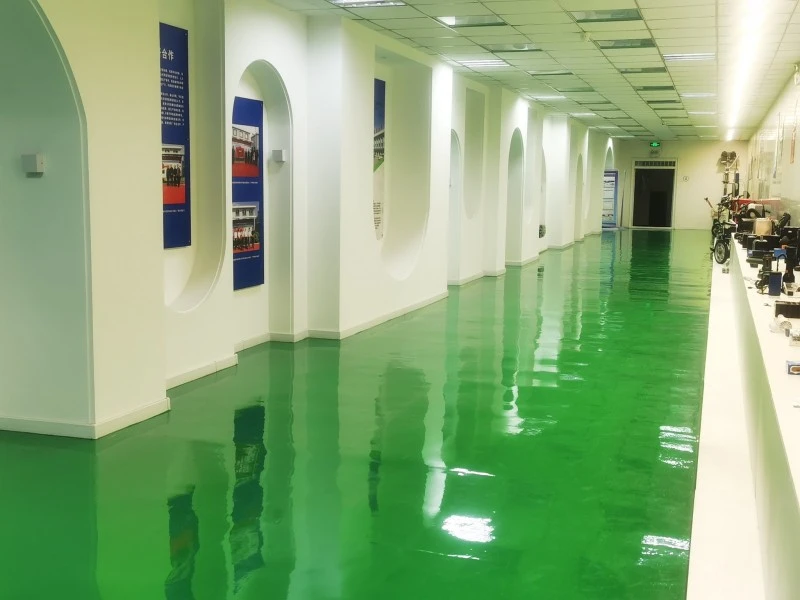

Zorganizowana powierzchnia produkcyjna wykorzystywana jako dowód warsztatowo-środowiskowy.

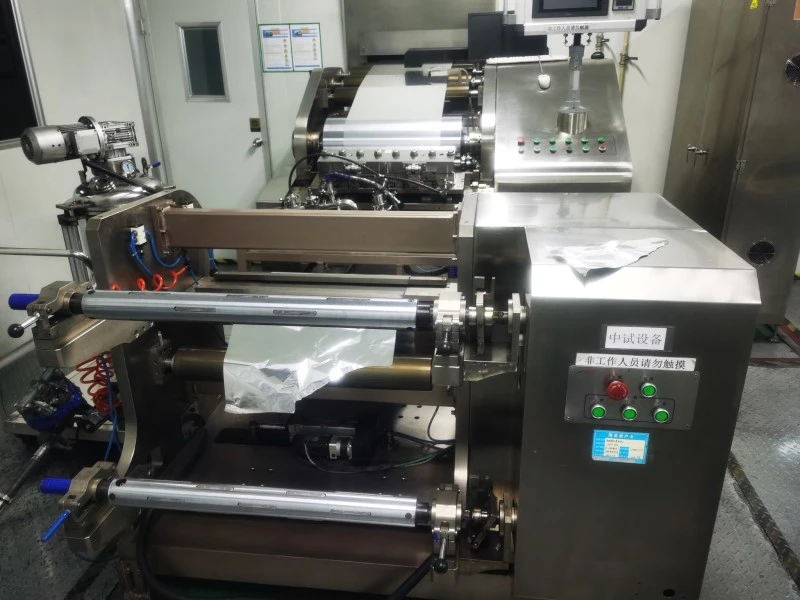

Sprzęt do obróbki arkuszy w procesie produkcji akumulatorów.

Od wyboru 6S do zatwierdzonej konfiguracji produkcyjnej

HSS 6S22Ah jest wypuszczany na rynek w wyniku przeglądu technicznego, a nie samej etykiety pojemności. W procesie selekcji limity elektryczne, interfejsy mechaniczne i akceptacja próbek są dostosowywane przed rozpoczęciem produkcji seryjnej.

Proces ten pomaga kupującym porównać rodzinę akumulatorów 16Ah / 22Ah / 30Ah / 40Ah w oparciu o wspólne podstawy inżynieryjne, przy jednoczesnym powiązaniu każdego zamówionego pakietu z własnym zatwierdzonym rysunkiem, układem kabli i ograniczeniami operacyjnymi.

Często zadawane pytania

Jaka jest główna rola HSS 6S22Ah w matrycy produktu?

Jest to wysokoenergetyczna opcja 6S o średniej pojemności, pomiędzy kompaktową platformą 16Ah a większymi klasami 30Ah / 40Ah. Rola selekcji opiera się na zweryfikowanych różnicach energii, masy, prądu i obwiedni mechanicznej; ostateczna zgodność statku powietrznego nadal wymaga przeglądu technicznego.

Czy 350 Wh/kg opisuje gotowy zestaw akumulatorów?

Nie. 350 Wh/kg to wartość gęstości energii pojedynczego ogniwa. W oparciu o energię nominalną wynoszącą 488,4 Wh i masę gotowego opakowania wynoszącą około 1,62 kg, obliczona wartość odniesienia dla pełnego opakowania wynosi około 301 Wh/kg.

Czy 220A to wartość znamionowa ciągłego rozładowania?

Nie. Ciągłe rozładowanie wynosi 66A przy 3C. Wartość 220 A to maksymalna wartość znamionowa rozładowania 10 C, a jej odpowiedni czas trwania zależy od zatwierdzonej konfiguracji i warunków pracy.

Jakie ustawienia ładowania są określone?

Maksymalny prąd ładowania wynosi 11 A przy 0,5 C z odcięciem ładowania 25,5 V. Użyj profilu ładowarki i złącza wagi zatwierdzonych dla zamówionej konfiguracji 6S.

Czy XT90, długość i kierunek kabla można dostosować?

Konfiguracja referencyjna obejmuje opcjonalne złącze zasilania XT90 i przewód zasilający 10AWG 150 mm. Złącze, długość kabla, polaryzacja i kierunek wyjścia można sprawdzić i zapisać na zatwierdzonym rysunku zamówienia.

Czy jest to bezpośredni zamiennik opatentowanego inteligentnego akumulatora UAV?

Nie automatycznie. Zastrzeżony statek powietrzny może wymagać funkcji komunikacji, blokowania, monitorowania, obudowy lub ładowania wykraczających poza napięcie i pojemność. Podaj szczegóły dotyczące interfejsu akumulatora statku powietrznego i ładowarki w celu sprawdzenia zgodności.

Co mam wysłać w celu wyceny?

Wyślij model samolotu lub typ projektu, zakres napięcia, prąd średni i szczytowy, czas trwania szczytu, rysunek komory akumulatora, maksymalną masę akumulatora, złącze, ładowarkę, temperaturę roboczą, liczbę próbek i miejsce docelowe.

Przejdź z Matrycy Produktu do Próbki

Wyślij HSS Energy wymagania dotyczące statku powietrznego i rysunek wnęki akumulatorowej. Sprawdzimy, czy HSS 6S22Ah jest odpowiednią pozycją matrycy i przygotujemy szczegóły konfiguracji potrzebne do pobrania próbek i wyceny.
