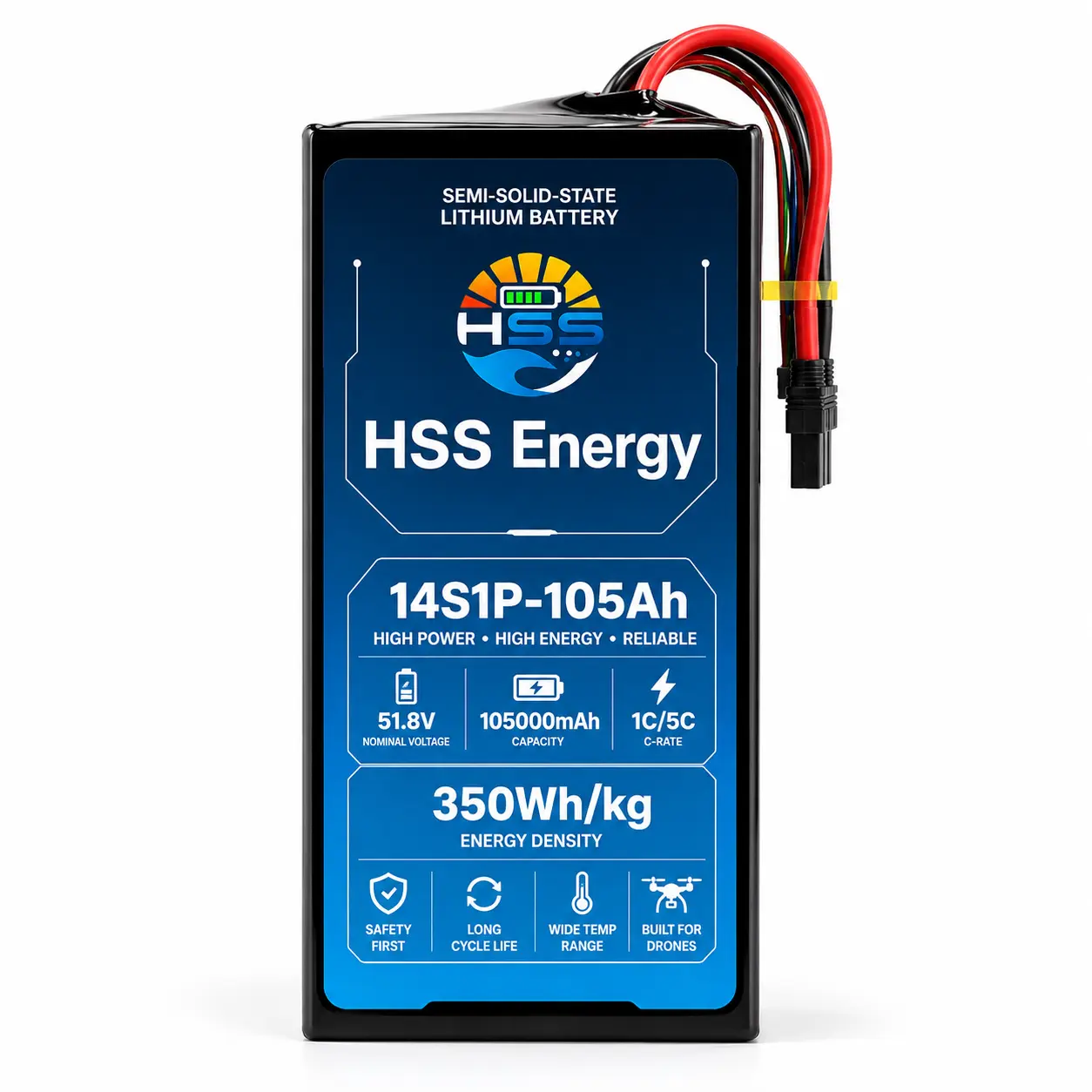

Bateria UAV 14S 105Ah

Bateria China 14S 105Ah UAV to pozycja o maksymalnej zainstalowanej energii w obecnej rodzinie HSS Energy 14S. Przy napięciu znamionowym 51,8 V i pojemności 105 Ah obliczona energia nominalna wynosi 5439 Wh. Ta jednostka SKU nie jest uniwersalną aktualizacją modelu 72Ah; jest to platforma integracyjna OEM dla samolotów, która pod względem konstrukcyjnym i elektrycznym może pomieścić akumulator o masie 15,6 kg i wysokości 420 mm.

Specyfikacje produktu

Maksymalna zainstalowana energia, a nie minimalna masa

Akumulator do drona 14S 105 Ah jest przeznaczony do projektów, w których 5439 Wh zainstalowanej energii ma większe znaczenie niż to, czy akumulator jest lekki i kompaktowy. Przy wadze 15,6 kg i wysokości 420 mm należy go wybrać dopiero po potwierdzeniu przez zespół pokładowy montażu, środka ciężkości, obsługi i dostępu serwisowego.

Integracja mechaniczna jest bramą główną

Akumulator UAV 14S1P 105 Ah o masie 15,6 kg i wymiarach 175 x 123 x 420 mm należy traktować jako element konstrukcyjny statku powietrznego. Przed zbudowaniem próbki HSS Energy powinna zapoznać się z rysunkiem pola, punktami mocowania, metodą utwierdzenia, ścieżką usuwania, promieniem zgięcia kabla, dostępem do złączy i docelowym środkiem ciężkości. W przypadku tej klasy wydajności proste sprawdzenie dostępnej objętości nie wystarczy.

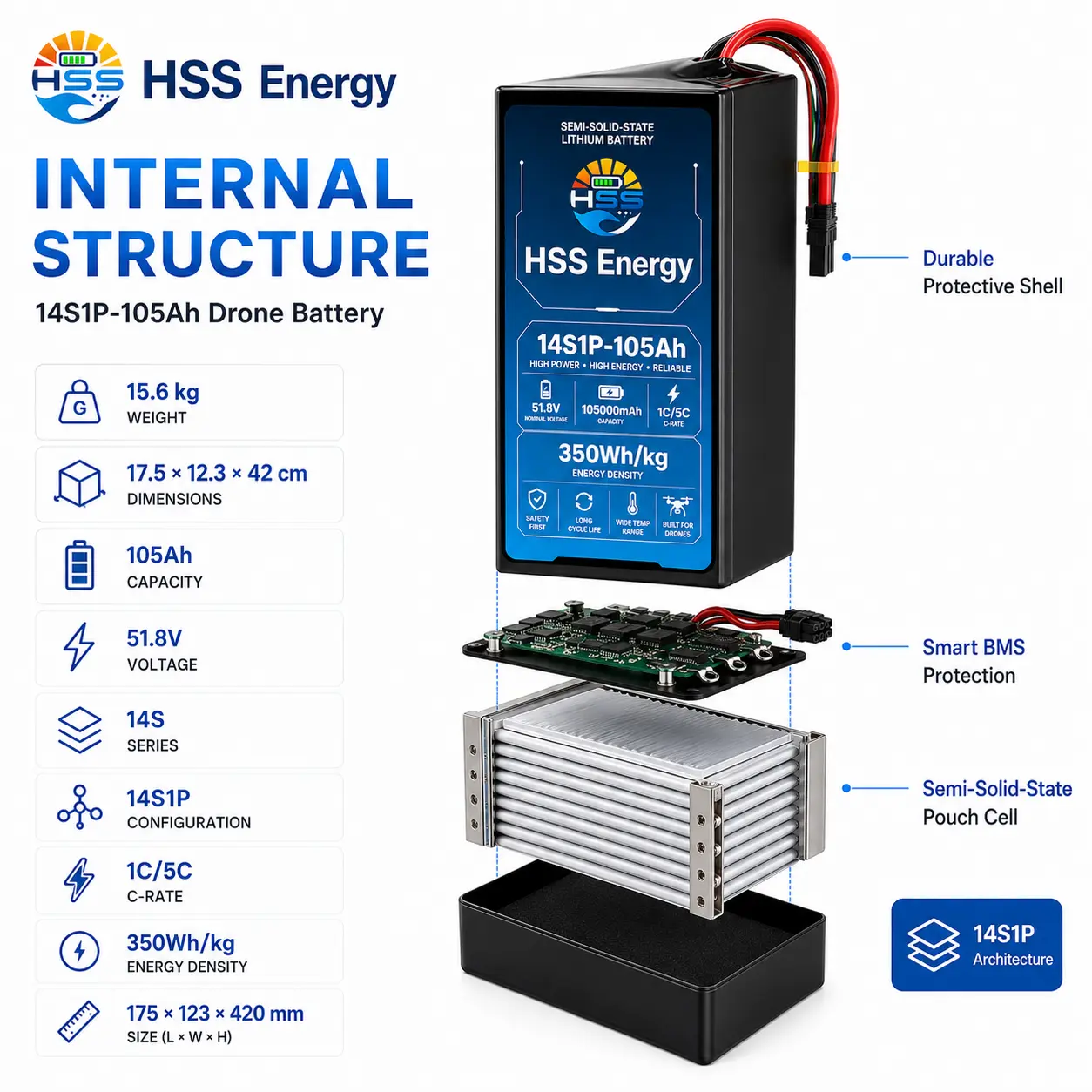

Wizualizacja referencyjna architektury ogniwa/ochrony dla konfiguracji projektu HSS.

Przegląd instalacji elektrycznej dużych samolotów

W przypadku akumulatora UAV 51,8 V 105 Ah, stawki referencyjne produktu 1C/5C odpowiadają arytmetycznym prądom referencyjnym 105A i 525A. Ostateczne limity ciągłe i szczytowe wymagają zatwierdzonego projektu pakietu, złącza, średnicy kabla, warunków termicznych i czasu trwania zdarzenia. Wysyłaj rzeczywiste dane dotyczące prądu lotu, zamiast dobierać rozmiar systemu na podstawie samego mnożenia współczynnika C.

Kontekst aplikacji i integracji

Akumulator UAV o dużym udźwigu w tym rozmiarze należy do statku powietrznego zaprojektowanego z myślą o nim i nie jest dodawany w ramach późnego zwiększania pojemności. Typowymi projektami są duże UAV przemysłowe, logistyczne, rolnicze i o dużej ładowności, w których płatowiec może wytrzymać masę baterii, wymagania montażowe i środek ciężkości.

Odniesienie do zastosowań w dużych samolotach dla platformy OEM 105Ah; montaż strukturalny, CG i walidacja ścieżki prądowej są obowiązkowe.

Przegląd konfiguracji OEM/ODM

W przypadku projektu baterii UAV o pojemności 105000 mAh firma HSS Energy powinna sprawdzić montaż konstrukcyjny, obciążenia ograniczające, obsługę pakietu, docelowy środek ciężkości, wysokość przęsła, promień zgięcia kabla, dostęp do złączy wysokoprądowych, profil ładowarki, dzienniki rzeczywistego prądu w locie i oczekiwane roczne zapotrzebowanie. Ta recenzja jest bardziej oparta na mechanice i integracji niż mniejsze modele 14S.

Integracja pakietu 15,6 kg 105 Ah w dużym UAV

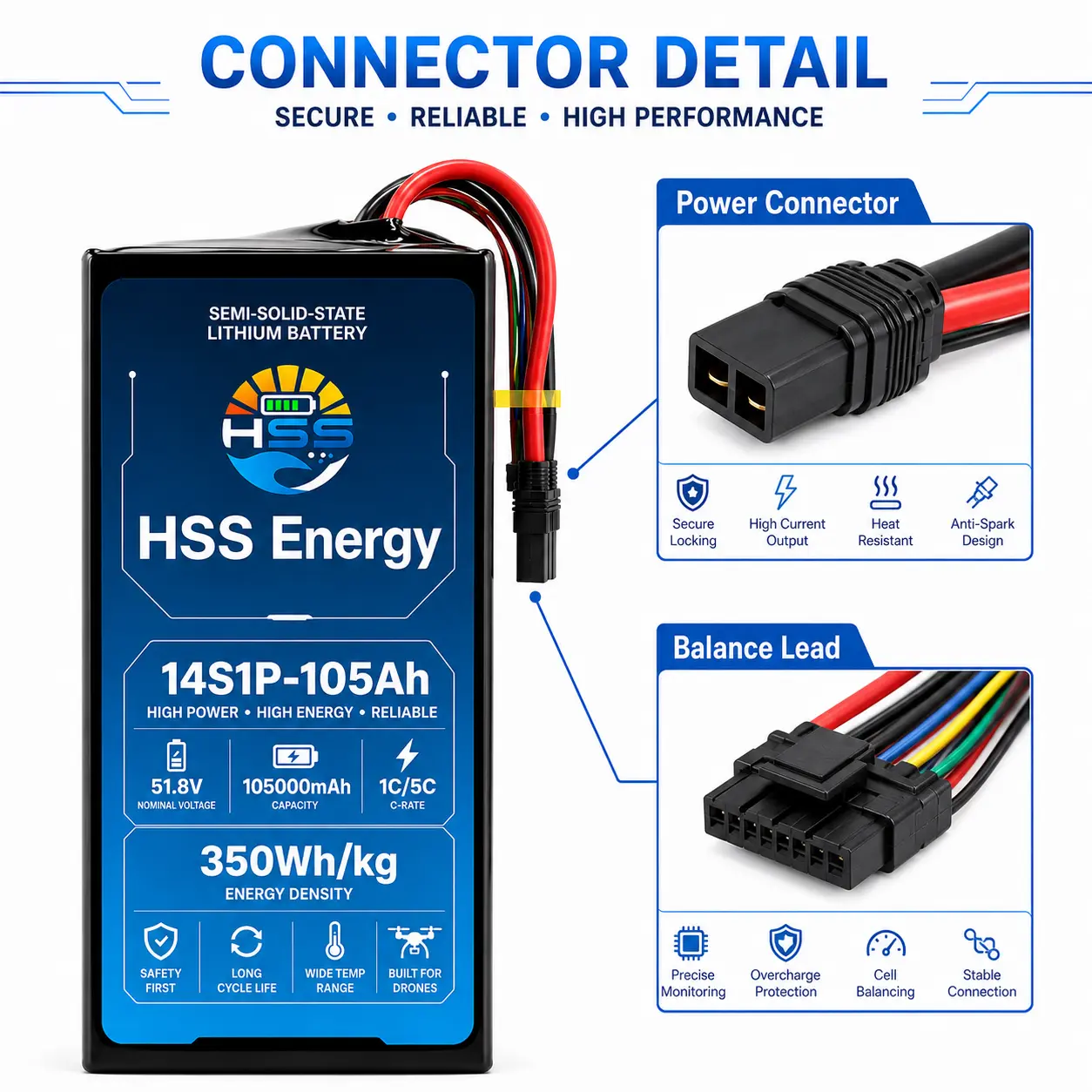

Ważący 15,6 kg nie jest to akumulator typu plug-and-play. Przed zbudowaniem próbki należy sprawdzić, w jaki sposób pakiet będzie podparty, unieruchomiony, podnoszony i wyjmowany, gdzie znajduje się złącze oraz jaki zakres środka ciężkości może zaakceptować dron. Przejrzyj jednocześnie trasę kablową i dostęp serwisowy.

CO POWINIEN WYSŁAĆ ZESPOŁ SAMOLOTU

Wyślij rysunek pola, koncepcję montażu, dopuszczalną masę akumulatora, zasięg środka ciężkości, dane dotyczące prądu lotu, wymagania dotyczące złączy i kabli, informacje o ładowarce, cel misji i roczne zapotrzebowanie.

Często zadawane pytania

Jaka jest nominalna energia pakietu 51,8V 105Ah?

Przy podanym napięciu znamionowym 51,8 V i pojemności 105 Ah, energia nominalna wynosi 5439 Wh.

Dlaczego nie jest to po prostu większy akumulator 72Ah?

Model 105 Ah zasadniczo zmienia problem mechaniczny: masa wzrasta do 15,6 kg, a wysokość do 420 mm, więc montaż, środek ciężkości, obsługa i dostęp do złączy stają się głównymi ograniczeniami projektowymi.

Kiedy zamiast tego wybrać model 72Ah?

Wybierz model 72Ah, gdy dron potrzebuje dużej wytrzymałości, ale nie może zaakceptować masy lub obwiedni modelu 105Ah, lub gdy priorytetem jest efektywność wykorzystania energii do masy.

Czy wartości znamionowe prądu 105A i 525A są zweryfikowane?

Nie. Są to odniesienia arytmetyczne z rozdziałów 1C i 5C. HSS Energy potwierdza prąd ciągły/szczytowy i czas trwania zatwierdzonej konfiguracji projektu.

Co należy sprawdzić przed wyborem akumulatora do drona 105Ah?

Przed wybraniem modelu 105Ah należy podać ograniczenia napięcia statku powietrznego, dzienniki rzeczywistego prądu, rysunek wnęki akumulatora, dopuszczalną masę, docelowy środek ciężkości, koncepcję montażu, wymagania dotyczące złączy i kabli, profil ładowarki i oczekiwane roczne zapotrzebowanie.
