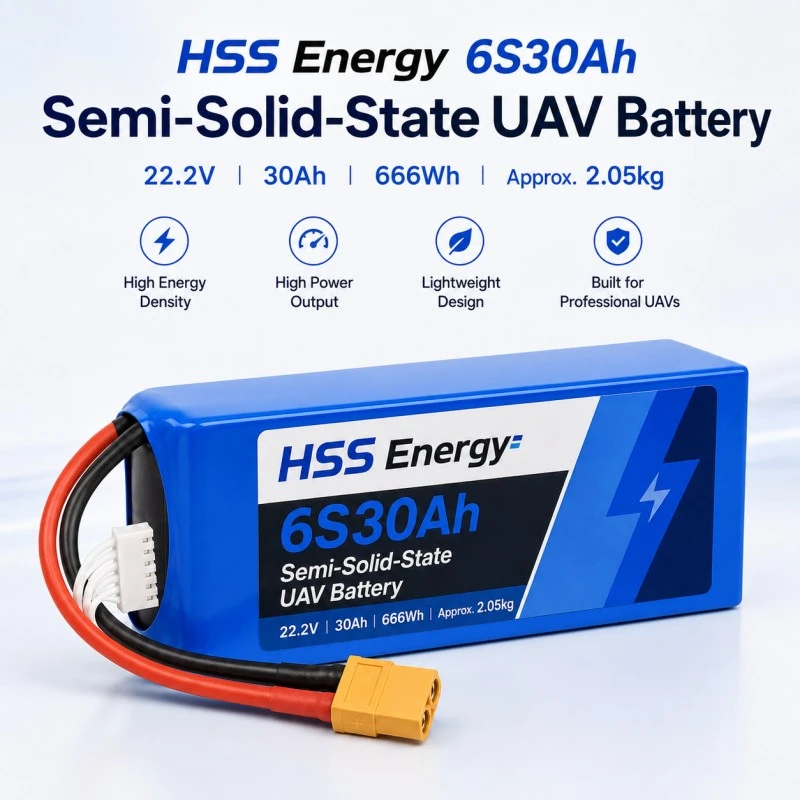

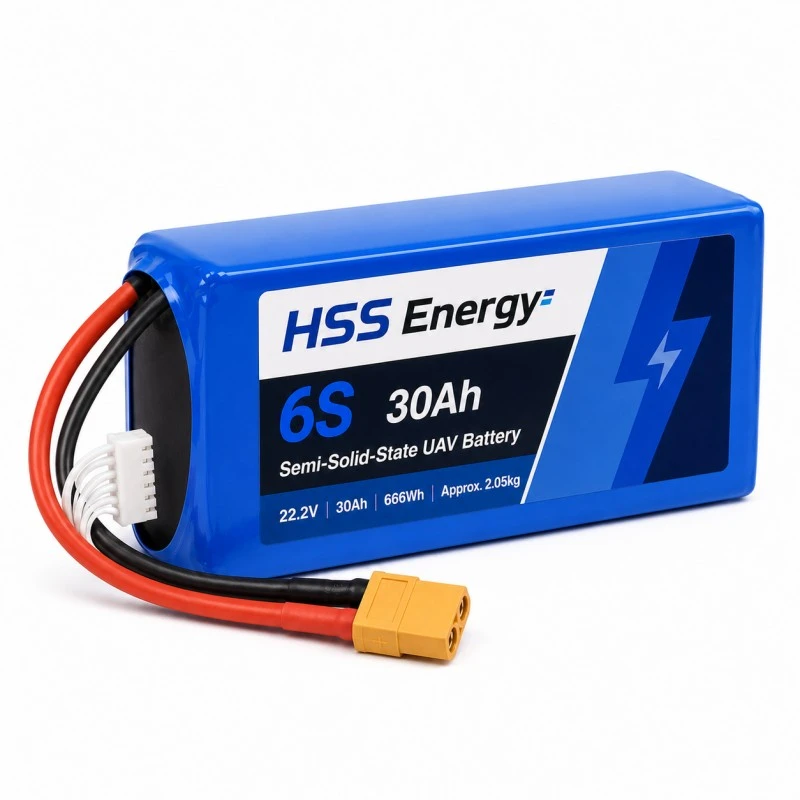

Bateria UAV 6S 30000 mAh

Bateria UAV 6S 30000 mAh dostarczana przez HSS Energy to pakiet półprzewodnikowy 22,2 V i 30 Ah zbudowany na platformie z pojedynczymi ogniwami o mocy 350 Wh/kg. Energia nominalna wynosi 666 Wh, a masa gotowego opakowania wynosi około 2,05 kg, co daje obliczoną wartość referencyjną pełnego opakowania wynoszącą około 325 Wh/kg. Dzięki szerokości 68 mm obudowa jest znacznie węższa niż w przypadku platformy wysokoenergetycznej 40 Ah, a zweryfikowana obciążalność ciągła 90 A nadaje temu SKU inną rolę niż lżejsze opcje 16 Ah i 22 Ah.

Głównym powodem zakupu nie jest sama maksymalna pojemność. HSS 6S30Ah jest przeznaczony do niestandardowych programów samolotów 6S, które wymagają silniejszego stopnia prądu stałego, pozostając jednocześnie w znanej architekturze 22,2 V. Ostateczna przydatność nadal zależy od limitów napięcia statku powietrznego, prądu stałego i maksymalnego, czasu trwania prądu maksymalnego, geometrii komory akumulatora, złącza, profilu ładowarki, temperatury i walidacji próbki.

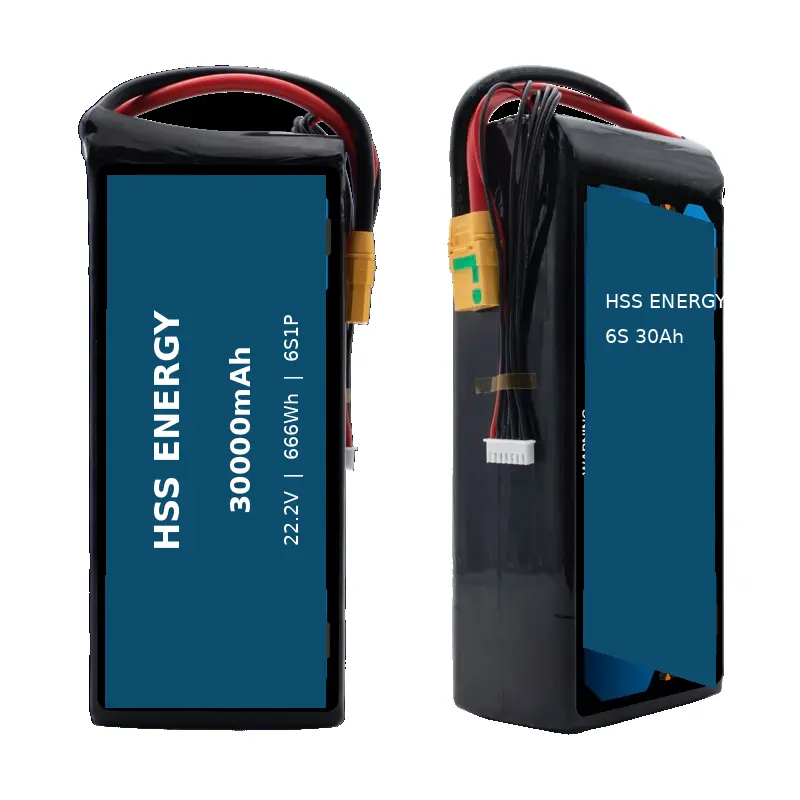

Widok produktu z przodu i z boku HSS Energy HSS 6S30Ah.

Specyfikacje produktu - Elektryczność i energia

Specyfikacje produktu — działanie, mechanizmy i interfejs

Wyniki cyklu życia różnią się w zależności od szybkości ładowania/rozładowania, głębokości rozładowania, temperatury, sposobu przechowywania i kryteriów końca życia. Skorzystaj z warunków testów i odbioru mających zastosowanie do zatwierdzonej zamówionej konfiguracji.

Granica prądu: najpierw obciążenie ciągłe, następnie prąd maksymalny

W przypadku tego półprzewodnikowego akumulatora UAV zweryfikowana wartość znamionowa ciągłego wynosi 90 A przy 3°C. Wartość 300 A to maksymalna wartość znamionowa rozładowania 10 C i nie należy jej traktować jako prądu ciągłego. Obowiązujący maksymalny czas trwania prądu jest określony zgodnie z zatwierdzoną konfiguracją akumulatora, warunkami rozruchu, chłodzeniem, temperaturą i cyklem pracy statku powietrznego. Dostarczaj zmierzone dzienniki prądu za każdym razem, gdy układ napędowy zbliża się do górnej granicy prądu.

Dlaczego w zestawie produktów HSS 6S występuje akumulator 30Ah?

HSS 6S30Ah nie jest powiększoną stroną 22Ah i nie jest zmniejszoną stroną 40Ah. Jego rolą matrycy jest wyższy prąd ciągły w rodzinie 6S. Poniższe porównanie stanowi wskazówki dotyczące wyboru rodziny produktów w oparciu o zweryfikowaną energię, masę, prąd ciągły, platformę ogniwa i kopertę mechaniczną; nie jest to automatyczne oświadczenie o kompatybilności statku powietrznego.

W porównaniu z HSS 6S22Ah, platforma 30Ah dodaje 177,6Wh energii nominalnej i prądu ciągłego 24A, zwiększając jednocześnie przybliżoną masę opakowania o około 430g i szerokość o 13mm. W porównaniu z platformą 40Ah High Energy, akumulator HSS 6S30Ah zapewnia o 222 Wh mniej energii nominalnej, ale ma o 10 A wyższą obciążalność prądową, jest o około 300 g lżejszy oraz ma cieńszą i krótszą obudowę o wymiarach 68 x 78 x 195 mm. Właśnie dlatego rola wysokoprądowego akumulatora UAV 6S należy do gniazda 30Ah, a nie jest powielana w całej rodzinie.

Dopasowanie zastosowania: działający samolot 6S, który potrzebuje większego prądu stałego

Oferta akumulatorów do dronów o pojemności 30 Ah jest przeznaczona dla niestandardowych samolotów 6S, w których głównym czynnikiem wyboru jest stałe zapotrzebowanie na energię elektryczną. Podstawowym rozwiązaniem jest niestandardowa platforma wielowirnikowa 6S lub działająca platforma wielowirnikowa, która może pomieścić akumulator o masie około 2,05 kg i obudowę o wymiarach 68 x 78 x 195 mm. Ocena wtórna może obejmować kompatybilne projekty obserwacyjne w rolnictwie, przemyśle lub wielkoformatowe projekty wielowirnikowe, gdy zostaną potwierdzone pełne wymagania dotyczące napięcia, prądu, mechaniki i ładowarki.

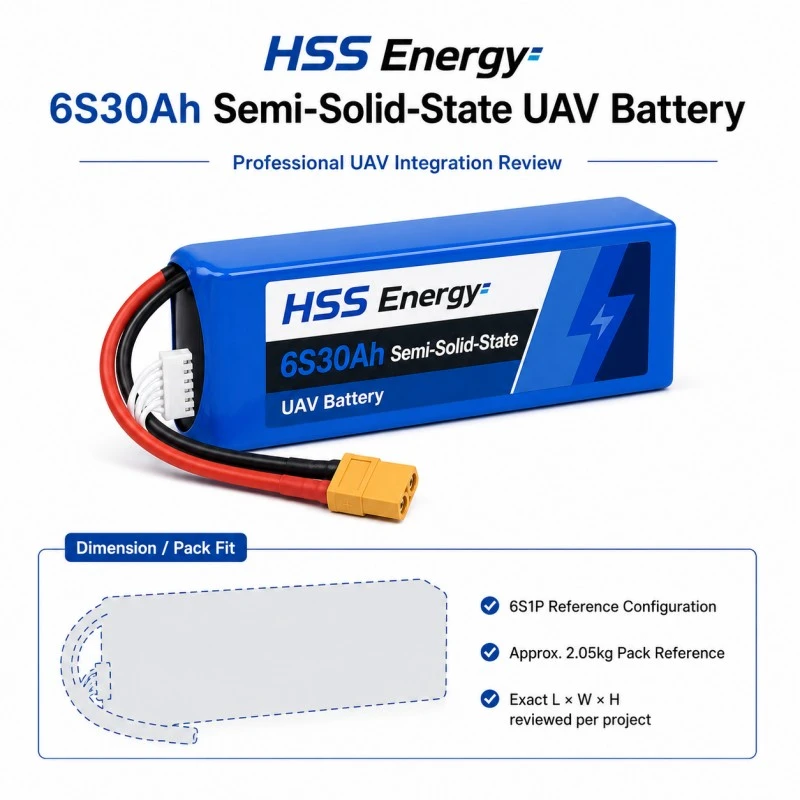

Dopasowanie mechaniczne i ścieżki zasilania

Zestaw akumulatorów litowych UAV należy oceniać jako część instalacji statku powietrznego, a nie jako izolowaną liczbę pojemności. Potwierdź środek ciężkości, utwierdzenie, dostęp do złącza, promień zgięcia kabla, chłodzenie, ścieżkę usuwania akumulatora i maksymalną zainstalowaną obwiednię. Referencyjny przewód zasilający 10AWG i złącze XT90 są opcjami, dlatego ostateczna długość kabla, polaryzacja, kierunek wyjścia i układ złączy powinny zostać zamrożone na zatwierdzonym rysunku.

Dane wejściowe dotyczące wyboru OEM

Aby uzyskać recenzję akumulatora UAV 22,2 V 30000 mAh, wyślij HSS Energy typ statku powietrznego lub projektu, zakres napięcia roboczego, prąd stały, maksymalny prąd i czas trwania, profil misji docelowej, maksymalną masę akumulatora, rysunek wnęki akumulatora, złącze, długość kabla, informacje o ładowarce, temperaturę roboczą, liczbę próbek i miejsce docelowe.

Kiedy 30Ah nie jest właściwym gniazdem matrycy

Widoczność procesu produkcyjnego dla nabywców OEM

W przypadku tej wysokoprądowej platformy 6S widoczność procesu pomaga nabywcom OEM zrozumieć, w jaki sposób sprzęt do przygotowania procesu ogniwa i przetwarzania elektrod wpasowuje się w przepływ pracy. Poniższe zdjęcia warsztatowe przedstawiają urządzenia produkcyjne i zorganizowane obszary procesowe. Są one prezentowane wyłącznie w kontekście produkcyjnym; wymagania jakościowe produktu końcowego są określone w zatwierdzonej specyfikacji i planie przyjęcia próbki.

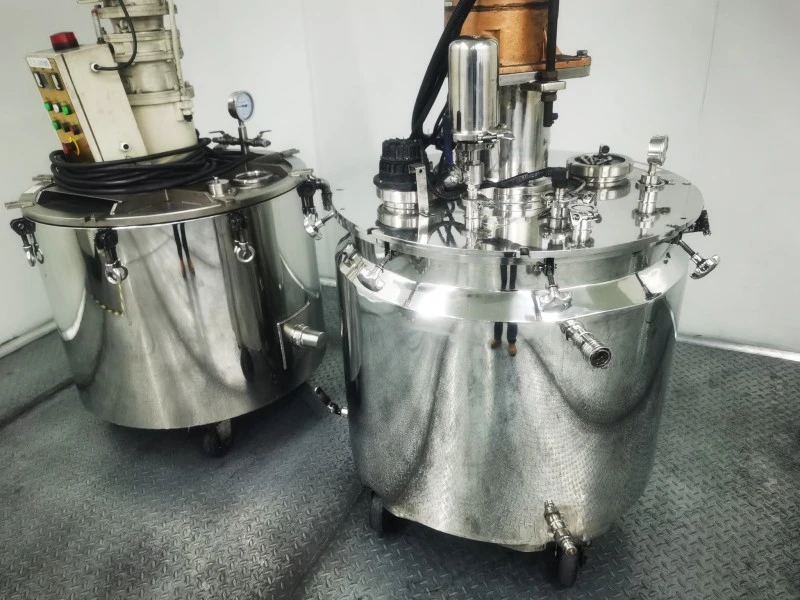

Sprzęt do mieszania procesów komórkowych w obszarze produkcyjnym.

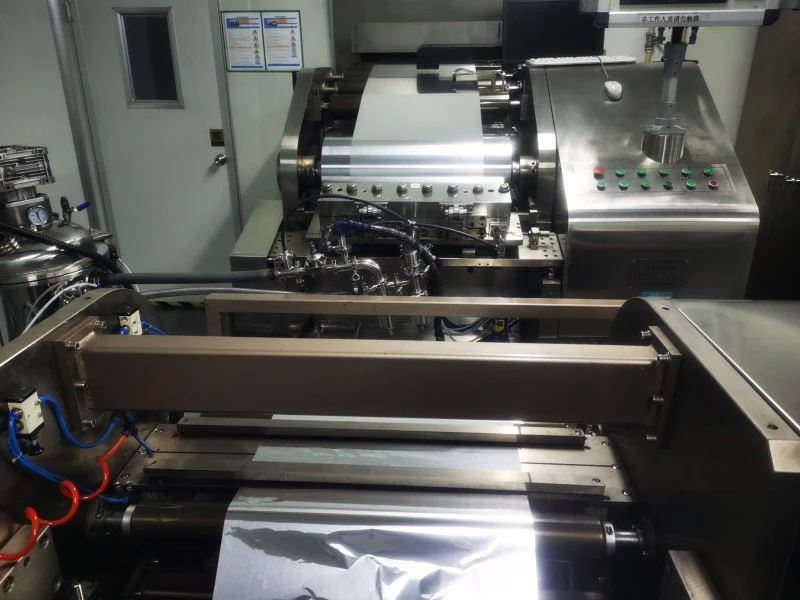

Sprzęt do obróbki elektrod w procesie produkcyjnym.

Od bieżącego wymagania do wydanej konfiguracji

Ścieżka komercyjna dla HSS 6S30Ah powinna rozpocząć się od aktualnego profilu statku powietrznego, a nie samej pojemności. HSS Energy może następnie zamrozić limity elektryczne, kopertę mechaniczną, konfigurację kabli i złączy, etykietę, wymagania dotyczące ładowarki i kryteria akceptacji próbek przed wydaniem rysunku zamówienia.

Lista kontrolna zamrożenia konfiguracji OEM

Często zadawane pytania

Jaka jest główna rola HSS 6S30Ah w matrycy produktu?

Jest to opcja 6S o wyższym natężeniu prądu w aktualnej macierzy pojemności HSS. Łączy w sobie energię nominalną 666 Wh z ciągłym rozładowaniem 90 A i kopertę o wymiarach 68 x 78 x 195 mm, umieszczoną pomiędzy lżejszą platformą 22 Ah a platformą o wyższej mocy zainstalowanej 40 Ah.

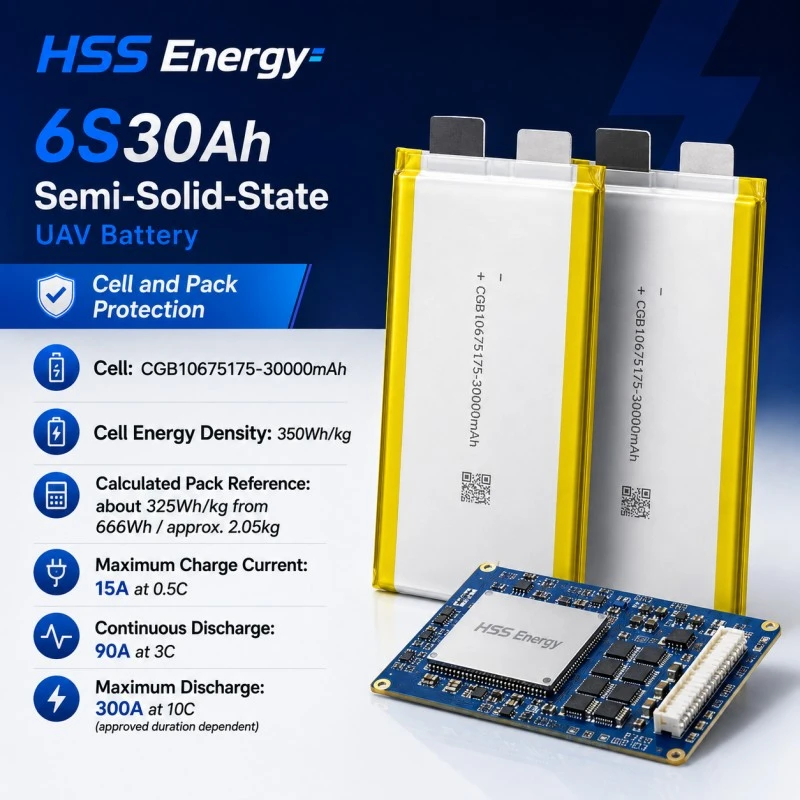

Czy 350 Wh/kg opisuje gotowy zestaw akumulatorów?

Nie. 350 Wh/kg to wartość gęstości energii pojedynczego ogniwa. W oparciu o energię nominalną wynoszącą 666 Wh i masę gotową w przybliżeniu 2,05 kg, obliczona wartość odniesienia dla pełnego opakowania wynosi około 325 Wh/kg.

Czy 300A to wartość znamionowa ciągłego rozładowania?

Nie. Ciągłe rozładowanie wynosi 90 A w temperaturze 3°C. Wartość 300 A oznacza maksymalne rozładowanie w temperaturze 10°C, a odpowiedni czas trwania jest zgodny z zatwierdzoną konfiguracją i warunkami pracy.

Dlaczego miałbym wybrać 30Ah zamiast 40Ah?

Wybierz opcję 30Ah, gdy wartość znamionowa prądu ciągłego 90A, mniejsza masa o około 300 g i mniejsza obudowa o wymiarach 68 x 78 x 195 mm są ważniejsze niż wyższa zainstalowana energia platformy 40Ah i wyższa obliczona energia referencyjna pakietu.

Jakie ustawienia ładowania są określone?

Maksymalny prąd ładowania wynosi 15 A przy 0,5 C z odcięciem ładowania 25,5 V. Użyj profilu ładowarki i złącza wagi zatwierdzonych dla zamówionej konfiguracji 6S.

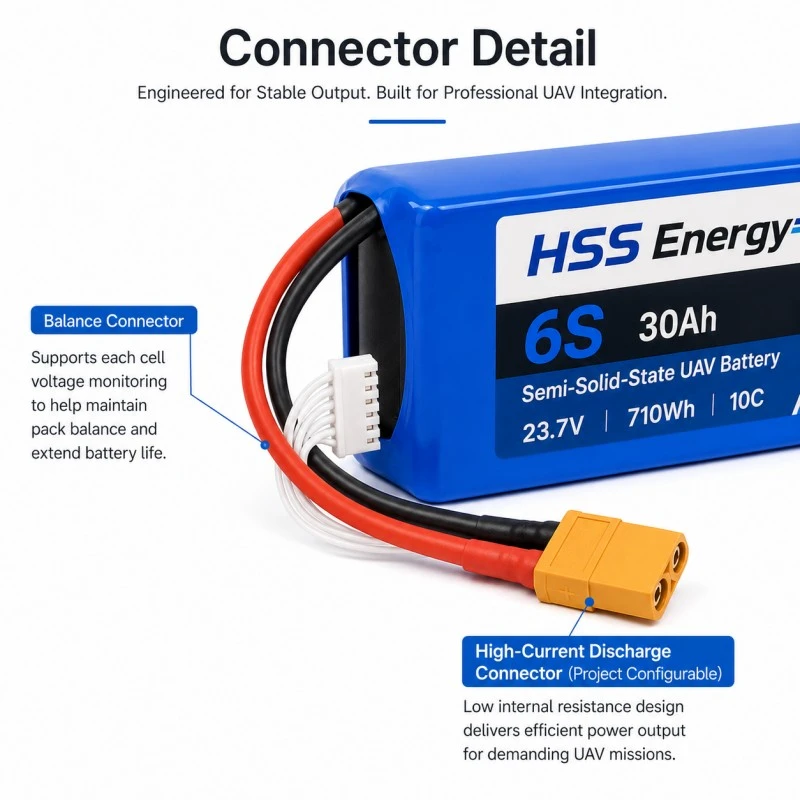

Czy XT90, długość i kierunek kabla można dostosować?

Konfiguracja referencyjna obejmuje opcjonalne złącze XT90, przewód zasilający 10AWG 150 mm i złącze balansu XH-7P. Ostateczne złącze, długość kabla, polaryzacja i kierunek wyjścia można sprawdzić i zapisać na zatwierdzonym rysunku zamówienia.

Czy jest to bezpośredni zamiennik opatentowanego inteligentnego akumulatora UAV?

Nie automatycznie. Zastrzeżone systemy mogą wymagać funkcji komunikacji, obudowy, blokowania, monitorowania lub ładowania wykraczających poza napięcie i pojemność. Wyślij do sprawdzenia szczegóły dotyczące interfejsu akumulatora statku powietrznego i ładowarki.

Wyślij profil prądu statku powietrznego, rysunek wnęki akumulatora i szczegóły ładowarki, aby firma HSS Energy mogła potwierdzić, czy HSS 6S30Ah to właściwa pozycja matrycy do pobierania próbek.
