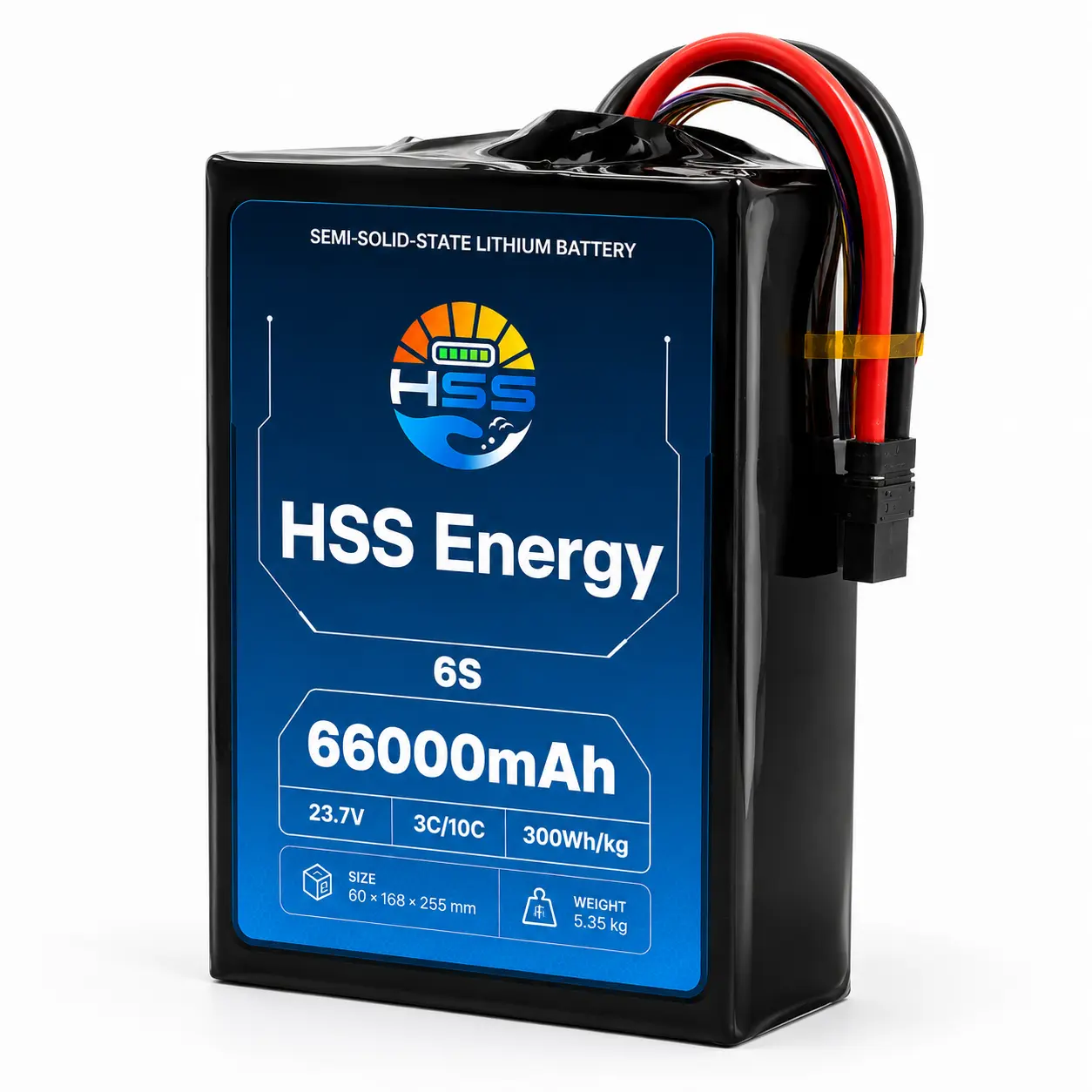

Konfigurowalny akumulator UAV 6S 66000 mAh stanowi nowy, wielkoformatowy krok w porównaniu z konwencjonalnym zakresem pojemności 6S firmy HSS Energy. Jest przeznaczony do programów samolotów, które wymagają znacznie większej ilości zainstalowanej energii przy jednoczesnym zachowaniu architektury 6S klasy 23,7 V. Kluczowy kompromis przy zakupie jest jasny: 66 Ah zwiększa energię misji, ale pakiet 5,35 kg i koperta 255 mm sprawiają, że pojemność wnęki na akumulator, środek ciężkości, wyjście kabla i zapotrzebowanie na prąd są ważniejsze niż w przypadku mniejszych pakietów HSS 6S.
|
Parametr |
Specyfikacja |
|
Model produktu |
HSS 6S2P-66Ah |
|
Kategoria produktu |
Półstały akumulator litowy UAV |
|
Konfiguracja |
6S2P |
|
Napięcie nominalne |
23,7 V |
|
Pojemność nominalna |
66000mAh / 66Ah |
|
Energia nominalna |
1564,2Wh |
|
Opublikowana gęstość energii |
Wartość 300 Wh/kg pokazana w dostarczonym numerze produktu |
|
Obliczone odniesienie do pakietu |
Około 292 Wh/kg (1564,2 Wh / 5,35 kg) |
|
Waga opakowania |
Około. 5,35 kg |
|
Rozmiar opakowania (dł. x szer. x wys.) |
60 x 168 x 255 mm |
|
Pokazano szybkość rozładowania |
3C / 10C pokazane w odnośniku produktu |
|
Arytmetyczne odniesienie prądu |
198A w 3C; 660A przy 10C (tylko odniesienia arytmetyczne, nie zweryfikowane limity pakowania) |
|
Interfejs zasilania/równoważenia |
Pokazano wysokoprądowy przewód zasilający i interfejs wagi; ostateczna konfiguracja złącza współpracującego i kabla potwierdzona dla zatwierdzonego zamówienia |
|
Profil ładowania |
Dopasowane ładowanie seryjne; Potwierdzono napięcie/prąd ładowania i przepływ pracy ładowarki dla ostatecznej konfiguracji |
Akumulator UAV 6S2P 66Ah jest praktycznym rozwiązaniem, gdy statek powietrzny musi pozostać na 6S, ale istniejący pakiet nie zapewnia już wystarczającej energii do misji. Pozostawia większy margines masy i instalacji niż opcja 80Ah, dlatego w pierwszej kolejności należy sprawdzić dopasowanie wnęki, środek ciężkości, dostęp do złączy i rzeczywisty prąd lotu.
|
Punkt wyboru |
6S2P 66Ah |
6S2P 80Ah |
|
Energia nominalna |
1564,2Wh |
1848Wh |
|
Masa opakowania |
Około. 5,35 kg |
Około. 7,4 kg |
|
Koperta |
60 x 168 x 255 mm |
155 x 110 x 230 mm |
|
Pozycja produktu |
Step-up wielkoformatowy |
Oddział 6S o maksymalnej wydajności |
|
Wybierz kiedy |
Masa nadal ma znaczenie |
Dominuje energia zainstalowana |
W przypadku akumulatora UAV 23,7 V 66 Ah dopasowanie mechaniczne jest kwestią inżynieryjną pierwszego rzędu. Wyślij rysunek wnęki akumulatora lub kopertę o maksymalnej długości x szer. x wys., dopuszczalną masę opakowania, kierunek montażu, wyjście kabla, ścieżkę usuwania i docelowy środek ciężkości. Obudowa o wymiarach 60 x 168 x 255 mm jest wysoka i wąska w jednej osi, więc sama dostępna objętość nie gwarantuje dopasowania do instalacji.

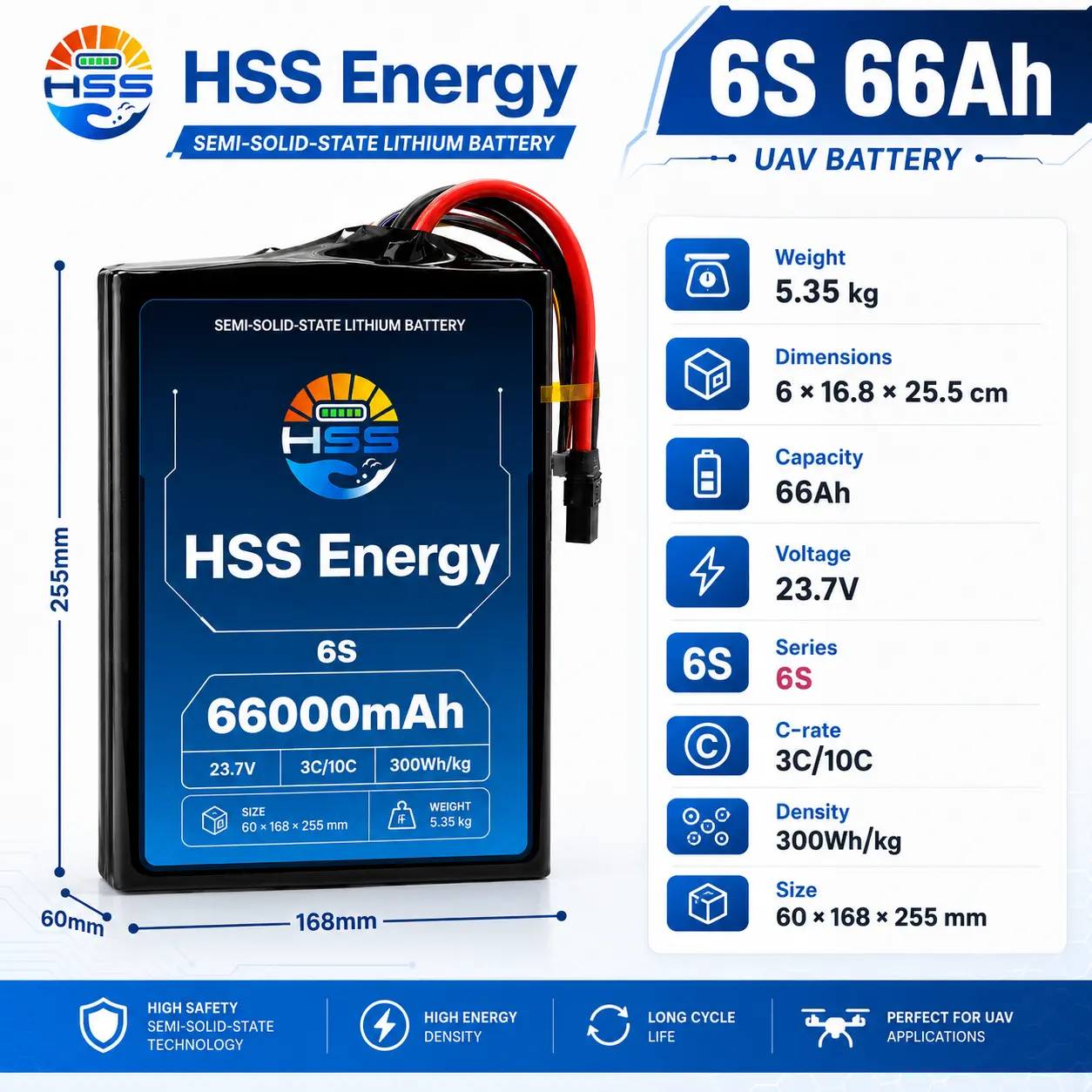

Odniesienie do montażu mechanicznego dla platformy 6S2P 66Ah; wymiary i masa są częścią decyzji dotyczącej integracji statku powietrznego.
|
6S2P KONFIGURACJA |
23,7 V WOLTAŻ |
60 x 168 x 255 mm ROZMIAR OPAKOWANIA |
5,35 kg PAKOWANIE MASY |
Bateria do drona o pojemności 66 Ah i współczynnikach referencyjnych 3C/10C daje wartości arytmetyczne 198 A i 660 A, gdy pojemność jest pomnożona przez współczynnik C. Liczby te nie są przedstawiane jako zweryfikowane limity ciągłego lub szczytowego prądu pakietu. Podaj zmierzony średni prąd, maksymalny prąd, czas trwania zdarzenia, ograniczenia sterownika napędu i wymagania dotyczące złączy przed zatwierdzeniem ostatecznej wersji.
|
WYBIERZ TEN SKU KIEDY Wybierz tę konfigurację, jeśli dron musi pozostać w trybie 6S, ale potrzebuje znacznie więcej zainstalowanej energii niż mniejsze pakiety HSS 6S. |
PRZEJDŹ DO INNEGO SKU KIEDY przejść na 80Ah, gdy maksymalna zainstalowana energia przewyższa dodatkową masę pakietu; przejdź do mniejszego pakietu 6S, gdy dominującym ograniczeniem jest objętość zatoki lub masa samolotu. |
Zestaw akumulatorów UAV o pojemności 66 Ah można ocenić pod kątem profesjonalnych projektów wielowirnikowych, rolniczych, mapowych i przemysłowych UAV po dopasowaniu masy statku powietrznego, obciążenia elektrycznego i geometrii instalacji. Jest to szczególnie istotne, gdy platforma musi pozostać w rodzinie napięć 6S przechodząc jednocześnie na znacznie większy zapas energii.
Profesjonalny kontekst aplikacji UAV dla platformy step-up 66Ah; ostateczne dopasowanie zależy od obciążenia statku powietrznego, masy, zatoki i walidacji interfejsu.
W przypadku nabywców zaopatrujących się w półstały akumulator do drona o pojemności 66000 mAh firma HSS Energy może sprawdzić istniejącą etykietę akumulatora 6S, maksymalną obwiednię wnęki, dopuszczalną masę, wyjście kabla, złącze, ładowarkę i zmierzony profil prądu. Przegląd koncentruje się na tym, czy dron może ulepszyć mniejszy pakiet 6S bez tworzenia nowych problemów z masą, środkiem ciężkości, dostępem lub ścieżką prądu.
W przypadku samolotu już latającego na 6S zacznij od akumulatora używanego dzisiaj. Przed zmianą pojemności porównaj jego rozmiar, położenie złącza, wyjście kabla, ładowarkę i dopuszczalną masę z pakietem 66Ah. W wielu projektach modernizacyjnych te szczegóły dopasowania mają większe znaczenie niż liczba Ah.
|
Zacznij od istniejącego pakietu Sprawdź obwiednię prądu, zainstalowaną masę, ładowarkę, położenie złącza i rzeczywisty prąd lotu, zanim zdecydujesz, czy 66Ah to praktyczny krok naprzód. |
Dopasuj złącze, a nie tylko wtyczkę Potwierdź pasujące złącze, polaryzację, przekrój kabla, długość, kierunek wyjścia, promień zgięcia i odciążenie. Nadal musi być dostępny po instalacji. |
|
Czy wejdzie i wyjdzie? Pakiet może mieścić się w dostępnej objętości, ale nadal będzie trudny do zainstalowania lub usunięcia. Sprawdź utwierdzenie, przestrzeń zgięcia kabla, dostęp do złącza i środek ciężkości. |
Etykieta OEM i identyfikator produktu Zatwierdzone zamówienia mogą zawierać identyfikację modelu, ostrzeżenia, kod kreskowy lub kod QR, identyfikator partii i oznaczenia kartonu, dzięki czemu można łatwo zidentyfikować zapasy zamienne. |
|

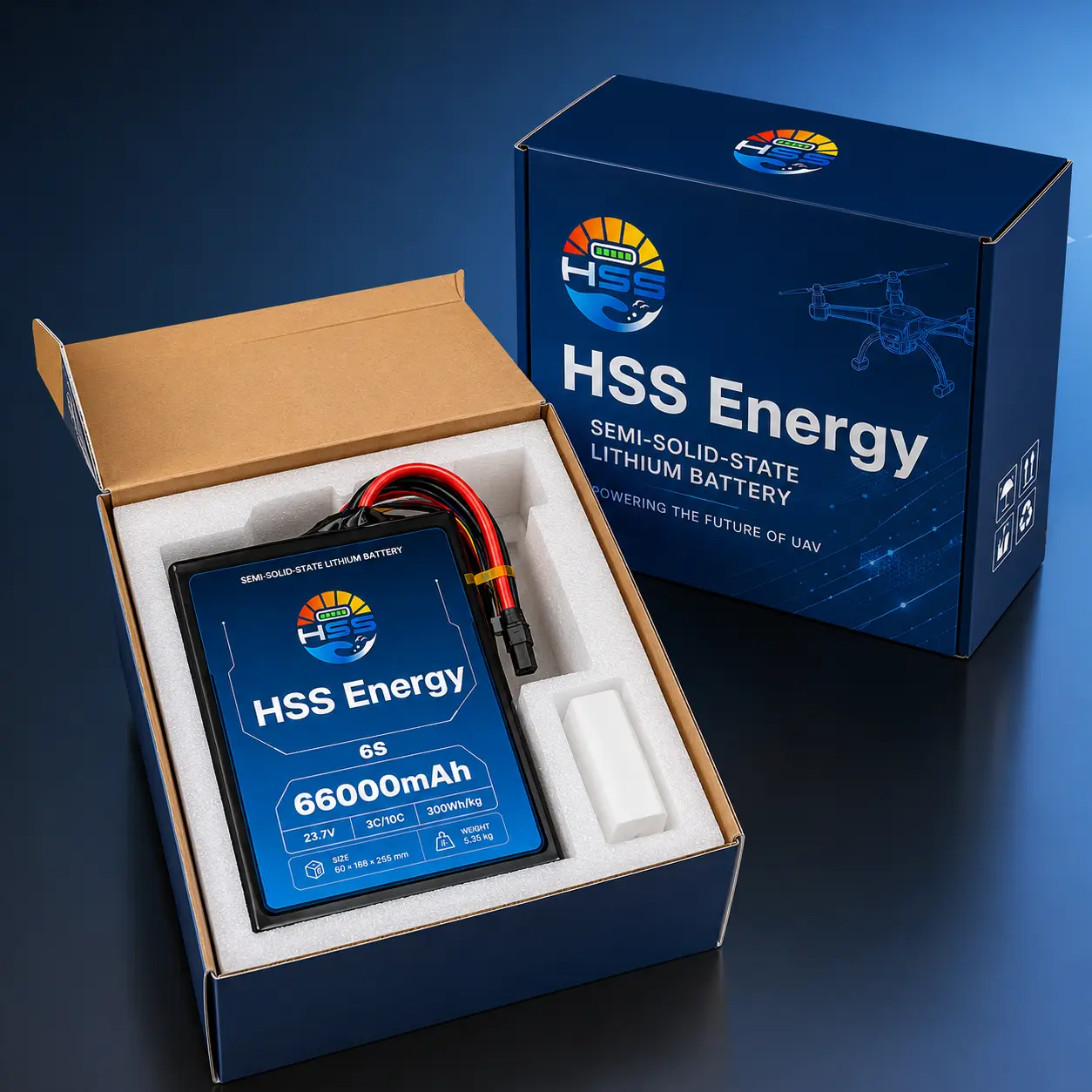

Pakowanie na potrzeby programów wymiany Ochrona złączy, amortyzacja, orientacja opakowania, kartony, identyfikacja partii i obsługa miejsca docelowego mogą być dopasowane do zamówienia. |
Zamroź konfigurację po próbce Po sprawdzeniu statku powietrznego zapisz złącze, układ kabla, etykietę i szczegóły opakowania, aby kolejne zamówienia były zgodne z tą samą zatwierdzoną konfiguracją. |
WYŚLIJ AKTUALNĄ KONFIGURACJĘ 6S
Wyślij aktualną etykietę akumulatora, wymiary pola, dopuszczalną masę, zdjęcie złącza, długość kabla, dane ładowarki, prąd lotu, kierunek montażu i oczekiwaną ilość.
Wybierz 66Ah, gdy dron potrzebuje dużego zwiększenia energii, ale nadal ma znaczną masę lub ograniczenia instalacyjne. Przejdź na 80Ah, gdy maksymalna zainstalowana energia jest ważniejsza niż dodatkowa masa pakietu.
Nie. Są to wartości współczynnika C odnoszące się do produktu. Prąd ciągły, prąd szczytowy i dopuszczalny czas trwania są potwierdzone w odniesieniu do zatwierdzonego pakietu, złącza, układu chłodzenia i profilu obciążenia statku powietrznego.
Wyślij limity napięcia statku powietrznego, średni i szczytowy prąd, wymiary wnęki na akumulator, dopuszczalną masę akumulatora, wymagania dotyczące złączy, długość kabla, informacje o ładowarce i oczekiwany cykl pracy misji.
Tak. Typ złącza, długość kabla, wyjście kabla i oznakowanie można sprawdzić w ramach konfiguracji OEM/ODM.
Nie. Pojemność należy oceniać łącznie z masą opakowania, geometrią pola, przesunięciem środka ciężkości, zapotrzebowaniem na prąd i przebiegiem ładowania.
