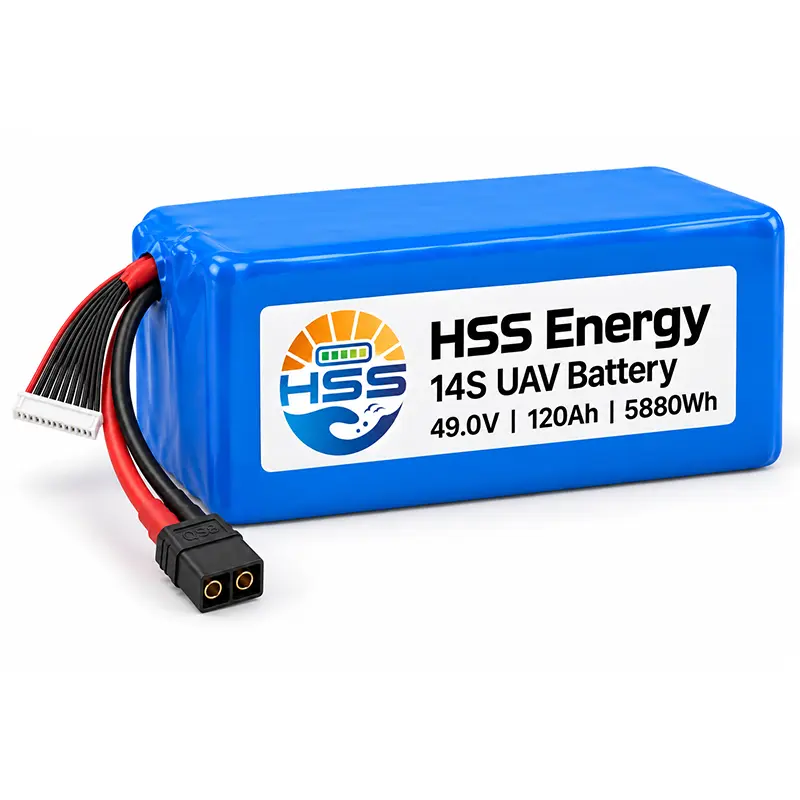

Bateria UAV 14S 120Ah

Poproś o sprawdzenie konfiguracji akumulatora UAV HSS Energy 14S 120Ah przed zamówieniem elementów montażowych. Zainstalowane obciążenie obejmuje akumulator ważący około 15,7 kg, dlatego przed poprowadzeniem kabli należy zwrócić uwagę na podpory i dostęp do manipulacji. Przewody główne 200 mm i wiązka balansująca 150 mm osiągają różne odległości od krótszego końca. Określ obie trasy za pomocą rysunku montażowego, zamiast używać przewodów do przenoszenia nadwozia. Możemy sprawdzić określoną konfigurację pod kątem pozyskiwania OEM/ODM, zamówień hurtowych i dostaw bezpośrednio do fabryki przed rozpoczęciem produkcji.

Co to jest ten pakiet 14S o dużej pojemności?

Bateria UAV 14S 120000 mAh to kompletny zespół baterii o energii nominalnej 5880 Wh. Jego pojemność może być istotna w przypadku energochłonnych projektów UAV, ale korpus ważący 15,7 kg sprawia również, że wsparcie, obsługa i przygotowanie do transportu są głównymi kwestiami przetargowymi. Nie należy go wybierać jako bezpośredniego zamiennika tylko dlatego, że inne opakowanie ma oznaczenie 14S.

Dane techniczne

Warunki środowiskowe i cykl życia

Wymiary mechaniczne

Opcjonalne interfejsy

Energia nominalna to napięcie pomnożone przez pojemność. Gęstość energii ogniwa nie jest gęstością energii gotowego opakowania. Limity temperatury roboczej nie określają dopuszczalnej temperatury ładowania.

Funkcje mające wpływ na samolot i zespół naziemny

W przypadku akumulatora 49 V 120 Ah napięcie nominalne, odcięcie ładowania i użyteczne napięcie systemu to różne dane wejściowe podczas planowania. Duża wartość energii nie narusza granicy prądu ciągłego 180 A. Korpus i układ przewodów również wymagają rozwiązania montażowego, które podtrzyma akumulator niezależnie od jego kabli.

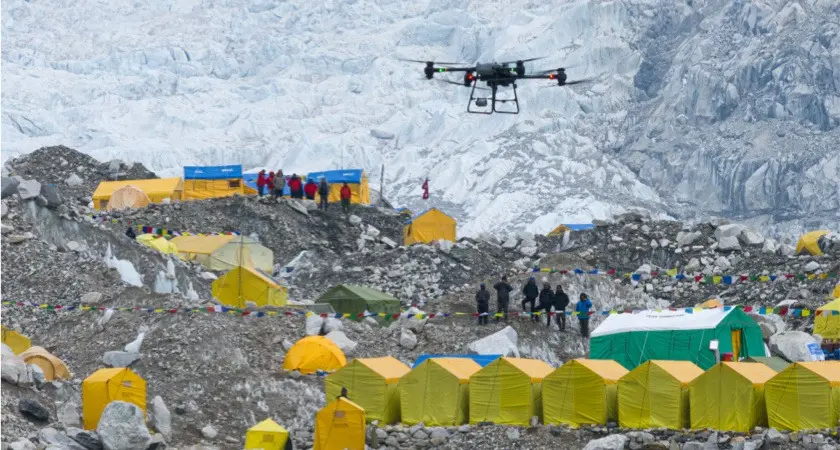

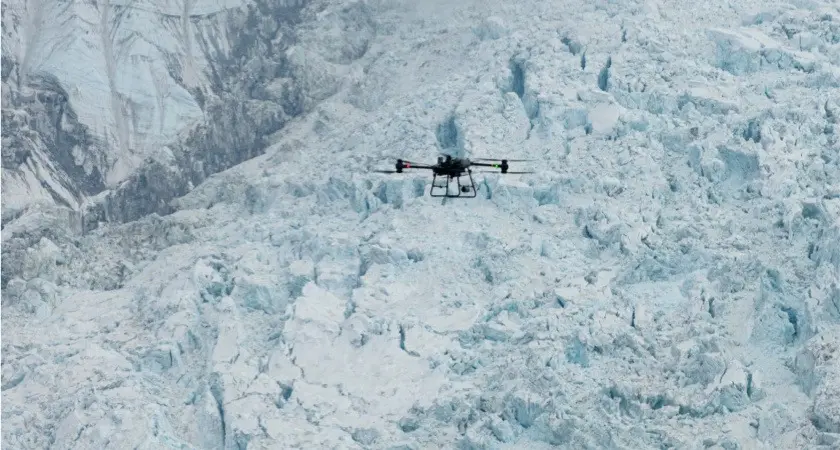

Udokumentowana praca dostawcza DJI w Nepalu ilustruje praktyczne oddzielenie trasy powietrznej od logistyki naziemnej w środowisku górskim. Są to obrazy niezależnych aplikacji, a nie loty z napędem HSS lub dowód wydajności tego pakietu na dużych wysokościach. Podkreślają, dlaczego plan misji musi uwzględniać zarówno statek powietrzny, jak i sprzęt obsługujący ludzi.

środek zapobiegawczy

Oprzyj cały pakiet akumulatorów 14S 120 Ah na odpowiedniej powierzchni montażowej i zabezpiecz go przed przemieszczaniem. Zostaw miejsce na połączenia główne i balansowe. Nie podnosić za przewody, nie umieszczać ładunków ograniczających na wyjściu kabla ani nie dociskać korpusu akumulatora do odsłoniętych zacisków.

Rzeczywista demonstracja przypadku

W odległych miejscach pracy w nepalskiej bazie przestrzeń umożliwiająca dostęp do sprzętu i jego obsługę może być ograniczona. Należy jasno określić rozmieszczenie pudełek opakowaniowych podczas wymiany sprzętu, a także sposób zabezpieczenia sprzętu końcowego przed instalacją.

Typowe błędy i właściwe podejście

Różne formy pakowania i transportu

Oferta baterii UAV 14S 120Ah powinna odróżniać zatwierdzoną konfigurację baterii od zakresu opakowania i transportu. Określ miejsce docelowe, wielkość zamówienia, warunki odbioru i wszelkie wymagania klienta dotyczące pakowania. Ostateczna trasa, dokumenty transportowe i akceptacja przewoźnika zależą od faktycznej konfiguracji i wysyłki.

Różne formy pakowania i transportu: Oddziel opakowania i chroń interfejsy

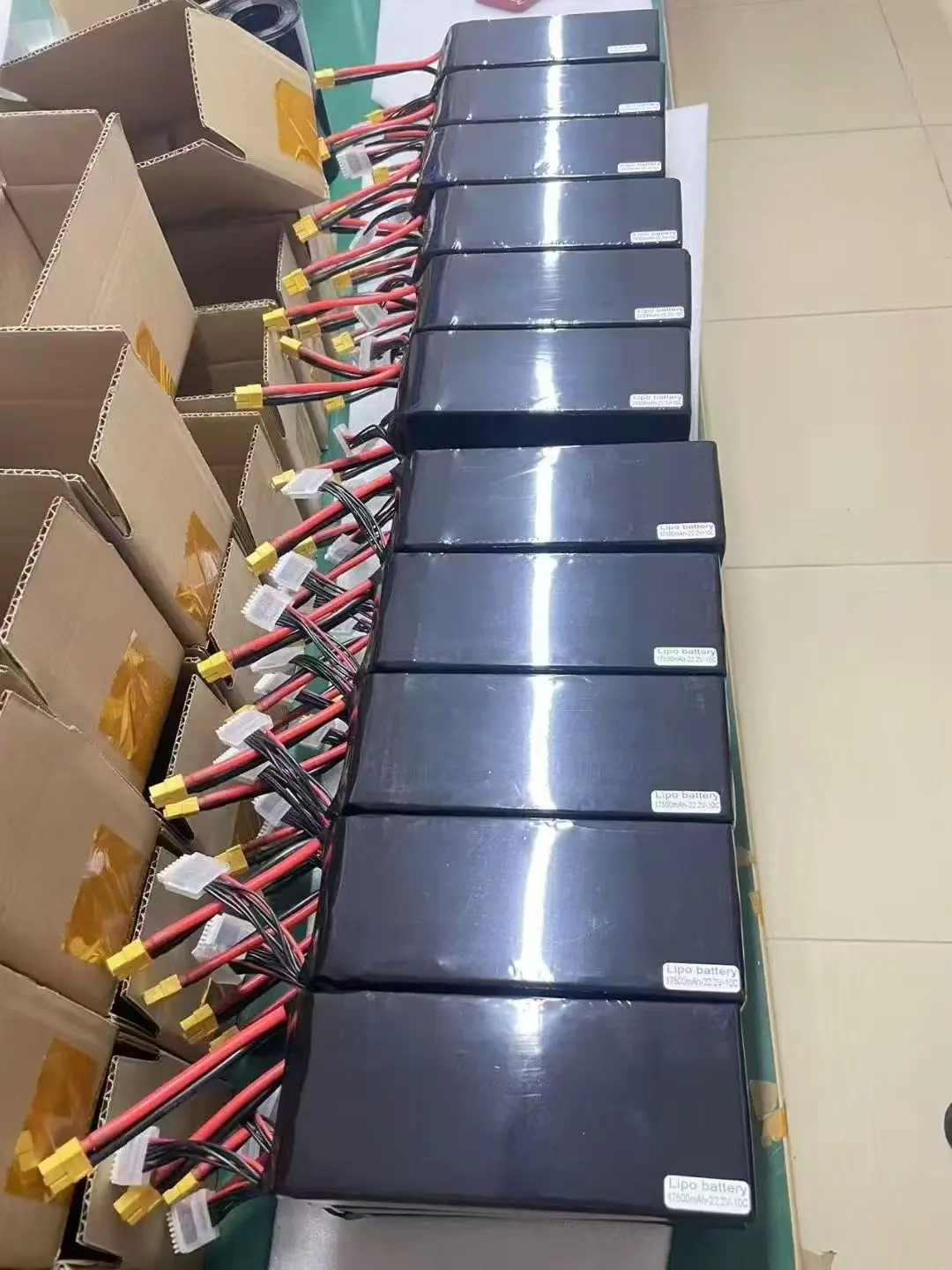

Zdjęcie partnera w miejscu pakowania przedstawia akumulatory obok podzielonych kartonów, ilustrując przygotowanie opakowania do innych konfiguracji. Dla tego zamówionego modelu należy uzgodnić, w jaki sposób unieruchomione jest ciało, w jaki sposób zabezpieczone są zaciski i w jaki sposób wyjścia kabli unikają kompresji. Ostateczna specyfikacja opakowania powinna określać ochronę całego akumulatora, a nie tylko opakowania zewnętrznego.

Tryb drugi: Odróżnij etapowanie od ukończonego opakowania transportowego

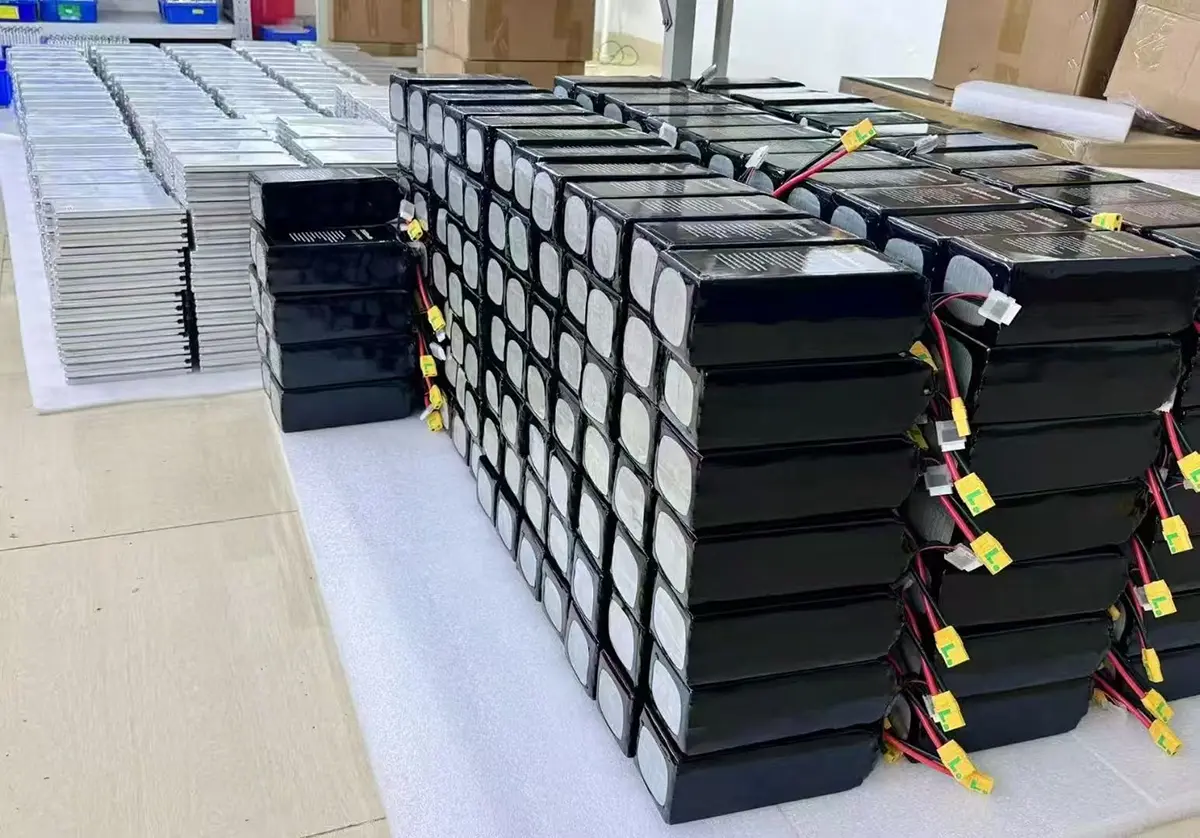

Partie akumulatorów na piance ochronnej wykazują pośredni stan przejściowy. Piana pod partią nie jest dowodem zapieczętowanego lub zatwierdzonego do transportu opakowania. Zamówienie na baterię do drona 49 V wymaga ostatecznego sposobu pakowania dopasowanego do jego masy i wymiarów, a następnie podania odpowiednich szczegółów przesyłki, a nie szacunków opartych wyłącznie na wadze samego opakowania.

Nasz serwis posprzedażny

Zgadzam się na warunki odbioru i obsługi posprzedażnej

Ustaw kontrole odbiorcze i sposób postępowania w przypadku rozbieżności w warunkach zamówienia. Obsługa posprzedażowa realizowana jest zgodnie z ustalonymi warunkami transakcji. Zachowaj ostateczną konfigurację, listę pakowania i obserwacje odbioru razem, aby wszelkie późniejsze rozmowy serwisowe mogły zidentyfikować dostarczony element i jego stan.

Poproś o wycenę konfiguracji i dostawy

Prześlij rysunek montażowy, przewidywane obciążenie elektryczne, wielkość zamówienia i miejsce docelowe. Dodaj wymagania dotyczące opakowania, etykiety, dokumentu i odbioru, aby oferta mogła odróżnić konfigurację produktu od warunków pakowania i dostawy.

Często zadawane pytania

Jaki wzrost dotyczy tego modelu?

Wysokość korpusu wynosi 410 mm z tolerancją ± 5 mm. Pełne wymiary szer. × gł. × wys. wynoszą 175 × 130 × 410 mm, każdy ± 5 mm. Zapewnij dodatkową przestrzeń na krótkie kable i system montażowy.

Czy mogę obliczyć fracht na podstawie specyfikacji 15,7 kg?

Liczba ta oznacza przybliżoną masę korpusu akumulatora, a nie masę brutto z opakowaniem lub cenę frachtu. Ostateczny karton lub skrzynia, materiały ochronne, ilość i trasa mają wpływ na szczegóły przesyłki. Poproś o zewnętrzne wymiary opakowania i wagę brutto dla uzgodnionego sposobu pakowania.

Czy opakowanie i etykiety mogą spełniać nasze wymagania dotyczące odbioru?

Podaj do przeglądu wymagane informacje na etykiecie, separację opakowań, wymagania dotyczące opakowania zewnętrznego i wszelkie ograniczenia dotyczące odbioru. Dane te należy uzgodnić z ostateczną konfiguracją baterii i trasą transportu. Niestandardowe oznakowanie marki nie zastępuje wymaganej identyfikacji produktu ani odpowiednich oznaczeń przesyłki.

Czy tę baterię można wysłać drogą lotniczą do dowolnego kraju?

Nie podjęto zobowiązania dotyczącego powszechnej żeglugi powietrznej. Miejsce docelowe, konfiguracja, ilość, obowiązująca dokumentacja i akceptacja przewoźnika muszą zostać sprawdzone w przypadku konkretnej przesyłki. Zanim potraktujesz metodę transportu jako dostępną, uwzględnij w zapytaniu wymagane miejsce i termin dostawy.

Czy dolny limit temperatury roboczej pozwala również na ładowanie w tej temperaturze?

Nie. Zakres temperatur roboczych nie stanowi ogólnego limitu temperatury ładowania. Postępuj zgodnie z warunkami ładowania dotyczącymi ostatecznej konfiguracji, w tym określonymi ograniczeniami napięcia i prądu. Docelową wartość operacyjną w niskich temperaturach należy podnieść podczas przeglądu konfiguracji, a nie wywnioskować z jednego wiersza specyfikacji.

Czy 390 Wh/kg opisuje akumulator, który podniosę i zainstaluję?

Nie. Jest to wartość gęstości energii na poziomie komórki. Do obliczeń związanych z obsługą i samolotem należy użyć masy całego pakietu wynoszącej około 15,7 kg i energii nominalnej 5880 Wh plus masę układu montażowego i dodatkowego wyposażenia.

Co powinien odnotować personel odbierający, jeśli karton lub bateria wydają się uszkodzone?

Przed instalacją zapisz identyfikację opakowania i zdjęcia stanu zewnętrznego. Zatrzymaj uszkodzony pakiet i skontaktuj się z ustalonym kanałem wsparcia; nie otwieraj go ani nie ładuj w ramach testu akceptacyjnego. Postępowanie w przypadku rozbieżności i wszelkie ustalenia dotyczące zwrotu są zgodne z warunkami zamówienia i obowiązującymi wymogami dotyczącymi wysyłki.

Jaka gwarancja i wsparcie posprzedażowe są uwzględnione?

Zakres usługi, termin, procedura oceny oraz wszelkie warunki naprawy, wymiany lub zwrotu są takie, jak uzgodniono dla transakcji. Należy je nagrać przed zakupem. Ta strona nie zapewnia uniwersalnego okresu gwarancji, bezpłatnej wymiany ani stałego czasu reakcji w przypadku wszystkich zamówień niestandardowych.

Jakie szczegóły są potrzebne do wyceny z dostawą?

W przypadku akumulatora UAV 14S 120 Ah podaj miejsce docelowe, wymaganą ilość, wymagania dotyczące montażu i złączy, wymaganą dokumentację i preferowany sposób pakowania. Podaj ograniczenia odbioru i wymaganą datę. Można wówczas uwzględnić cenę produktu, zakres opakowania i fracht bez traktowania danych dotyczących samego opakowania jako danych dotyczących przesyłki.
