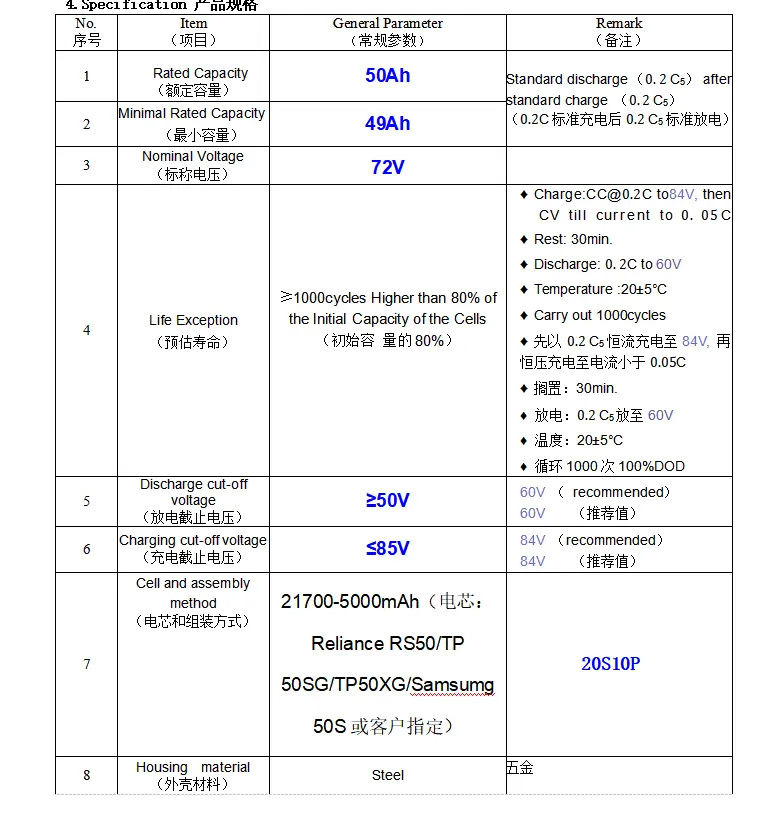

Wydajny akumulator motocyklowy należy oceniać jako część kompletnego układu pojazdu, a nie jako izolowaną skrzynkę. 72-woltowy akumulator litowy do motocykla elektrycznego o pojemności 50 Ah wykorzystuje ogniwa NCM 21700 i architekturę 20S10P, aby połączyć klasę energetyczną 50 Ah z wysokoprądową platformą do wymagających projektów dwukołowych. Dostarczona specyfikacja podaje minimalną pojemność znamionową 49 Ah, maksymalny prąd ładowania do 50 A i maksymalny ciągły rozładunek 340 A/400 A, w zależności od zatwierdzonej konfiguracji BMS lub projektu zdefiniowanego przez klienta. Dla importerów, marek i twórców osiągów praktyczną zaletą jest to, że platforma elektryczna jest już przejrzysta, a ostateczne wymiary, położenie złącza, wymagania dotyczące wyświetlania, oznakowanie i szczegóły obudowy można dostosować do rzeczywistego motocykla przed zatwierdzeniem próbki.
|
Przedmiot |
Specyfikacja |
|
Nazwa produktu |
Akumulator litowy do motocykla elektrycznego 72 V 50 Ah |
|
Marka |
Energia HSS |
|
Chemia |
NCM |
|
Napięcie nominalne |
72 V |
|
Pojemność znamionowa/minimalna |
50Ah / 49Ah |
|
Format komórki |
Ogniwa cylindryczne 21700 5000 mAh |
|
Konfiguracja komórki |
20S10P |
|
Odniesienie do modelu komórki |
Reliance RS50, TP50SG, TP50XG, Samsung 50S lub model wskazany przez klienta; wymagane ostateczne zatwierdzenie BOM |
|
Materiał obudowy |
Obudowa stalowa/metalowa |
|
Wyświetlacz |
Wyświetlacz mocy LCD pokazany na dołączonej wizualizacji produktu |
|
Metoda ładowania |
CC @ 0,2C do 84V, następnie CV, aż prąd spadnie do 0,05C |
|
Zalecane napięcie ładowania |
84V |
|
Napięcie odcięcia ładowania |
≤85 V |
|

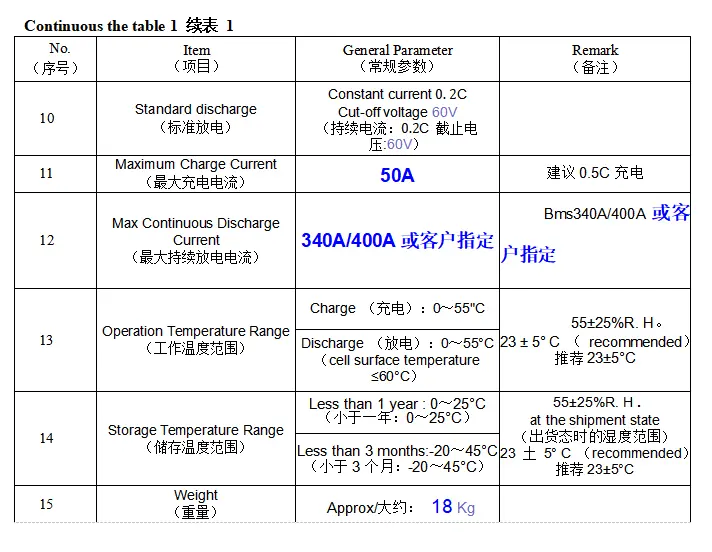

Maksymalny prąd ładowania |
50A; w dostarczonym arkuszu zaleca się ładowanie 0,5°C |
|
Standardowe rozładowanie |
0,2°C do 60 V |
|
Zalecane odcięcie rozładowania |
60 V |
|
Napięcie odcięcia rozładowania |
≥50V |
|
Maksymalne ciągłe rozładowanie |
340A / 400A lub konfiguracja wyznaczona przez klienta, z zastrzeżeniem zatwierdzonego BMS i gotowego projektu opakowania |
|
Temperatura pracy |
Ładowanie 0-55°C | Rozładowanie 0-55°C; temperatura powierzchni ogniwa ≤60°C |
|
Temperatura przechowywania |
Mniej niż 1 rok: 0-25°C | Mniej niż 3 miesiące: -20-45°C |
|
Odniesienie do cyklu życia |
>1000 cykli z pozostałą wydajnością powyżej 80% pojemności początkowej w dostarczonych warunkach referencyjnych |
|
Około. Waga |
Około. 18 kg |
|
Wymiary |
Według niestandardowych wymagań/zatwierdzonego rysunku projektowego |
|
OEM/ODM |
Dostępny |
Kluczową różnicą handlową w tej wersji 50Ah jest połączenie pojemności i zapasu rozładowania. Projekt ukierunkowany na 10 kW, 12 kW lub 15 kW nie wymaga pełnego prądu odniesienia 340 A / 400 A w sposób ciągły, ale wymaga wystarczającej ilości akumulatora, BMS, kabla i złącza, aby zapewnić przyspieszenie, podjazdy pod górę i krótkie zdarzenia z dużym obciążeniem bez nadmiernych spadków napięcia lub naprężeń termicznych. Przy napięciu znamionowym 72 V, 10 kW to w przybliżeniu 139 A, 12 kW to około 167 A, a 15 kW to około 208 A, co jest prostym wartością ekranowania. Rzeczywiste zmiany prądu w zależności od napięcia obciążenia, wydajności układu napędowego, strategii sterownika i cyklu pracy, więc ostateczna akceptacja pozostaje zależna od pojazdu.
|
Docelowa moc systemu |
Około. Prąd @ 72 V |
Zastosowanie inżynieryjne |
|
10kW |
~139A |
Przegląd projektów performatywnych |
|
12kW |
~167A |
Przegląd projektów performatywnych |
|
15kW |
~208A |
Przegląd projektów performatywnych |
|
Wyższy |
Specyficzne dla projektu |
Wymagany pełny przegląd elektryczny i termiczny |
Obraz w stylu aplikacji do pozycjonowania w terenie/wydajności. Ostateczna kompatybilność motocykla musi zostać potwierdzona na poziomie projektu.
Gdy klienci porównują zasięg i wydajność, większa pojemność 50 Ah staje się cenna, gdy pojazd potrzebuje zarówno dużej mocy, jak i dłuższego czasu jazdy między ładowaniami. W tym kontekście bateria litowa 72 V i 50 Ah zapewnia projektowi większą rezerwę energii, nie sprowadzając decyzji do głównego roszczenia dotyczącego zasięgu. klienci powinni nadal porównywać oczekiwaną średnią moc, styl jazdy, użyteczny SOC, teren i częstotliwość ładowania, ponieważ powtarzające się przyspieszanie i strome podjazdy mogą szybko zużywać energię, nawet gdy nominalny dystans trasy jest krótki. Dlatego dystrybutorom i markom pojazdów platforma 50 Ah oferuje lepszą wydajność i zasięg niż pakiety o mniejszej pojemności, a jednocześnie umożliwia dostosowanie obudowy do rzeczywistego docelowego podwozia i masy.
Wyjście wysokoprądowe jest tak mocne, jak cała droga rozładowania, która przenosi go z ogniw do sterownika. W przypadku akumulatora do motocykla elektrycznego o wysokim stopniu rozładowania dostarczone konfiguracje maksymalnego ciągłego rozładowania 340 A / 400 A mają znaczenie tylko wtedy, gdy dobór ogniw, projekt BMS, szyny zbiorcze, przekrój kabla, parametry złącza, chłodzenie i profil prądu sterownika zostaną zatwierdzone łącznie. Z tego powodu HSS traktuje docelową moc silnika i dane sterownika jako dane wejściowe wyceny, a nie polega na pojedynczej wartości prądu. W przypadku projektów dla entuzjastów mocy 10 kW, 12 kW i 15 kW celem jest zachowanie wystarczającego marginesu elektrycznego i termicznego w celu przyspieszenia i długotrwałej jazdy bez przekształcania znamionowego prądu laboratoryjnego w bezwarunkową reklamację pojazdu.
Tam, gdzie w projekcie ceniona jest gęstość energii, duża moc wyjściowa i bardziej kompaktowy pakiet o dużej energii, akumulator do motocykli elektrycznych NCM 72 V może zapewnić użyteczną równowagę między pojemnością a objętością instalacyjną. W tej konstrukcji 20S10P platforma NCM 21700 zapewnia klientom akumulator klasy 50Ah bez konieczności przechodzenia do znacznie większej obudowy o niskiej gęstości energii. Może to być ważne w przypadku motocykli elektrycznych i motocykli terenowych, gdzie pojemność akumulatora wpływa na konstrukcję ramy, prześwit i równowagę pojazdu. Sama chemia nie definiuje końcowej wydajności prądowej ani trwałości cyklu, dlatego zatwierdzony model ogniwa, limity BMS i warunki termiczne muszą pozostać częścią specyfikacji produkcyjnej.

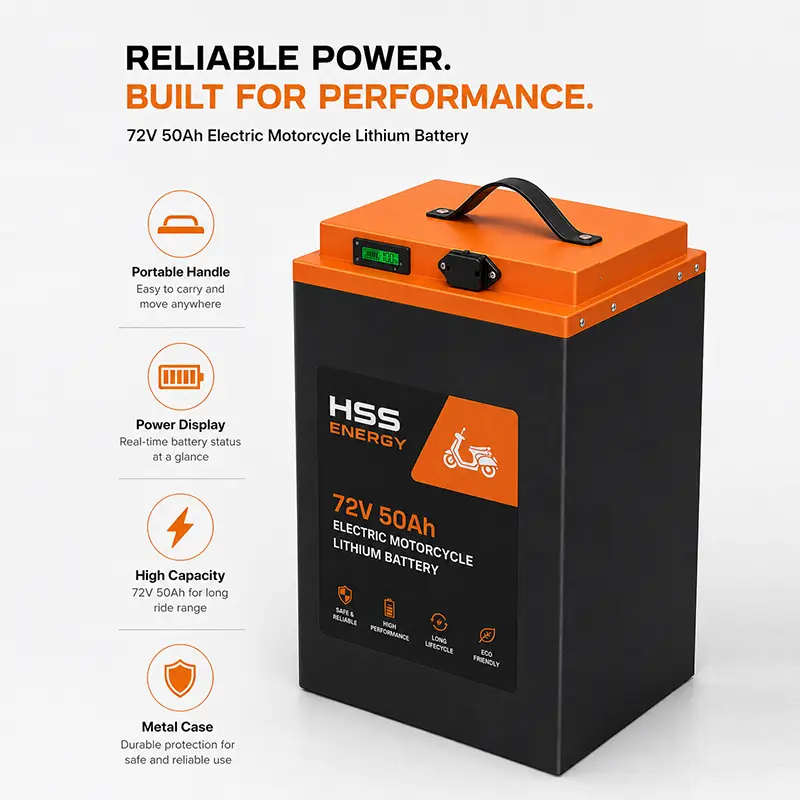

Ten produkt jest przedstawiany jako gotowy, wyjmowany moduł, a nie jako gołe opakowanie owinięte folią termokurczliwą. Dla klientów zaopatrujących się w akumulator motocyklowy 72 V 50 Ah stalowa obudowa, uchwyt do przenoszenia, wyświetlacz mocy LCD i dostępny interfejs przedni dodają praktycznej wartości wykraczającej poza specyfikację elektryczną, ułatwiając zrozumienie, wyjmowanie, sprawdzanie i wymianę akumulatora. Importerom i markom motocykli te szczegóły mogą również ułatwić prezentację produktu jako kompletnego rozwiązania do modernizacji, a nie tylko elementu wewnętrznego. Ostateczny uchwyt, lokalizacja złącza, etykieta zewnętrzna i odstępy montażowe powinny nadal być zamrożone na podstawie rysunku motocykla, aby gotowy akumulator zapewniał zarówno wydajność, jak i praktyczną użyteczność.
Same parametry elektryczne nie gwarantują udanego projektu motocykla; obudowa musi pasować, złącze musi być prawidłowo umieszczone, a akumulator musi mieć przejrzystą ścieżkę montażu i demontażu. Dlatego przed wypuszczeniem próbki należy porównać akumulator do motocykla elektrycznego z rzeczywistą komorą akumulatora. HSS zachowuje niestandardowe wymiary i w ramach tej kontroli pyta o kierunek montażu, ścieżkę dostępu, trasę kabla i wymagania dotyczące złączy. Staje się to jeszcze ważniejsze w przypadku pakietu o większej pojemności, ponieważ waga i rozmiar obudowy mają większy wpływ na wyważenie motocykla i dostęp do serwisu. Rysunek zdefiniowany w projekcie zapewnia kupującym wyraźniejszą wycenę, bardziej znaczący prototyp i lepszą podstawę do powtarzalnej produkcji.
Wartość komercyjna tego akumulatora nie ogranicza się do platformy elektrycznej. Model ogniwa, konfigurację BMS, rodzinę złączy, wymagania dotyczące wyświetlacza, etykietę, szczegóły obudowy i ostateczne wymiary można sprawdzić w ramach jednego pakietu projektowego. W przypadku klientów z handlu zagranicznego zamrożenie tych elementów na zatwierdzonym rysunku i specyfikacji technicznej przed produkcją masową zmniejsza różnicę między testowaną próbką a akumulatorami dostarczanymi w późniejszych dostawach. Daje także dystrybutorom i markom motocykli bardziej powtarzalny produkt, który mogą dokumentować, sprzedawać i wspierać na swoim lokalnym rynku, zamiast polegać na nieformalnych notatkach fabrycznych.
Ten produkt jest najbardziej odpowiedni do projektów motocykli elektrycznych i motocykli terenowych zorientowanych na osiągi, a nie do niskoprądowych platform dojeżdżających do pracy. Można go ocenić pod kątem rowerów szosowych wymagających większego przyspieszenia, pojazdów terenowych, w których występują powtarzające się podjazdy pod górę i nierówny teren, konwersji dla entuzjastów, w przypadku których ulepszono moc silnika i sterownika, oraz projektów OEM, które wymagają wyjmowanego akumulatora o dużej energii w gotowej metalowej obudowie. Pozycjonowanie 10 kW / 12 kW / 15 kW należy zawsze łączyć z rzeczywistymi danymi sterownika i silnika, ponieważ ta sama moc znamionowa silnika może generować bardzo różny prąd i ciepło akumulatora w zależności od warunków jazdy i wydajności systemu.

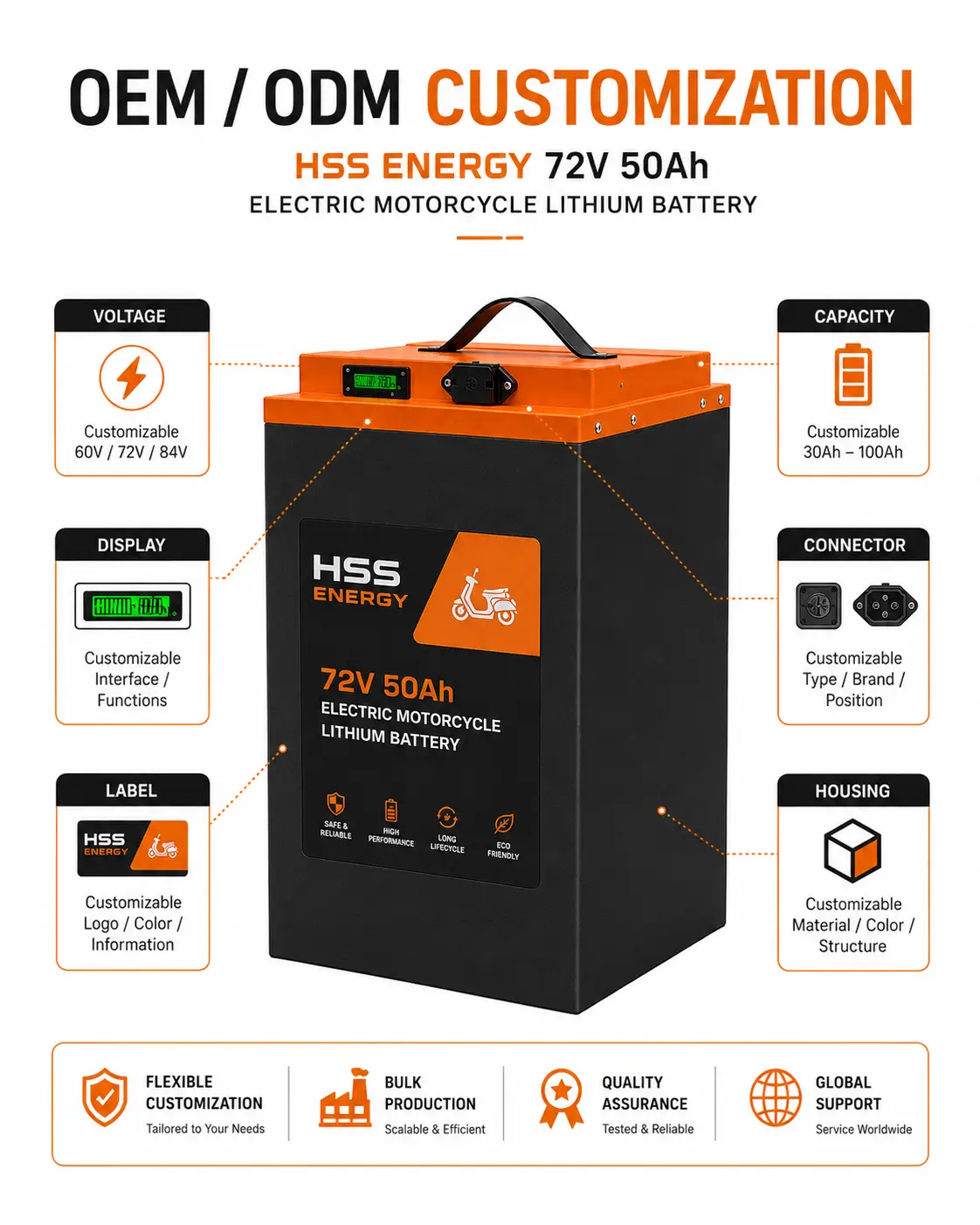

Wizualizacja produktu w stylu dostosowywania dostarczona dla tej serii produktów.
· Ostateczne wymiary akumulatora zgodnie z wnęką akumulatora i wymaganiami instalacyjnymi
· Typ złącza, interfejs współpracujący, położenie i trasa kabla
· Funkcje LCD/wyświetlacza i wymagania dotyczące interfejsu
· Etykieta, logo, kolor i informacje o produkcie skierowane do rynku
· Szczegóły obudowy i konstrukcja mechaniczna w ramach zatwierdzonego projektu
· Model ogniwa i konfiguracja BMS podlegają zatwierdzonemu BOM i celowi elektrycznemu
· Opakowania i dokumentacja projektowa zgodnie z wymogami zamówień eksportowych
|
Dobre dopasowanie, kiedy |
Przejrzyj inną konfigurację, kiedy |
|
W pojeździe zastosowano architekturę akumulatora o nominalnym napięciu 72 V, a w projekcie akceptowany jest NCM. |
Motocykl wymaga innego napięcia nominalnego lub innej trasy chemicznej. |
|
Pojemność 50 Ah odpowiada docelowemu czasowi jazdy, masie podwozia i pojemności akumulatora. |
Projekt wymaga znacznie mniejszej lub większej klasy wydajności. |
|
Sterownik i silnik można dopasować do zatwierdzonej konfiguracji wysokoprądowej. |
Zapotrzebowanie na prąd, złącze lub ciepło przekracza zatwierdzony projekt gotowego opakowania. |
|
Wyjmowany moduł w stalowej obudowie poprawia łatwość serwisowania i obsługę przez użytkownika końcowego. |
Pojazd wymaga uszczelnionego zintegrowanego akumulatora o innym formacie mechanicznym. |
|
Niestandardowe wymiary i szczegóły interfejsu można zatwierdzić na podstawie rysunku motocykla. |
Stała komora baterii nie akceptuje formatu produktu ani wymaganych odstępów serwisowych. |
· Typ motocykla, rynek docelowy i przeznaczenie (droga/teren/zwiększenie wydajności)
· Rysunek wnęki akumulatora lub maksymalne dopuszczalne wymiary
· Prąd ciągły, prąd szczytowy i docelowa moc silnika sterownika
· Docelowy zasięg jazdy lub zapotrzebowanie na energię
· Napięcie ładowarki, prąd ładowania i informacje o złączu
· Preferowane złącze wylotowe i kierunek instalacji
· Wymagania dotyczące wyświetlacza, marki, obudowy i etykiety
· Ilość próbki, prognozowana ilość hurtowa i kraj docelowy
W przypadku wysokoprądowego akumulatora motocyklowego zaufanie klientów zależy nie tylko od tabeli specyfikacji. Kontrole materiałów przychodzących, kontrolowany montaż, weryfikacja elektryczna i opakowanie eksportowe mają wpływ na to, czy konfigurację można powtórzyć od próbki do produkcji masowej. Dostarczona wizualizacja procesu służy tutaj jako kontekst produkcyjny: pokazuje zamierzony przepływ od kontroli wejściowej do montażu, testu końcowego i pakowania. Kryteria testowe specyficzne dla modelu, limity akceptacji i wszelkie wymagane dokumenty certyfikacyjne powinny zostać potwierdzone oddzielnie w umowie technicznej lub pakiecie dokumentacji, a nie zakładane na podstawie obrazu marketingowego.
Jakość / montaż / test końcowy / wizualizacja opakowania dostarczona dla serii produktów.
Tak. Dołączona specyfikacja identyfikuje tę konfigurację referencyjną 72 V 50 Ah jako akumulator NCM 21700 wykorzystujący konstrukcję 20S10P.
Jest przystosowany do tych klas mocy i potencjalnie wyższych, ale ostateczne zatwierdzenie zależy od napięcia obciążenia, prądu sterownika, zachowania silnika, BMS, ogniw, kabla, złącza i konstrukcji termicznej.
Nie. Wartość jest powiązana z zatwierdzoną konfiguracją BMS i gotową konfiguracją pakietu, a dostarczony arkusz umożliwia również konfigurację wyznaczoną przez klienta.
Nie. Ostateczne wymiary należy potwierdzić zgodnie z miejscem na akumulator motocykla, kierunkiem montażu, interfejsem i zatwierdzonym rysunkiem projektowym.
Tak. Typ i położenie złącza, wymagania dotyczące wyświetlania, szczegóły etykiety i obudowy można sprawdzić w ramach konfiguracji OEM/ODM.
Dostarczony arkusz odnosi się do Reliance RS50, TP50SG, TP50XG i Samsung 50S, z opcjami wyznaczonymi przez klienta pod warunkiem ostatecznego zatwierdzenia BOM.
Podaj wymiary wnęki na akumulator, prąd sterownika, moc silnika, informacje o ładowarce, wymagania dotyczące złączy, docelową ilość i zamierzone zastosowanie podczas jazdy.
