Akumulator o pojemności 265 kWh

HSS Energy dostarcza akumulatory o pojemności 265 kWh integratorom systemów, wykonawcom EPC, dystrybutorom i nabywcom przemysłowym, którzy potrzebują dopasowanej szafy akumulatorów wysokiego napięcia zamiast luźnej grupy modułów. Łańcuch składający się z jedenastu modułów, jednostka sterująca akumulatorem, zabezpieczenie DC, chłodzenie, komunikacja i interfejs PCS są sprawdzane jako kompletny system. Kupujący mogą przesłać schemat jednoliniowy, profil obciążenia i listę wyposażenia do przeglądu konfiguracji, spersonalizowanego oznakowania, planowania dostaw i formalnej oferty cenowej.

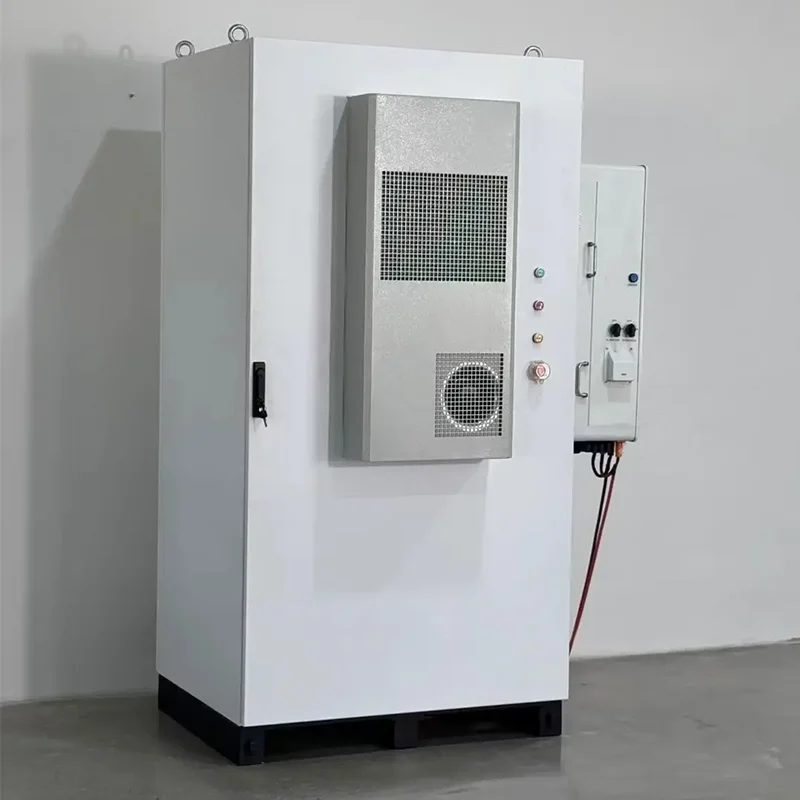

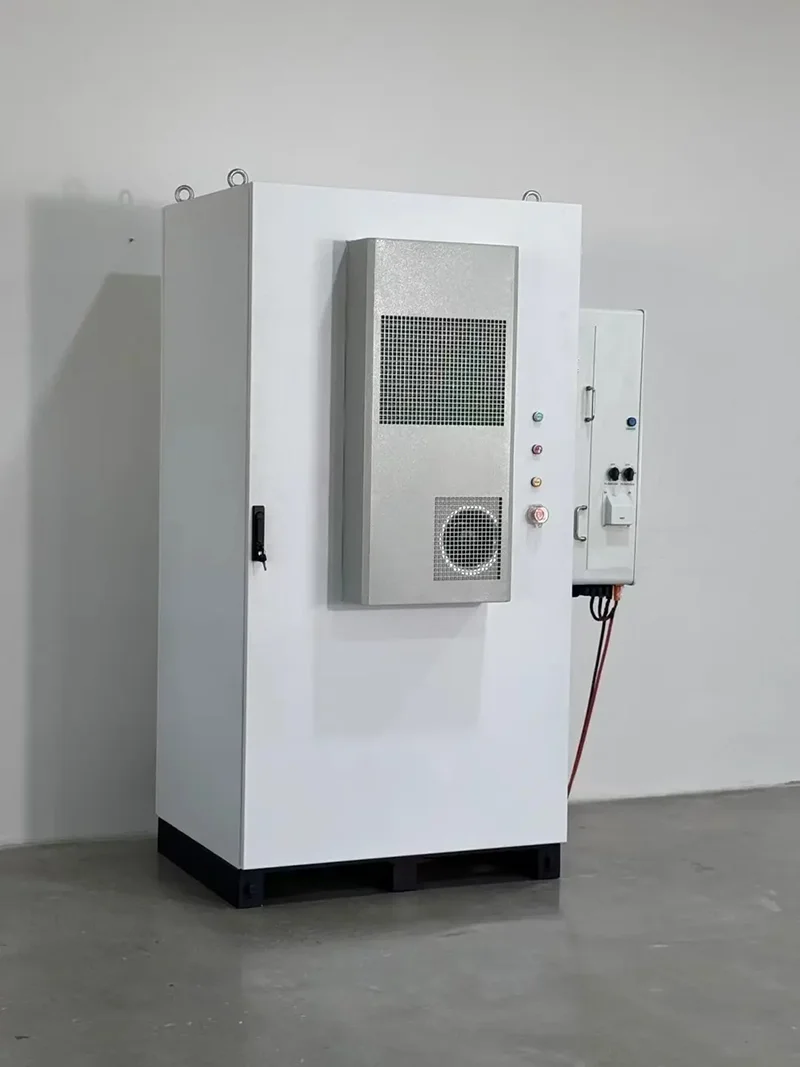

Gotowa szafka sfotografowana w zakładzie produkcyjnym. Obudowa projektowa jest zwykle dostarczana w konfiguracji IP55; podstawowy arkusz danych podaje IP54.

Podstawowe dane techniczne

1. Jedenaście modułów 76,8 V tworzy ciąg wysokiego napięcia

Architektura wysokonapięciowych akumulatorów litowych z możliwością układania w stosy wykorzystuje jedenaście modułów 76,8 V 314 Ah połączonych szeregowo, z jednym modułem BCU nadzorującym cały ciąg. Daje to napięcie nominalne 844,8 V i katalogowy zakres pracy 765,6-950,4 V. W przypadku każdego projektu akumulatora do przechowywania energii o mocy 265 kWh adresy serii, sekwencja wstępnego ładowania, progi ochrony i interfejsy kabli są zapisane w zatwierdzonej dokumentacji technicznej. Format umożliwiający układanie w stosy umożliwia zorganizowany dostęp serwisowy, ale nie oznacza to, że moduły można dodawać lub usuwać bez ponownego sprawdzania okna napięcia PCS i ustawień BMS.

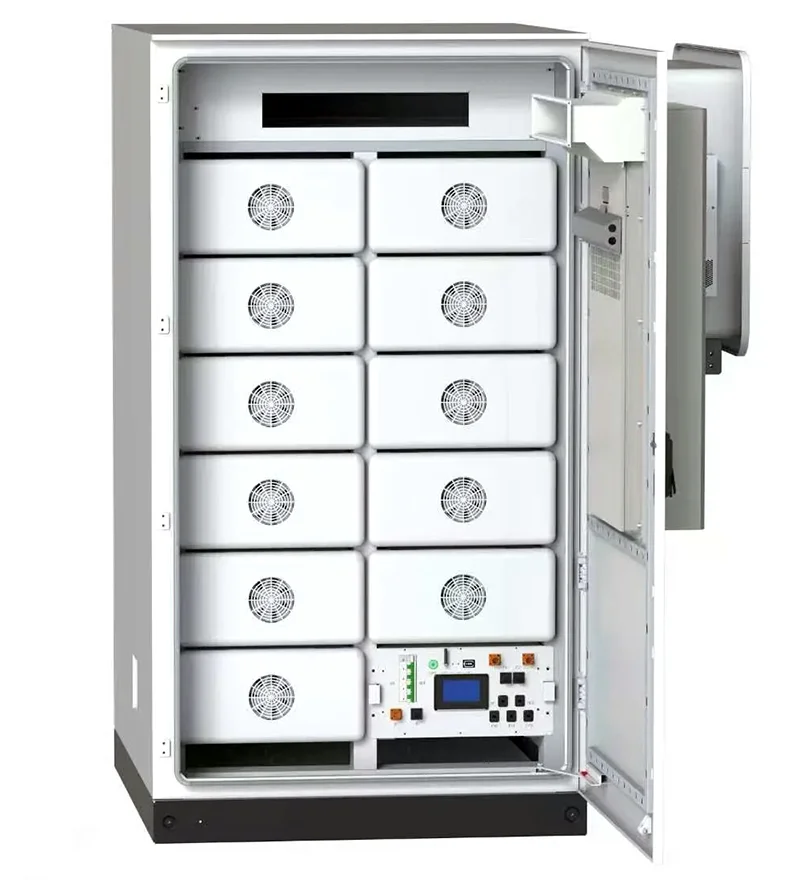

Widok otwartej szafki przedstawiający układ jedenastu modułów i jednostkę sterującą baterią.

2. Komercyjne aplikacje solarne i aplikacje do zarządzania obciążeniem

Akumulator HV Solar Energy Storage jest przeznaczony do komercyjnego wykorzystania energii fotowoltaicznej na potrzeby własne, zmiany czasu użytkowania, eliminowania wartości szczytowych i tworzenia kopii zapasowych wybranych obciążeń. Można to również rozważyć w przypadku projektów mikrosieci i zarządzania energią przemysłową po zdefiniowaniu strategii kontroli obiektu. Bateria słoneczna o mocy 265 kWh powinna być dobierana na podstawie rzeczywistych danych dotyczących obciążenia i generacji: sama zmagazynowana energia nie determinuje mocy PCS, czasu trwania podtrzymania ani zwrotu finansowego. Dlatego też przed zatwierdzeniem propozycji HSS Energy pyta o krzywe obciążenia, godziny pracy i wymagane granice rezerwowe.

3. Dopasowanie falownika, łącznie z przykładem Solis o mocy 125 kW

Ten komercyjny akumulator wysokiego napięcia można oceniać ze sprzętem Deye, Solis, Afore, Growatt, FOX ESS i Megarevo. Arkusz danych również przedstawia te marki jako kompatybilne rodziny, ale faktyczne połączenie zależy od dokładnego modelu PCS lub falownika i wersji protokołu. W przypadku falownika Solis o mocy 125 kW firma HSS Energy sprawdza zakres akumulatora prądu stałego pod kątem 765,6–950,4 V, potwierdza dopuszczalny prąd akumulatora, sprawdza komunikację CAN lub RS485 i przeprowadza test protokołu przed produkcją. Zgodność na poziomie marki nie jest traktowana jako aprobata dla każdego modelu.

4. Ochrona obudowy i konstrukcja termiczna

Komercyjny i przemysłowy system magazynowania energii wykorzystuje zintegrowaną szafę z klimatyzacją i chłodzeniem wentylatorem. Dostarczony arkusz danych określa stopień ochrony IP54, natomiast w dostawach projektu może być zastosowana obudowa zewnętrzna IP55, jeżeli wymaganie to zostanie zapisane w potwierdzonym zamówieniu. To rozróżnienie ma znaczenie, ponieważ uszczelki drzwi, wejścia kablowe, ścieżki wentylacyjne i zewnętrzne urządzenia chłodzące wpływają na ostateczny poziom ochrony. Przed opublikowaniem rysunku szafy należy sprawdzić lokalizację miejsca montażu, prześwit serwisowy, temperaturę otoczenia, narażenie na kurz i deszcz.

Widok wnętrza zakładu produkcyjnego przedstawiający rozmieszczenie modułów, obszar sterownika, uszczelnienie drzwi i sprzęt chłodzący szafę.

5. Komunikacja BMS i monitorowanie Wi-Fi

BCU komunikuje się poprzez CAN i RS485 oraz zbiera informacje eksploatacyjne z modułów BMS. W arkuszu danych przedstawiono również wbudowane urządzenie monitorujące Wi-Fi opracowane we współpracy z dostawcą BMS, firmą UDAN, z opcjami wyświetlania w języku chińskim i angielskim. Dla zamówionej konfiguracji potwierdzany jest monitoring dostępności, dostępu do aplikacji, pól danych i sposobu sieci. Fizyczny port CAN lub RS485 sam w sobie nie zapewnia zgodności z wybranym komputerem PC, dlatego pliki komunikacyjne i warunki testowe pozostają częścią przeglądu przedprodukcyjnego.

6. Produkcja, OEM/ODM i kontrola jakości

System magazynowania energii Ess Battery o mocy 265 kWh zostaje dopuszczony do produkcji dopiero po potwierdzeniu rysunku systemu, ilości modułów, konfiguracji BCU, układu chłodzenia, protokołu, etykiet i dokumentów dostawy. HSS Energy wspiera dostosowywanie szafek, oznakowań i dokumentów projektowych w przypadku kwalifikowanych zamówień OEM i ODM. Firma powstała w 2023 roku, a jej partnerzy posiadają ponad dziesięcioletnie doświadczenie w branży baterii litowych. Wiele baz produkcyjnych w Chinach zajmuje powierzchnię około 12 000 m² i obejmuje zautomatyzowany montaż, spawanie laserowe, testy starzenia i kontrolę wychodzącą stosowane w projektach akumulatorów. Oświadczenia katalogowe, takie jak żywotność i certyfikacja, są powiązane z określoną konfiguracją i warunkami.

7. Pakowanie, wysyłka i przekazanie posprzedażowe

W arkuszu danych podano przybliżoną masę systemu dla jedenastomodułowej szafy wynoszącą 2312 kg, dlatego przed wysyłką należy sprawdzić sprzęt do rozładunku, obciążenie podłogi, drogę dostępu i ostateczne rozmieszczenie. Opakowanie i oznakowanie przygotowywane jest pod ustaloną trasę, miejsce docelowe i wykaz dokumentów przewozowych. HSS Energy dostarcza dokumentację techniczną i dokumentację techniczną projektu odpowiadającą zamówieniu. Okablowanie, uruchomienie, alarmy i procedury konserwacyjne są opisane w instrukcji obsługi, a nie rozszerzone na stronie produktu. Komunikacja posprzedażna rozpoczyna się od numeru seryjnego, informacji o lokalizacji i jasnego opisu warunków pracy.

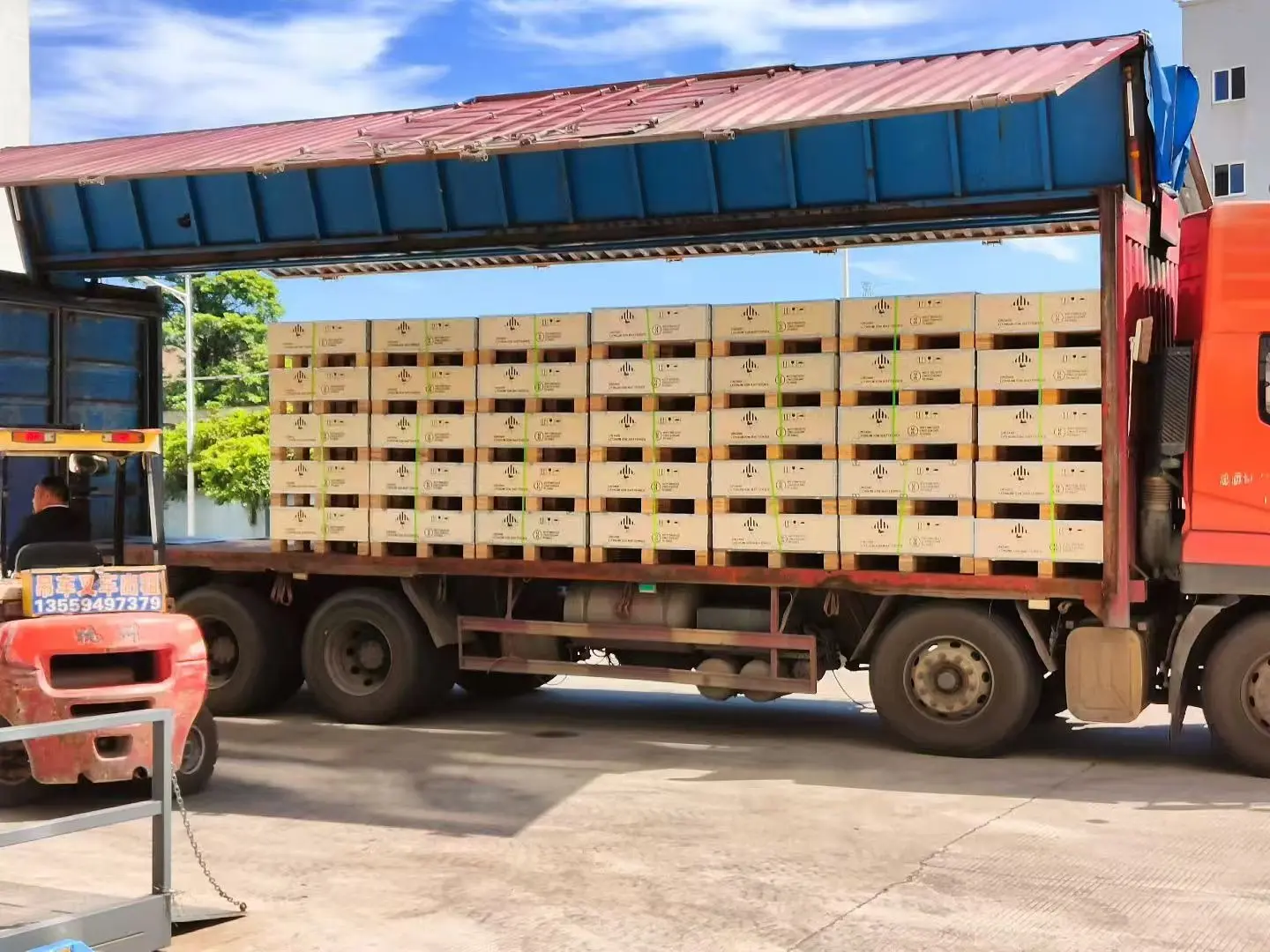

Spaletyzowane produkty z bateriami litowymi przygotowane do wysyłki; końcowe opakowanie i znaki transportowe podążają za miejscem przeznaczenia i zatwierdzoną trasą.

Często zadawane pytania

1. Jak obliczana jest pojemność 265 kWh?

Każdy moduł ma napięcie znamionowe 76,8 V i 314 Ah, czyli około 24,12 kWh. Jedenaście modułów połączonych szeregowo zachowuje pojemność 314Ah i wytwarza napięcie nominalne 844,8V, co daje nominalną energię 265,27kWh.

2. Czy szafa ma stopień IP54 czy IP55?

W dostarczonym arkuszu danych podano IP54. Obudowa projektowa IP55 może zostać dostarczona, jeśli projekt szafy i wymagania dotyczące ochrony zostaną potwierdzone w ofercie i specyfikacji technicznej.

3. Czy system może współpracować z falownikiem Solis o mocy 125kW?

Można go ocenić pod kątem tego zastosowania, ale należy dostarczyć dokładny model Solis. Przed potwierdzeniem kompatybilności sprawdzany jest zakres napięcia stałego, prąd akumulatora, protokół komunikacyjny i logika sterowania.

4. Czy obsługiwane są również Deye, Growatt, FOX ESS i Megarevo?

Marki te są wymienione lub zidentyfikowane jako potencjalne kompatybilne rodziny. Ostateczne zatwierdzenie zależy od modelu i protokołu.

5. Czy monitorowanie Wi-Fi jest standardem?

Monitorowanie Wi-Fi przedstawiono w dostarczonym arkuszu danych. Potwierdź sprzęt monitorujący, dostęp do aplikacji i metodę sieci w konfiguracji zamówienia.

6. Co należy podać w wycenie?

Proszę o przesłanie docelowej mocy PCS, dokładnego modelu falownika, profilu obciążenia, mocy słonecznej, środowiska lokalizacji, wymaganego stopnia ochrony IP, ilości, miejsca docelowego, wymagań dotyczących dokumentów zgodności i harmonogramu dostaw.

Zapytanie projektowe:Aby uzyskać wycenę akumulatora do przechowywania energii o pojemności 265 kWh, prześlij markę PCS lub falownika oraz dokładny model, moc docelową, profil obciążenia, warunki w miejscu, preferowany poziom ochrony szafy, wymagania komunikacyjne, ilość i miejsce docelowe. HSS Energy zweryfikuje jedenastomodułowe okno napięciowe, konfigurację BCU i protokołu, konfigurację chłodzenia, dokumenty dostawy i ofertę handlową.
