Akumulator o pojemności 100 kWh

Integratorom porównującym dostawców akumulatorów magazynujących energię o pojemności 100 kWh fabryka HSS Energy zapewnia wybór modułów, opcje szaf lub szaf zewnętrznych, etykietowanie i konfigurację komunikacji w ramach projektu. Nazwa opisuje klasę wydajności rynkowej, a nie dokładną wartość energetyczną dla każdego układu. W przypadku sześciu modułów tabela systemu katalogowego podaje energię nominalną 96,46 kWh, podczas gdy sześć modułów o mocy 16,08 kWh daje w przybliżeniu 96,48 kWh. W tej samej tabeli podano 86,81 kWh energii użytkowej przy 90% DOD. Ponieważ te dwie wartości energii nominalnej różnią się o 0,02 kWh, w przypadku zamówienia pierwszeństwo mają zatwierdzona specyfikacja, schemat systemu i zapis dopasowania sprzętu.

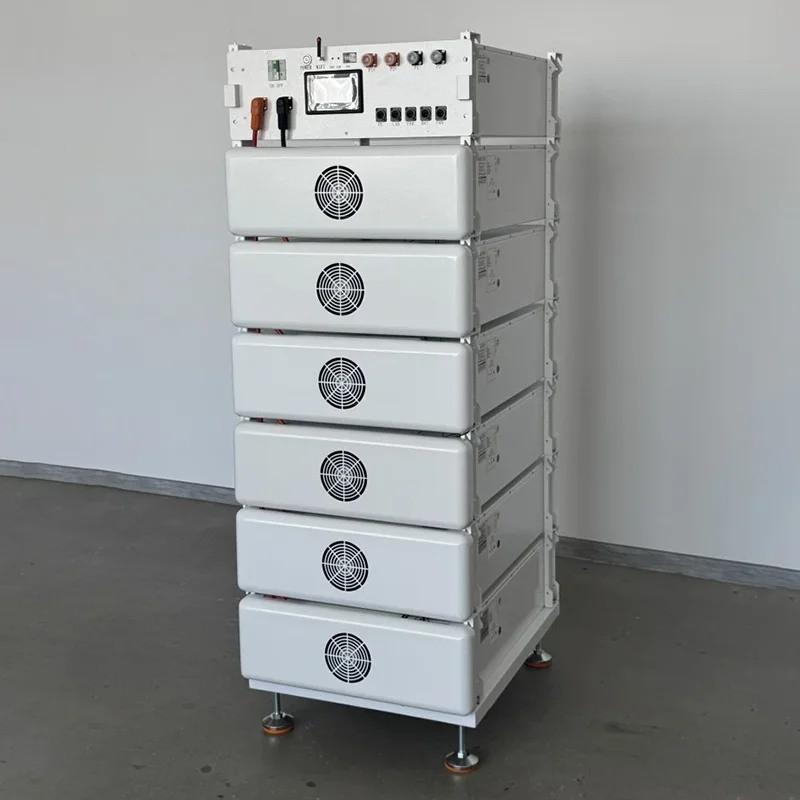

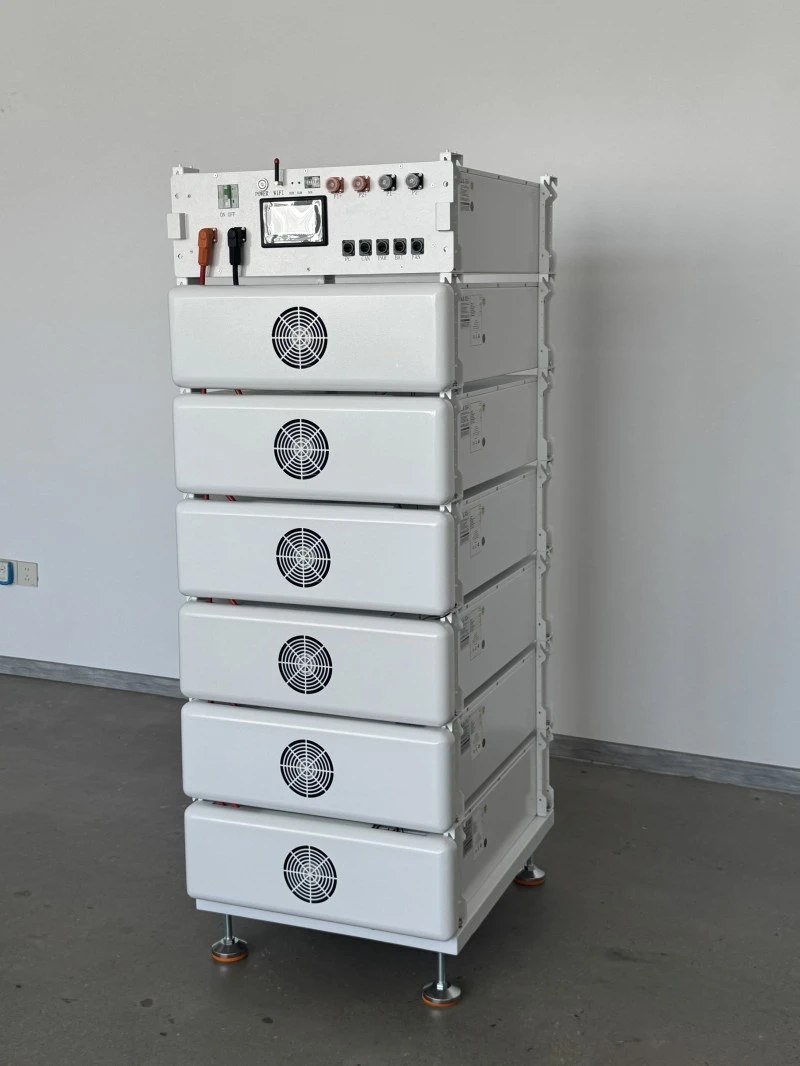

Sześć modułów wysokonapięciowych o mocy 16,08 kWh połączonych szeregowo

Referencyjne specyfikacje techniczne

1. Architektura wydajności i wybór modułów

System akumulatorów HV o mocy 100 kWh może wykorzystywać różne klasy energetyczne modułów: dziesięć jednostek o mocy około 10 kWh, sześć jednostek o mocy 16 kWh lub cztery jednostki o mocy 24 kWh. Na tej stronie skupiono się na sześciu modułach o mocy 16,08 kWh. Zmiana układu powoduje również zmianę napięcia systemu, wymiarów szafy, masy, transportu i dopasowania sprzętu, zatem ilości modułów nie można zastąpić samą energią. Podczas przeglądu konfiguracji firma HSS Energy rejestruje liczbę modułów, napięcie szeregowe i interfejsy elektryczne dla akumulatora magazynującego energię o pojemności 100 kWh w załączniku technicznym do zamówienia.

2. Topologia wysokiego napięcia i dopasowanie PCS

Wybór akumulatora wysokiego napięcia rozpoczyna się od okna napięcia stałego PCS lub falownika. Model referencyjny składający się z sześciu modułów ma napięcie znamionowe 307,2 V i zakres roboczy 278,4–345,6 V. CAN lub RS485 identyfikuje dostępny interfejs; nie dowodzi zgodności protokołu. Przed rozpoczęciem produkcji należy podać markę sprzętu, model, wersję protokołu i definicję pinów do przeglądu technicznego.

3. Regał wewnętrzny lub szafka zewnętrzna

Jako komercyjny akumulator energii system może wspierać komercyjne zarządzanie szczytami, własne zużycie energii słonecznej i wybrane obciążenia rezerwowe, a także może być odpowiedni dla domów o wysokim zużyciu energii lub mniejszych projektów. W katalogu wymieniony jest stopień ochrony IP20 dla układu szaf wewnętrznych. Do umieszczenia na zewnątrz można zastosować opcjonalną szafę IP55, ale stopień ochrony nie zastępuje kontroli temperatury otoczenia, przepływu powietrza, fundamentu, prześwitu serwisowego i lokalnych wymagań elektrycznych.

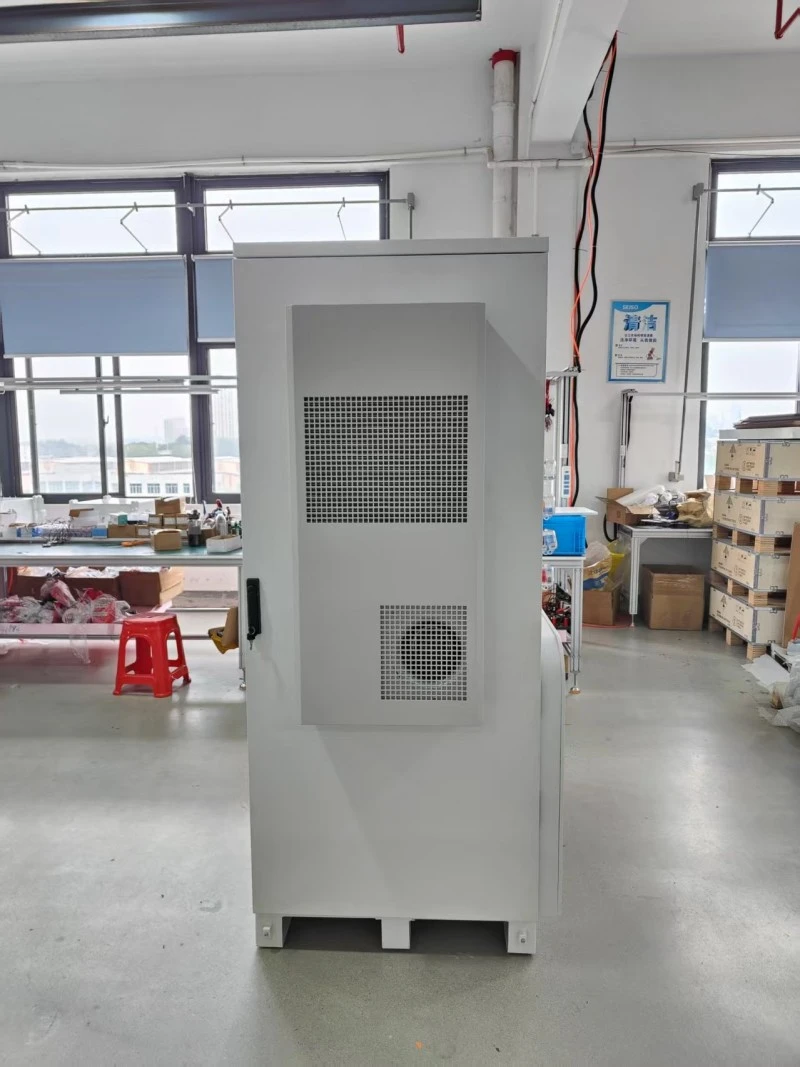

Zewnętrzna szafka ochronna; moduły wewnętrzne, przepływ powietrza i interfejsy potwierdzane są przy każdym zamówieniu

4. Budowa modułowa i dostęp serwisowy

Bateria LiFePO4 do montażu w stojaku wykorzystuje niezależne moduły z główną jednostką sterującą, dzięki czemu inspekcja fabryczna, podział wysyłki i dostęp serwisowy są bardziej praktyczne. Jeden moduł klasy 16 kWh waży około 118 kg, podczas gdy katalogowy system sześciomodułowy waży około 782 kg. Dlatego też na etapie wyceny należy omówić załadunek regałów, drogi dostępu oraz rozwiązania w zakresie podnoszenia lub wózków widłowych. Szczegółowe procedury instalacji, okablowania i uruchomienia znajdują się w instrukcji produktu.

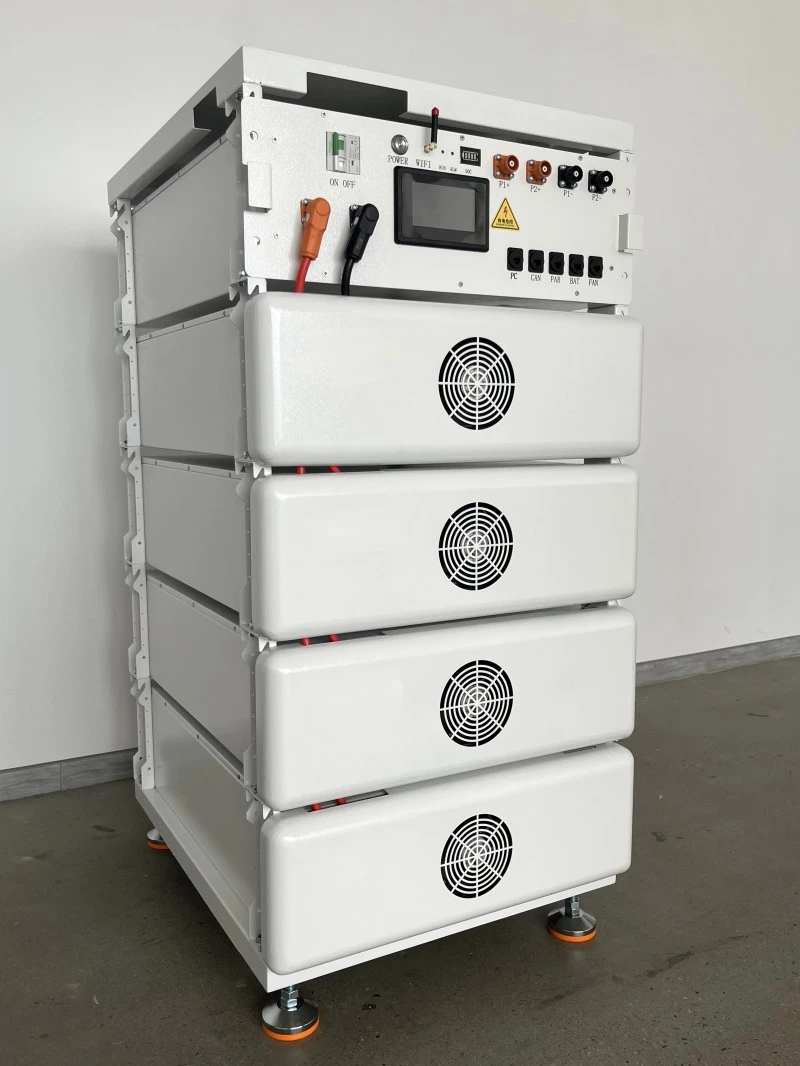

Bliski widok stosu modułów i głównej jednostki sterującej; sfotografowany stos jest odniesieniem konstrukcyjnym, a nie układem systemu sześciomodułowego

5. BMS, chłodzenie wentylatorem i ograniczenia operacyjne

System baterii litowych wysokiego napięcia wykorzystuje zarządzanie baterią do monitorowania stanu modułu i wymiany danych ze sprzętem wyższego poziomu za pośrednictwem magistrali CAN lub RS485. Katalog podaje 160 A jako zalecany prąd ładowania/rozładowania i 200 A jako maksymalny, zauważając, że na wydajność prądową wpływa temperatura i SOC. Chłodzenie wentylatorem, zakres roboczy od -10°C do 55°C, limity wilgotności i wysokości należy rozpatrywać łącznie, a nie traktować pojedyncze maksimum jako ciągłą wydajność w każdych warunkach.

6. Zatwierdzenie produkcji, OEM/ODM i zakres certyfikacji

HSS Energy może potwierdzić etykiety modułów, stojaki, szafki zewnętrzne, ustawienia wyświetlaczy, konfigurację komunikacji i opakowanie dla określonego projektu. Przed produkcją seryjną należy zatwierdzić rysunki, BOM, protokół i próbkę, a dla każdej partii należy zachować montaż, kontrolę połączeń, ustawienia BMS i zapisy testów starzenia. Dostarczony certyfikat CE EMC ma numer XK2410013017C, a zakres modelu obejmuje napięcie 51,2 V 314 Ah-HV. To, czy wersja dostosowana mieści się w tym zakresie, należy sprawdzić w odniesieniu do ostatecznej dostarczonej konfiguracji.

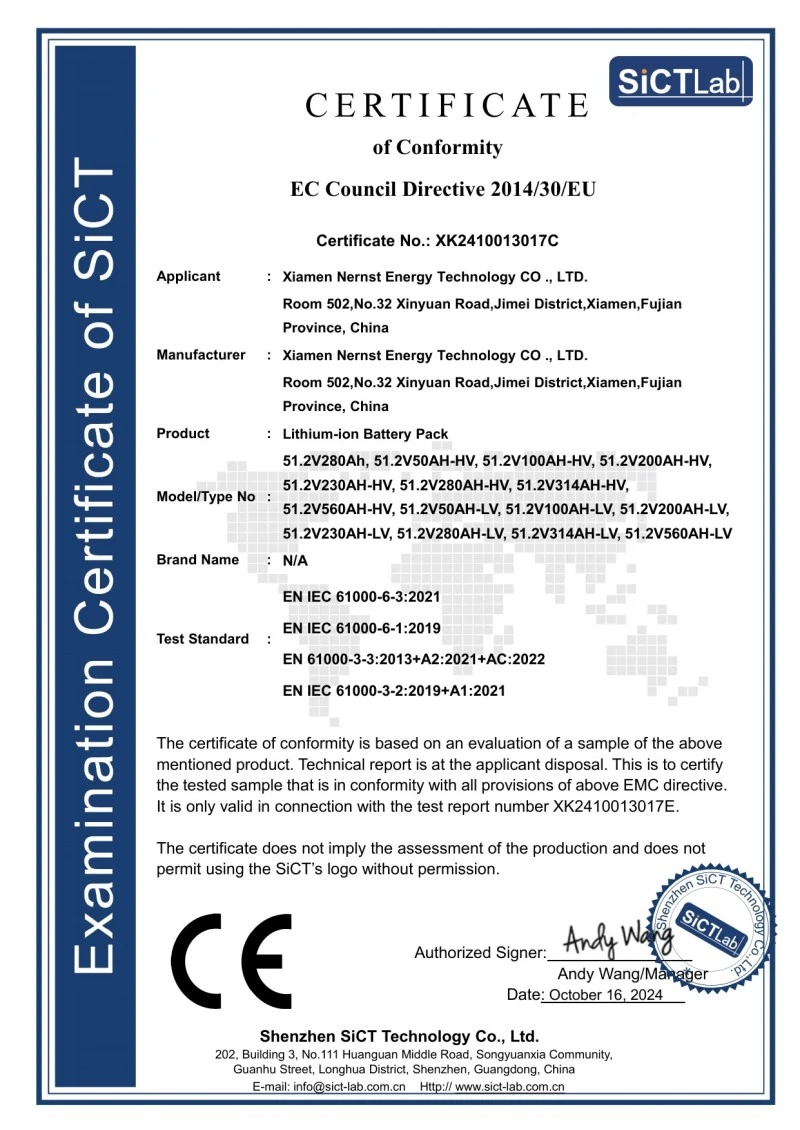

Strona certyfikatu CE EMC; certyfikat nr XK2410013017C

7. Pakowanie, wysyłka i dostawa projektu

Projekt baterii litowo-jonowej o mocy 100 kWh obejmuje ciężki sprzęt wysokiego napięcia, więc moduły, jednostka sterująca, stojak i szafka mogą wymagać oddzielnej ochrony, unieruchomienia, etykiet towarów niebezpiecznych i planów rozładunku. W celu przygotowania wysyłki należy podać miejsce docelowe, sposób transportu, warunki rozładunku, wymagane dokumenty oraz informację, czy potrzebna jest kompletna szafa. Szczegóły drewnianej skrzynki lub palety, oznakowanie UN3480 i dokumenty transportowe muszą zostać potwierdzone dla rzeczywistego modułu i trasy, a nie kopiowane z fotografii wystawowej.

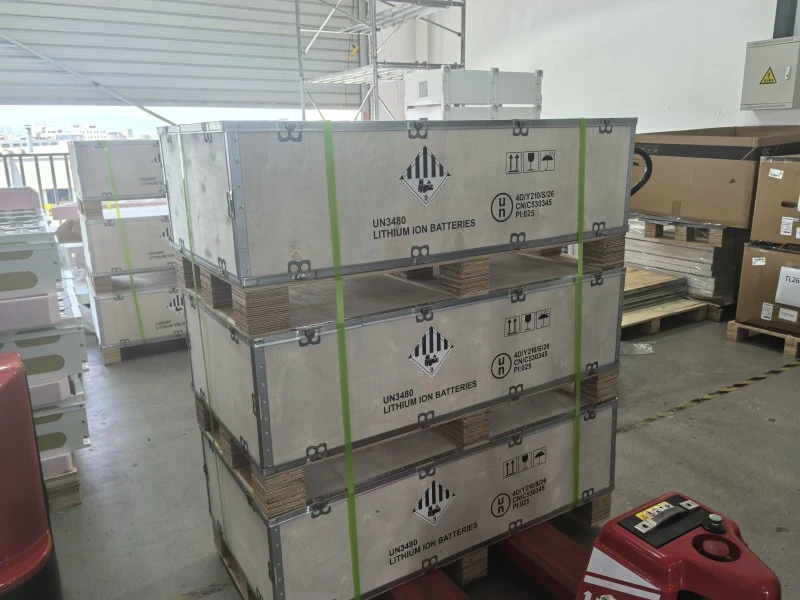

Opakowanie drewniane do modułów akumulatorowych wysokiego napięcia z oznaczeniem UN3480

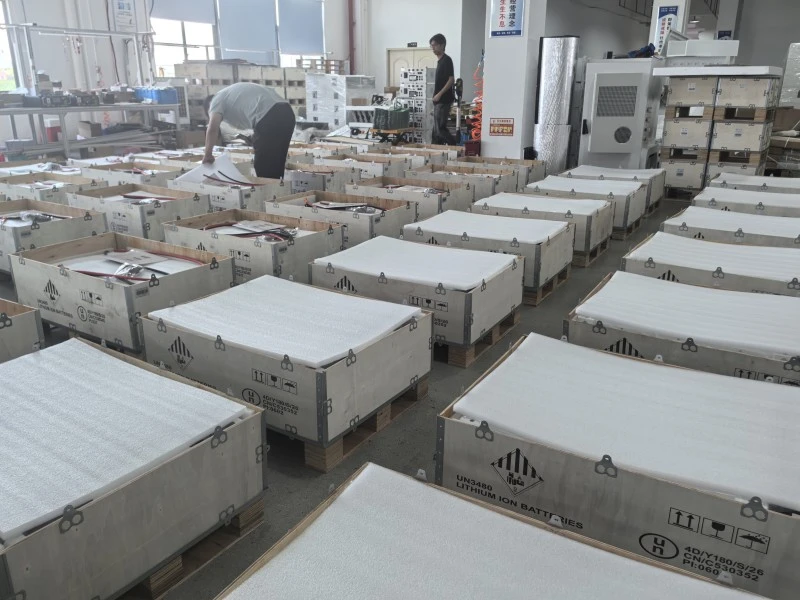

Pakowanie partii w warsztacie; materiały ochronne, skrzynki i partie wysyłkowe są zgodne z zamówieniem

Często zadawane pytania

1. Dlaczego produkt nazywa się 100kWh, skoro sześć modułów klasy 16kWh to nie dokładnie 100kWh?

Rysunek jest typowym opisem klasy wydajności. Każdy moduł referencyjny ma moc znamionową 16,08 kWh, więc sześć obliczyło na około 96,48 kWh; tabela systemowa katalogu podaje 96,46 kWh. W ofercie i umowie należy podać rzeczywistą energię nominalną.

2. Czy można bezpośrednio wymienić dziesięć modułów klasy 10 kWh, sześć modułów klasy 16 kWh i cztery moduły klasy 24 kWh?

Nie. Napięcie systemu, zakres działania, wymiary, waga, stojak, główny sterownik i kompatybilność sprzętu mogą ulec zmianie. Wymagany jest przegląd nowej konfiguracji systemu.

3. Can the system be installed outdoors?

Dostępna jest opcjonalna szafka zewnętrzna IP55. Ocena obudowy to tylko jedna część projektu obiektu; temperatura, chłodzenie, fundamenty, wprowadzenie kabli, przestrzeń serwisowa i wymagania lokalne nadal wymagają potwierdzenia.

4. Czy port CAN lub RS485 oznacza, że ​​akumulator można podłączyć do każdego komputera PC lub falownika?

Nie. Pasujące złącze nie gwarantuje zgodności protokołu, adresowania ani definicji danych. Przed złożeniem zamówienia podaj model sprzętu, wersję protokołu i definicję pinów.

5. Czy certyfikat CE automatycznie obejmuje każdą modyfikację OEM?

Nie koniecznie. Dostarczony zakres certyfikatu obejmuje 51,2 V 314 Ah-HV, ale zmiany w szafce, konstrukcyjne, elektryczne lub inne należy sprawdzić pod kątem ostatecznej konfiguracji i zakresu certyfikatu.

Lista kontrolna wyceny:Oceniając akumulator o pojemności 100 kWh, należy podać docelową energię, preferowany układ modułów, model PCS lub falownika, główne obciążenia, środowisko instalacji, wymagania dotyczące szafy wewnętrznej lub szafy IP55, protokół, ilość, miejsce przeznaczenia, wymagane dokumenty certyfikacyjne i cel dostawy. HSS Energy dokona przeglądu tych punktów przed wydaniem konfiguracji i propozycji handlowej.
