Akumulator o pojemności 215 kWh

HSS Energy przygotowuje chiński akumulator do przechowywania energii o pojemności 215 kWh dla integratorów, instalatorów, dystrybutorów i nabywców systemów magazynowania energii, którzy potrzebują pakietu akumulatorów wysokiego napięcia z wyraźnymi granicami technicznymi. To nie jest po prostu piętnaście modułów umieszczonych w szafie: napięcie szeregowe, główna logika BMS, ochrona DC, komunikacja, okablowanie, konstrukcja termiczna i dopasowanie PCS lub falownika muszą być rozpatrywane jako jeden system. Kupujący mogą przesłać schemat jednoliniowy, model sprzętu i profil obciążenia, aby otrzymać przegląd konfiguracji i formalną wycenę.

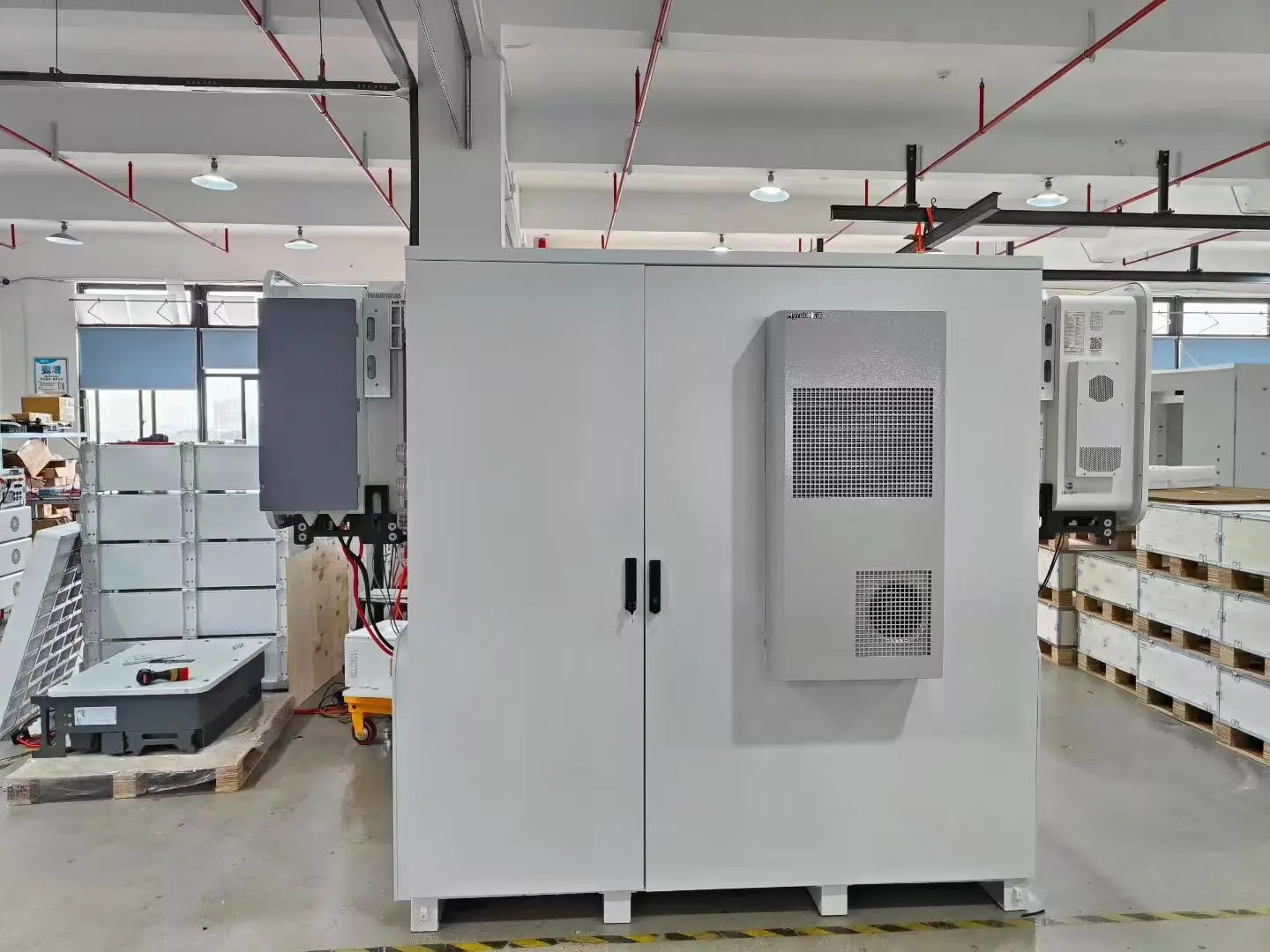

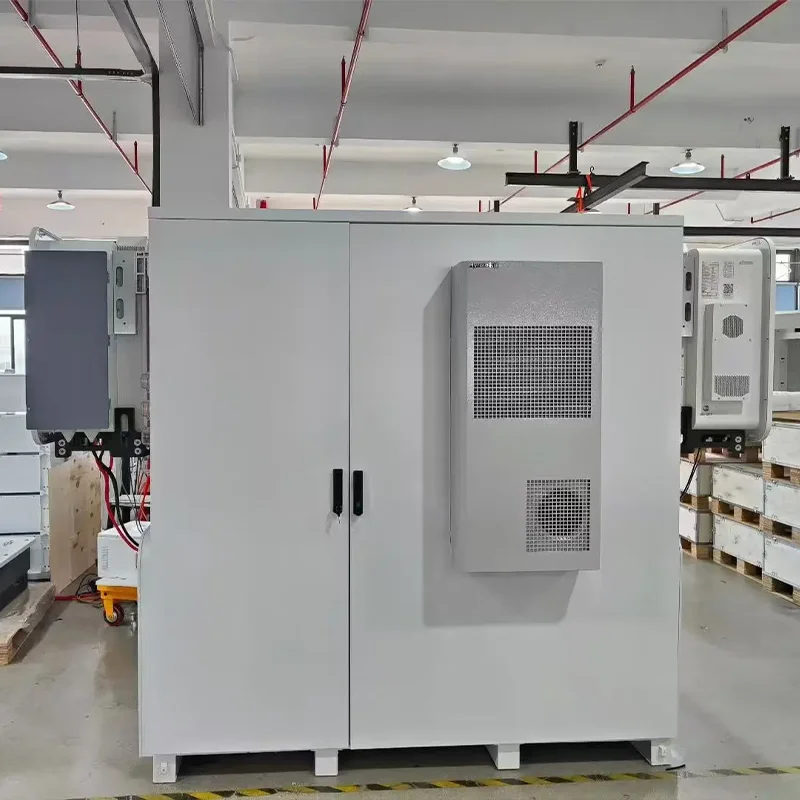

Szafka IP55 sfotografowana w warsztacie. Ostateczne interfejsy, zarządzanie ciepłem i aranżacja terenu zostały potwierdzone dla projektu.

Podstawowe dane techniczne

1. Architektura serii 15 rozpoczyna się od okna napięcia stałego

Ten system magazynowania energii z akumulatorów o pojemności 215 kWh łączy szeregowo piętnaście jednostek akumulatorowych. Pojemność pozostaje na poziomie 280 Ah, podczas gdy napięcie rośnie wraz z liczbą serii, co daje obliczony zakres roboczy 696–864 V. Wybór powinien rozpocząć się od maksymalnego wejścia prądu stałego PCS lub falownika, okna napięcia akumulatora, limitów prądu ładowania i rozładowania, sekwencji wstępnego ładowania i koordynacji zabezpieczeń. W przypadku każdego projektu akumulatora do przechowywania energii o pojemności 215 kWh firma HSS Energy rejestruje układ serii, adresy urządzeń, definicję interfejsu i dozwolone limity operacyjne w zatwierdzonej specyfikacji technicznej, zamiast wybierać sprzęt na podstawie samej etykiety pojemności.

2. Dopasowanie PCS lub falownika

System magazynowania energii wysokiego napięcia ma napięcie wyższe niż nominalne. Protokół CAN lub RS485, wersja ramki, zasady adresowania, powiązanie alarmów i logika sterowania mocą również muszą być zgodne. HSS Energy może dokonać przeglądu konkretnych modeli firm Deye, Solis, Afore, Growatt, FOX ESS i Megarevo. Kompatybilność potwierdza dokładny model i wersja protokołu; nie zakłada się, że każdy produkt ma tę samą markę.

3. Szafka IP55 i modułowy układ baterii

Szafa do przechowywania energii LiFePO4 łączy piętnaście modułów, sterownik główny, zabezpieczenie DC, połączenia magistrali i powiązane akcesoria w jednej obudowie. Obudowa zewnętrzna ma stopień ochrony IP55, natomiast indywidualny katalogowy moduł akumulatorowy ma stopień ochrony IP20; tych dwóch ocen nie należy traktować zamiennie. Wpusty kablowe, urządzenia wentylacyjne lub do kontroli temperatury, prześwity konserwacyjne i fundamenty są sprawdzane pod kątem temperatury otoczenia, zapylenia, narażenia na deszcz i lokalnych wymagań instalacyjnych.

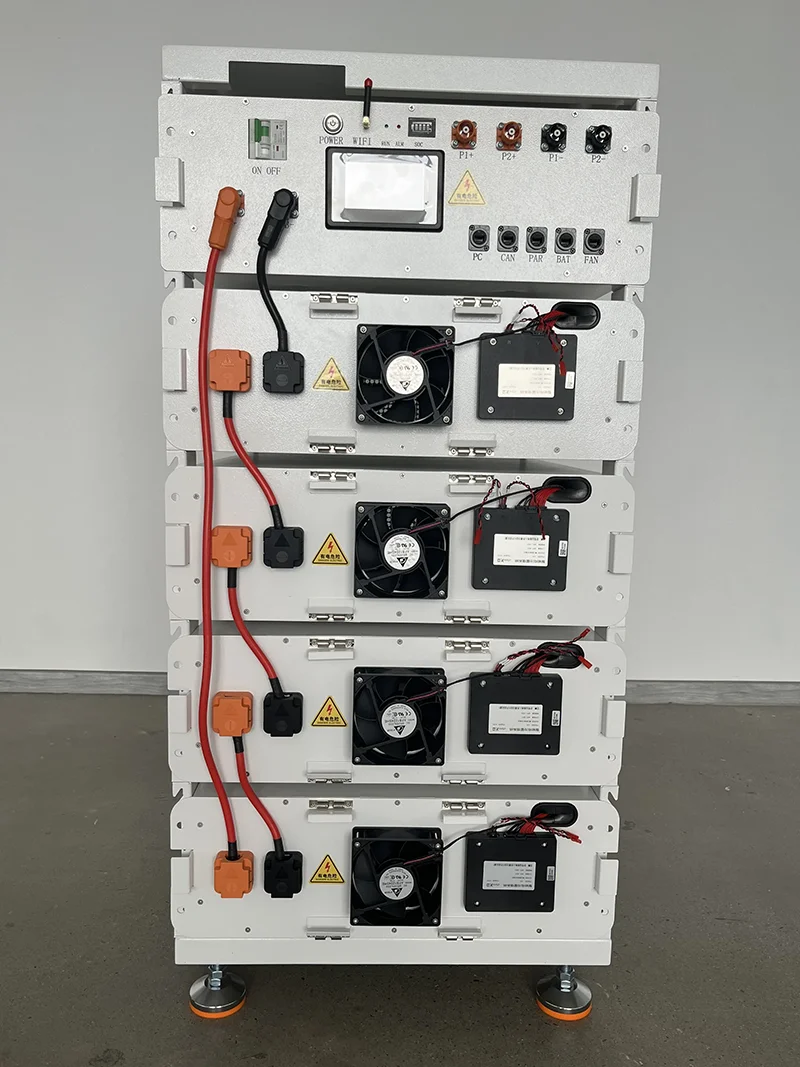

Moduły wysokiego napięcia i podłączenie sterownika pokazane na fotografii warsztatowej. Kompletny układ o mocy 215 kWh wykorzystuje piętnaście jednostek 51,2 V 280 Ah.

4. Komercyjne scenariusze operacyjne

Komercyjny system magazynowania energii może obsługiwać własne zużycie energii słonecznej, przesuwanie czasu użytkowania, eliminowanie szczytów, tworzenie kopii zapasowych wybranych obciążeń i projekty mikrosieci. Użyteczny wynik operacyjny zależy od profilu obciążenia, energii użytkowej, mocy PCS, generacji energii słonecznej i strategii sterowania. Aby uzyskać sensowną wycenę, kupujący powinni podać aktualne dane dotyczące zużycia, obciążeń krytycznych i problemu, który system ma rozwiązać. Integrator systemu musi także sprawdzić działanie przy podłączeniu do sieci, transfer poza sieć lub koordynację generatora pod kątem lokalnego schematu zabezpieczeń i dystrybucji.

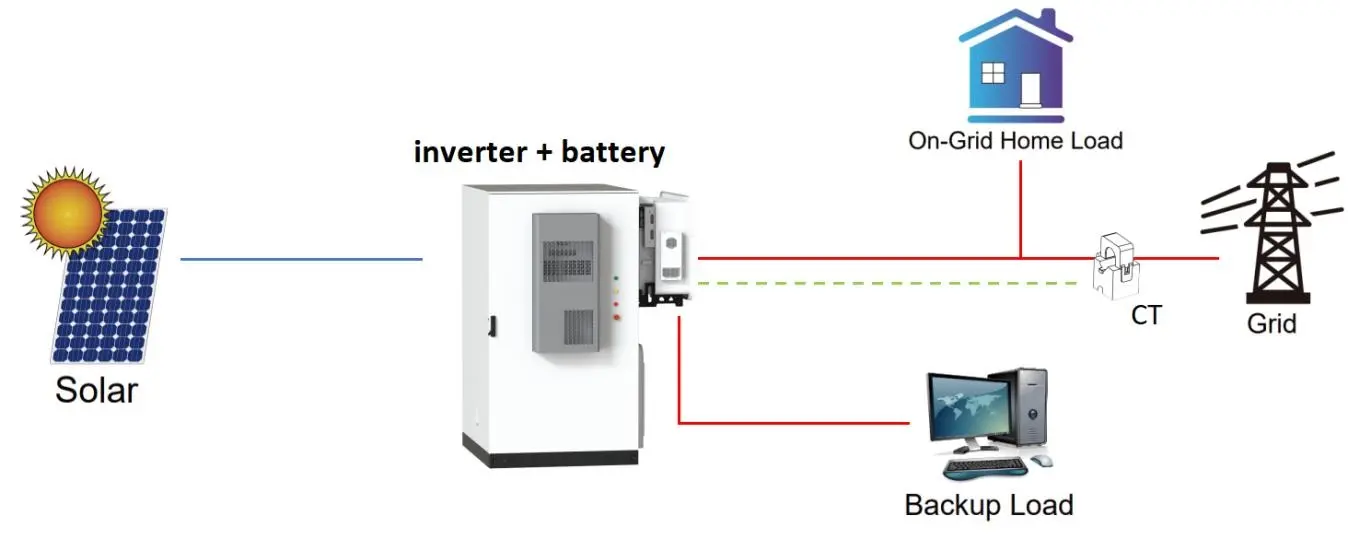

Podstawowy przykład przepływu energii. Ikona ładowania domowego ma charakter poglądowy; komercyjne okablowanie PCS, EMS, CT, punktu sieciowego i obciążenia musi być zgodne z rysunkiem projektu.

5. BMS, granice komunikacyjne i operacyjne

Jednostki akumulatorowe zapewniają interfejsy CAN, RS485 i RS232, a sterownik główny konsoliduje status modułu dla urządzeń wyższego poziomu. Pasujące złącze nie potwierdza zgodności protokołu, dlatego model sprzętu, plik protokołu i metoda testowania komunikacji są potwierdzane przed produkcją. Katalog podaje zalecany prąd 140 A i maksymalny prąd 200 A, zwracając jednocześnie uwagę na wpływ temperatury i SOC. Dlatego ciągła moc systemu jest ustawiana łącznie z zarządzaniem ciepłem szafy, okablowaniem, urządzeniami zabezpieczającymi i limitami PCS.

6. Dostosowanie, kontrola produkcji i dowody zgodności

System magazynowania energii akumulatorowej BESS zwykle przechodzi przez przegląd rysunków, potwierdzenie BOM, układ szafki, dopasowanie protokołu, zatwierdzenie etykiety i weryfikację pierwszego artykułu przed produkcją seryjną. HSS Energy powstała w 2023 roku, a jej partnerzy wnoszą ponad dziesięcioletnie doświadczenie w branży baterii litowych. Wiele baz produkcyjnych w Chinach zajmuje łącznie około 12 000 m² i obejmuje spawanie laserowe, zautomatyzowany montaż, testy starzenia i kontrolę wychodzącą wspierające projekty wsadowe oraz OEM lub ODM. Pakiet przeglądowy dostarczony na tej stronie obejmuje certyfikat zgodności CE EMC, certyfikat zgodności z RoHS i raport z testów IEC 62619. Zakres dokumentu i ostateczna możliwość zastosowania są sprawdzane z zamówioną konfiguracją.

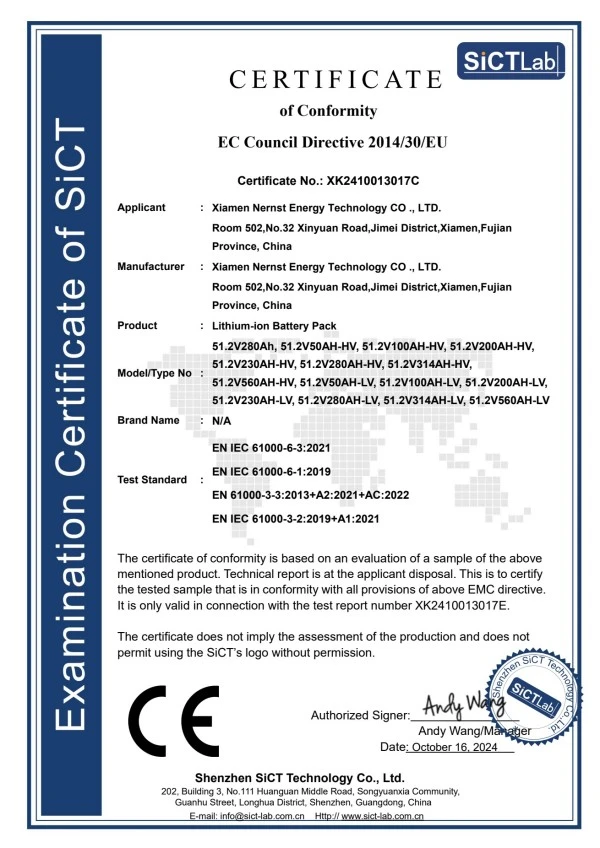

Certyfikat zgodności CE EMC dostarczony w celu przeglądu rodziny produktów.

Certyfikat zgodności RoHS dostarczony w celu sprawdzenia zgodności.

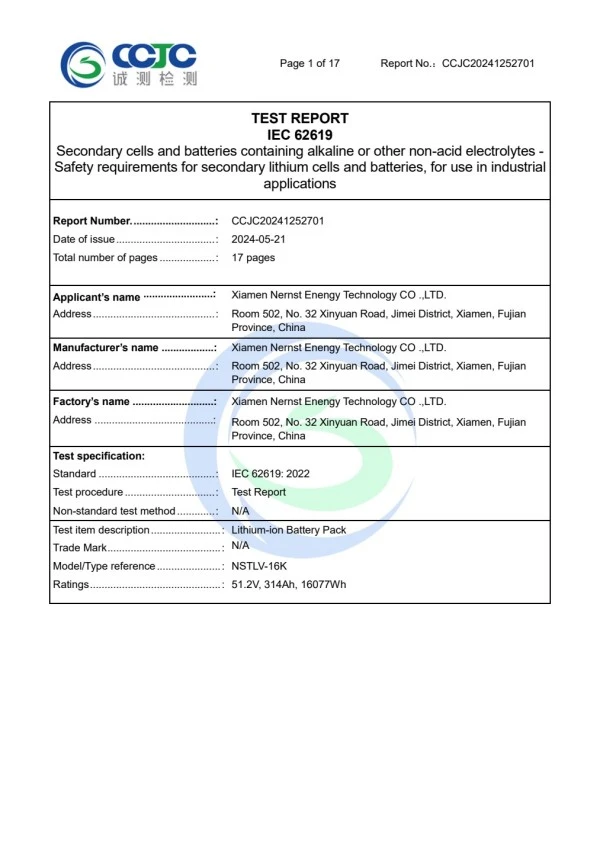

Strona raportu z testów IEC 62619:2022 dostarczona jako dokumentacja uzupełniająca testów bezpieczeństwa.

7. Pakowanie, dostawa i przekazanie posprzedażowe

Łączna masa netto piętnastu jednostek akumulatorowych wynosi około 1533 kg (bez szafy, sterownika, kabli i akcesoriów). Dlatego przed wysyłką należy uzgodnić sprzęt do rozładunku, podział transportu, trasę dojazdu i ostateczne rozmieszczenie. Opakowanie przygotowane jest pod potwierdzoną trasę morską lub drogową, miejsce przeznaczenia, etykiety i wykaz dokumentów. Po dostawie HSS Energy dostarcza instrukcję obsługi i pliki techniczne odpowiadające zamówionej konfiguracji. Szczegółowe procedury okablowania, uruchamiania, obsługi alarmów i konserwacji znajdują się w instrukcji obsługi, dzięki czemu strona produktu online pozostaje praktyczna i łatwa do odczytania.

Często zadawane pytania

1. Dlaczego system nazywa się 215kWh?

Piętnaście jednostek 51,2V 280Ah wytwarza obliczoną energię nominalną 215,04kWh, zatem produkt prezentowany jest w klasie pojemnościowej 215kWh.

2. Czy można go podłączyć bezpośrednio do dowolnego falownika Deye, Solis lub Growatt?

Nie. Sama marka nie wystarczy. Podaj dokładny model, zakres napięcia prądu stałego, ograniczenie prądu i wersję protokołu, aby obie strony mogły przeprowadzić ocenę zgodności.

3. Czy IP55 dotyczy każdego modułu akumulatorowego?

IP55 odnosi się do obudowy zewnętrznej. Pojedyncza jednostka 51,2 V 280 Ah jest oznaczona w katalogu jako IP20. Wpusty kablowe i projekt zarządzania ciepłem muszą również odpowiadać rzeczywistym warunkom panującym w miejscu instalacji.

4. Czy piętnaście modułów można zmienić z szeregowego na równoległe?

Na tej stronie opisano system szeregowy wysokiego napięcia. Układ równoległy zmieniłby napięcie, prąd, sterowanie, zabezpieczenia i dopasowanie sprzętu, dlatego wymaga osobnego projektu.

5. Jakie dokumenty zgodności są dostępne?

Dostarczony zestaw przeglądowy zawiera dokumenty zgodności CE EMC i RoHS oraz raport z testów IEC 62619. Pliki transportowe oraz dokładny zakres dokumentów są potwierdzane przy ostatecznej konfiguracji zamówienia.

6. Jakie informacje są potrzebne do wyceny?

Proszę podać docelową moc, główne obciążenia, model komputera lub falownika, scenariusz działania, środowisko instalacji, ilość, kraj docelowy, wymagane dokumenty i przewidywaną datę dostawy.

Zapytanie projektowe:W przypadku zakupu akumulatora magazynującego energię o pojemności 215 kWh należy przesłać markę i model komputera stacjonarnego lub falownika, moc systemu, główne obciążenia, środowisko lokalizacji, wymagania komunikacyjne, ilość, miejsce docelowe i wymagane dokumenty. HSS Energy wykorzysta te informacje do weryfikacji okna napięcia serii 15, konfiguracji szafy, dopasowania protokołu, zestawu plików dostawy i wyceny.
