Niestandardowe rozwiązania w zakresie baterii litowych

Niestandardowy projekt baterii litowej rozpoczyna się od sprzętu. Napięcie robocze, czas pracy, obciążenie ciągłe i szczytowe, dostępna przestrzeń instalacyjna, metoda ładowania, środowisko operacyjne i wymagania zgodności określają ostateczną architekturę akumulatora. HSS Energy wspiera rozwój akumulatorów od wyboru ogniw i BMS, poprzez prototyp, walidację urządzenia i produkcję.

1. Zacznij od wymagań dotyczących urządzenia

Standardowa specyfikacja baterii jest użyteczna tylko wtedy, gdy jest zgodna ze sprzętem. Przed wyborem ogniwa projekt powinien określić obciążenie elektryczne i ograniczenia mechaniczne, w jakich akumulator musi pracować.

· Napięcie robocze i dopuszczalny zakres napięcia

· Wymagany czas pracy lub docelowa energia

· Średni, ciągły i szczytowy prąd obciążenia

· Maksymalne wymiary i waga akumulatora

· Metoda ładowania i interfejs ładowania

· Temperatura pracy i przechowywania

· Kraj docelowy i wymagania certyfikacyjne

· Oczekiwana próbka i wielkość produkcji

2. Szybkie drzewo decyzyjne dotyczące niestandardowej baterii

3. Chemia i selekcja komórek

W przypadku małych i średnich niestandardowych projektów litowo-jonowych opcje ogniw mogą obejmować ogniwa klasy A od uznanych producentów, takich jak EVE, DMEGC, BAK, LG i Samsung, z zastrzeżeniem wymagań elektrycznych, wymiarowych, certyfikacyjnych i dostawczych projektu.

Marka komórki to tylko jeden z czynników wyboru. Spójność pojemności, rezystancja wewnętrzna, zdolność rozładowania, temperatura robocza, rozmiar, wymagania dotyczące cyklu i ciągłość zasilania są oceniane łącznie.

4. Architektura napięcia i pakietu

Napięcie to architektura początkowa, a nie pełna specyfikacja akumulatora. Pojemność, możliwości prądowe, format ogniwa, BMS, wymiary opakowania i złącze muszą być nadal dopasowane do urządzenia.

5. Projekt BMS i zabezpieczeń

Konfiguracja BMS dobierana jest zgodnie z architekturą baterii i wymaganiami sprzętowymi. Standardowe funkcje zabezpieczające mogą obejmować:

· Ochrona przed przeładowaniem

· Ochrona przed nadmiernym rozładowaniem

· Ochrona przed przegrzaniem

· Zabezpieczenie przed zwarciem

· W razie potrzeby zabezpieczenie nadprądowe

· Równoważenie ogniw i monitorowanie temperatury zgodnie z projektem

Komunikacja jest opcjonalna i wybierana zgodnie z interfejsem urządzenia. Dostępne opcje projektu mogą obejmować Bluetooth, RS485 i CAN. Jeśli projekt wymaga dostosowanej strategii sterowania, można wesprzeć rozwój BMS lub adaptację protokołu.

6. Dostosowanie mechaniczne, obudowy i interfejsu

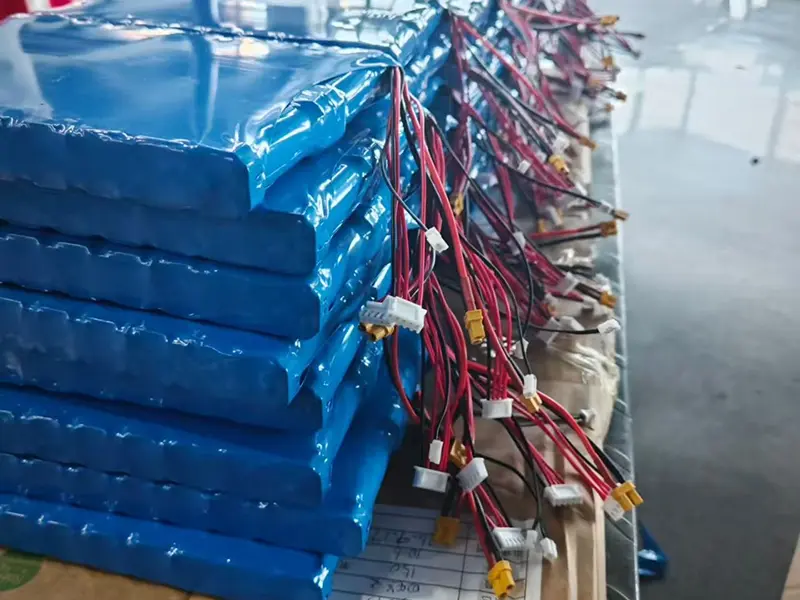

Niestandardowe zestawy akumulatorów z kablami i złączami dostosowanymi do projektu, przygotowanymi do produkcji

7. Inżynieria akumulatorów specyficzna dla aplikacji

Trzy rzeczywiste projekty ilustrują różne priorytety dostosowywania: dopasowanie elektryczne i złączy, integracja komunikacji BMS oraz dostosowywanie mechaniczne wysokoprądowe. Tożsamość klientów nie jest ujawniana.

Przypadek 01 — Niestandardowy akumulator litowy 11,1 V 3 Ah

Możliwość dostosowania obciążenia elektrycznego i podwójnego złącza

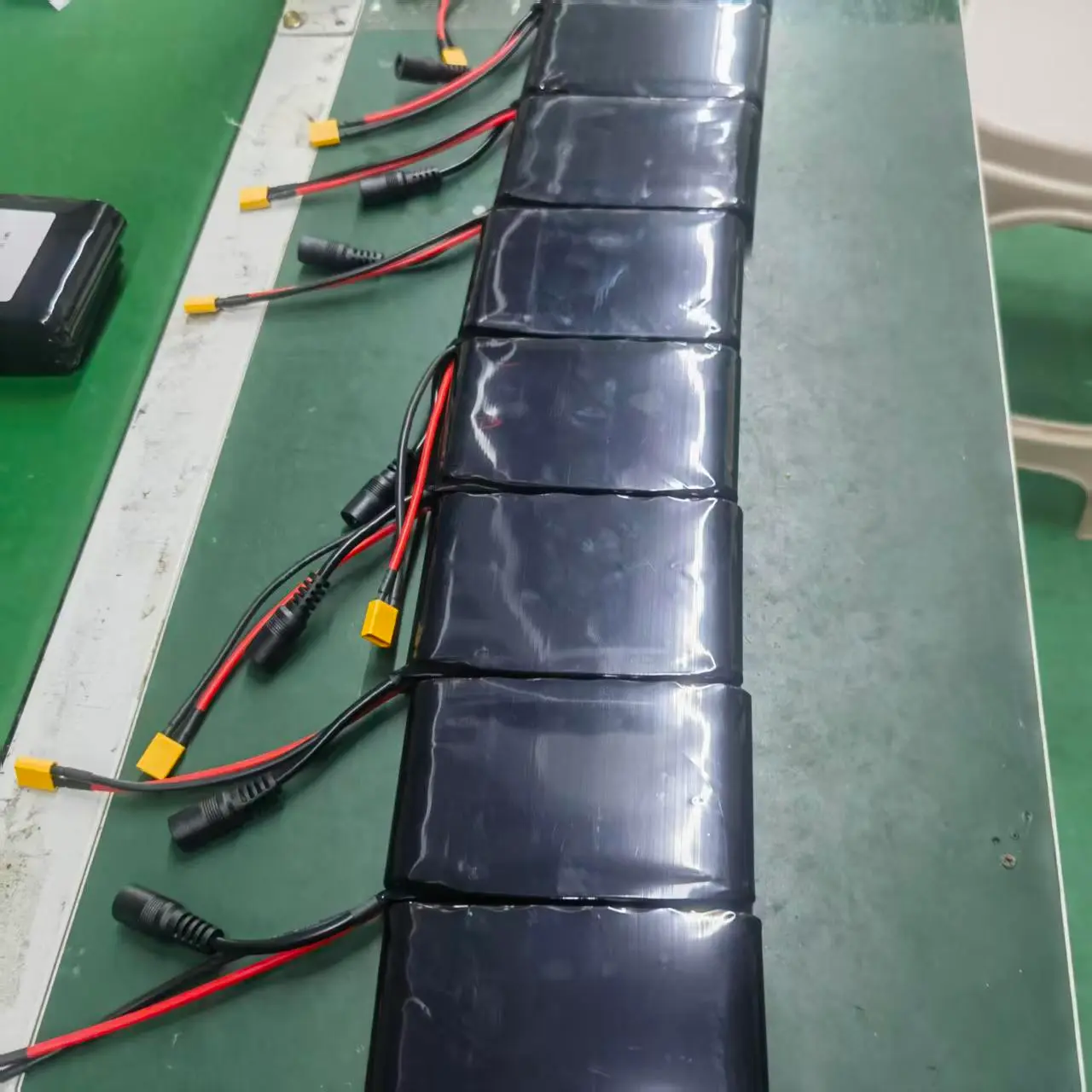

Produkcja seryjna pakietów 11,1 V 3 Ah z interfejsami DC i XT60.

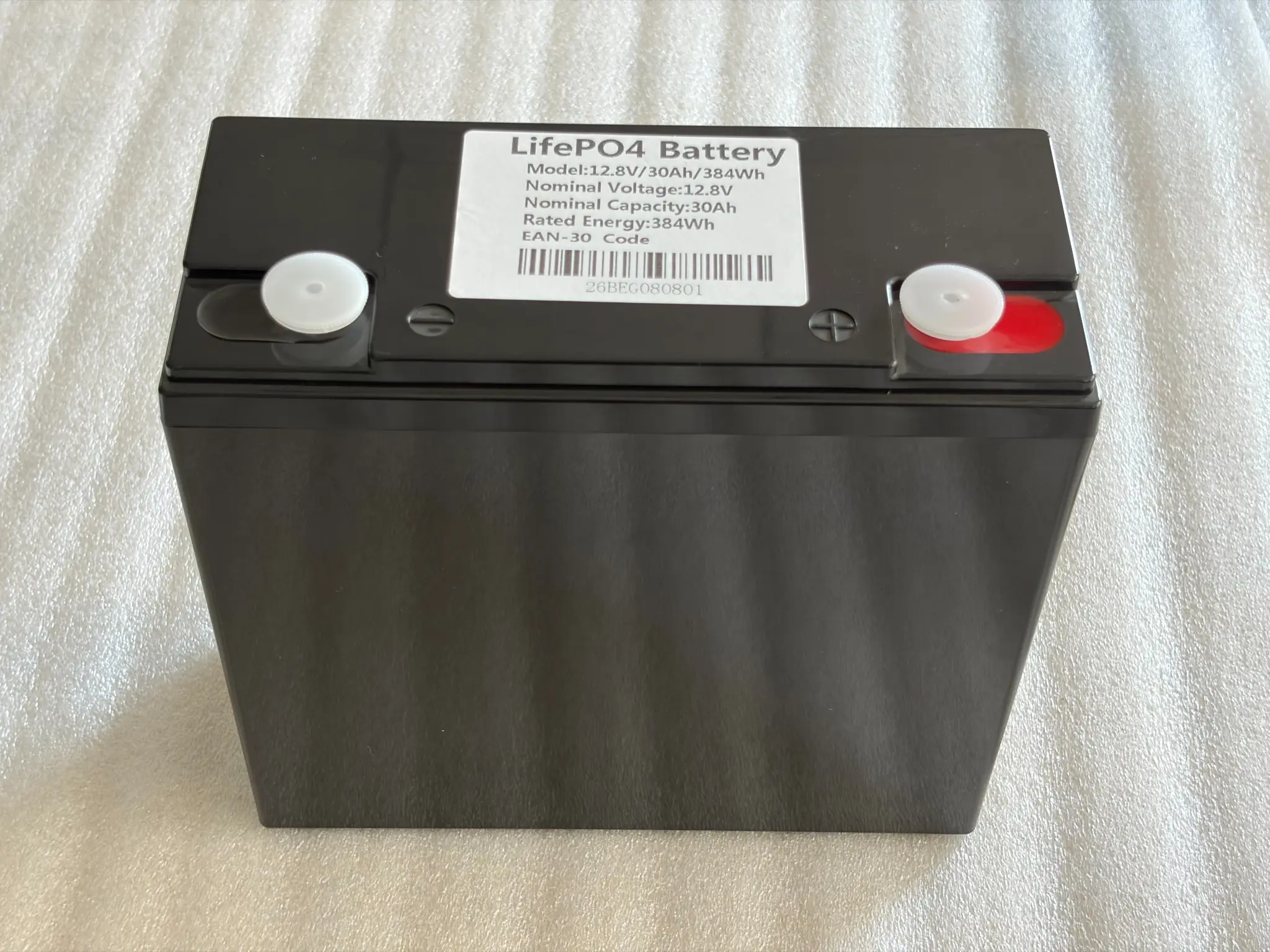

Przypadek 02 — Zestaw akumulatorów LiFePO4 12,8 V 30 Ah

Personalizacja komunikacji BMS i Bluetooth

Bateria 12,8V 30Ah LiFePO4 z 60A BMS i komunikacją Bluetooth.

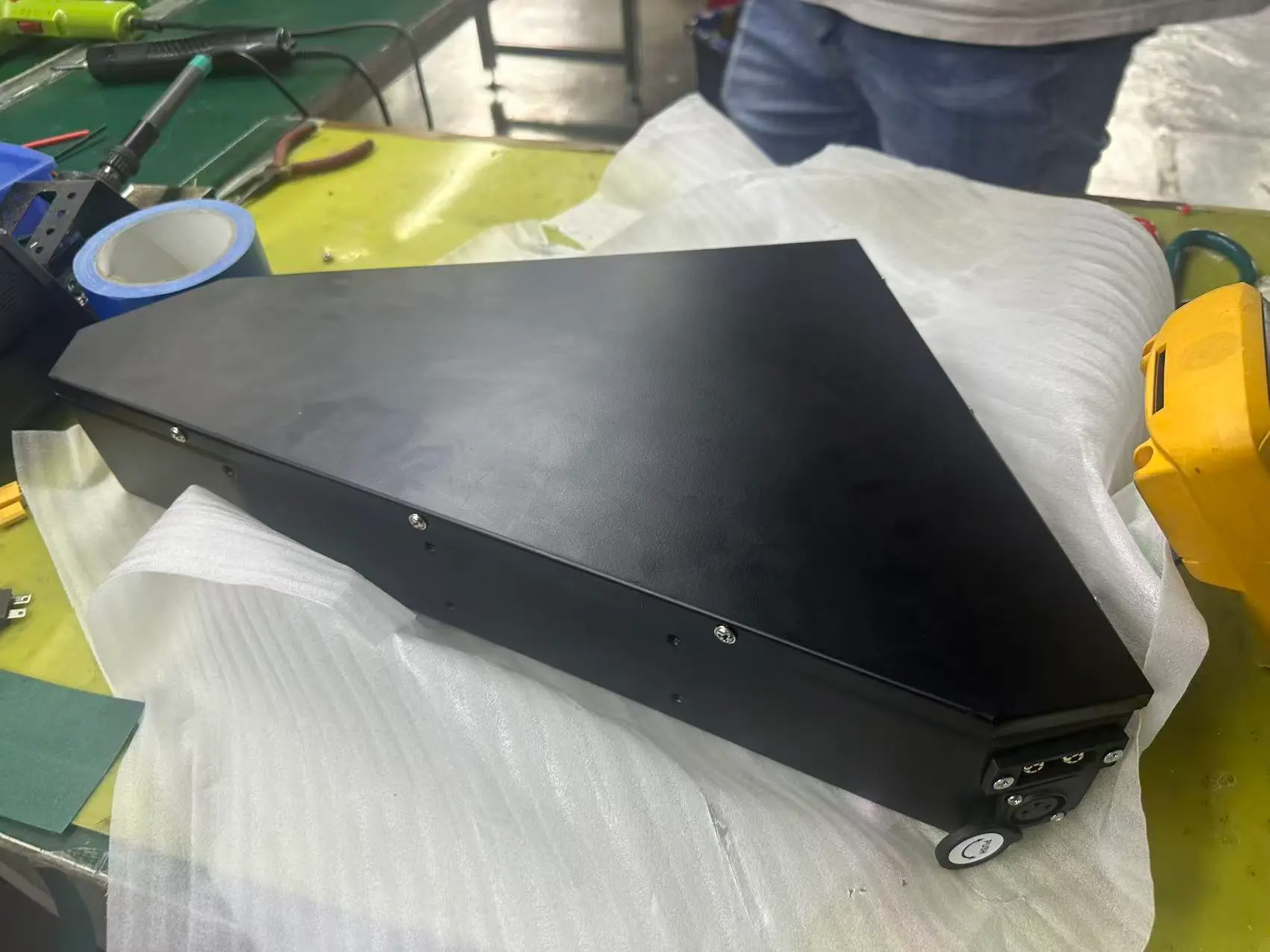

Przypadek 03 — Zestaw akumulatorów 72 V 25 Ah o niestandardowym kształcie

Wysokoprądowy sygnał wyjściowy i specjalny współczynnik kształtu mechanicznego

Specjalnie ukształtowany akumulator 72 V 25 Ah z ciągłym rozładowaniem 150 A i interfejsem QS10.

Przypadki te pokazują, jak napięcie, wydajność prądową, BMS, komunikację, kształt obudowy, kabel i złącze można dopasować do sprzętu, zamiast zmuszać urządzenie do akceptowania stałego formatu baterii.

9. Od czasu pracy urządzenia do pojemności baterii

Pakiet niestandardowy powinien być dobrany na podstawie zapotrzebowania urządzenia na energię, a następnie sprawdzony pod kątem ograniczeń prądu, napięcia i przestrzeni.

Obliczenie 60 Wh to tylko punkt wyjścia. Ostateczna pojemność powinna również uwzględniać prąd rozładowania, wydajność konwersji, dopuszczalną głębokość rozładowania, temperaturę, margines starzenia, obciążenie szczytowe i wymagania dotyczące rezerwy specyficzne dla urządzenia. Margines inżynieryjny jest potwierdzany przez projekt, a nie przy stosowaniu jednego stałego procentu do każdego zastosowania.

10. Istniejąca platforma, częściowo niestandardowa lub całkowicie niestandardowa

11. Prototyp do masowej produkcji

12. Produkcja i weryfikacja elektryczna

Produkcja akumulatorów na zamówienie wymaga spójności zarówno na poziomie komponentów, jak i pakietów. Typowe kontrole procesu mogą obejmować kontrolę przychodzących ogniw, sortowanie i dopasowywanie komórek, weryfikację BMS, montaż pakietu, kontrolę ładowania/rozładowania, weryfikację zabezpieczeń, starzenie się i kontrolę końcową.

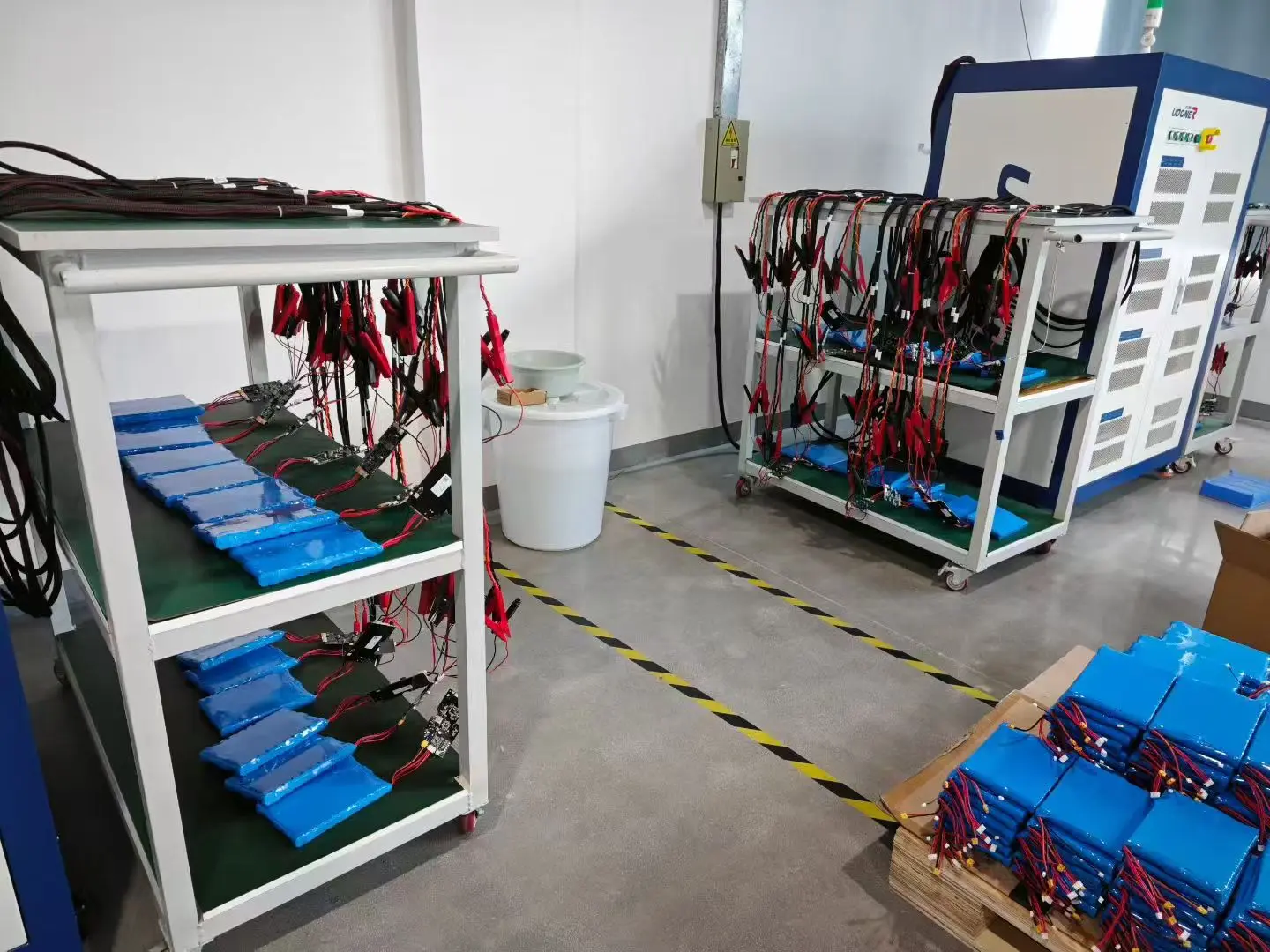

Pakiety akumulatorów przechodzą wielokanałowe testy elektryczne i weryfikację produkcji

13. Wsparcie w zakresie certyfikacji i dokumentacji

Wymagania certyfikacyjne zależą od ostatecznej konfiguracji baterii, kategorii produktu końcowego i rynku docelowego. HSS Energy może wspierać dokumentację i planowanie certyfikacji dla niestandardowych projektów baterii. Przykłady dostępnej dokumentacji projektowej obejmują badania transportowe UN38.3, MSDS i wybrane certyfikaty rynkowe, takie jak KC dla odpowiednich modeli akumulatorów.

Dokumenty pokazane poniżej są jedynie wybranymi przykładami. Nie oznaczają one, że każda niestandardowa konfiguracja baterii jest automatycznie uwzględniana. Przed zatwierdzeniem zamówienia należy potwierdzić zakres certyfikacji dla konkretnego modelu.

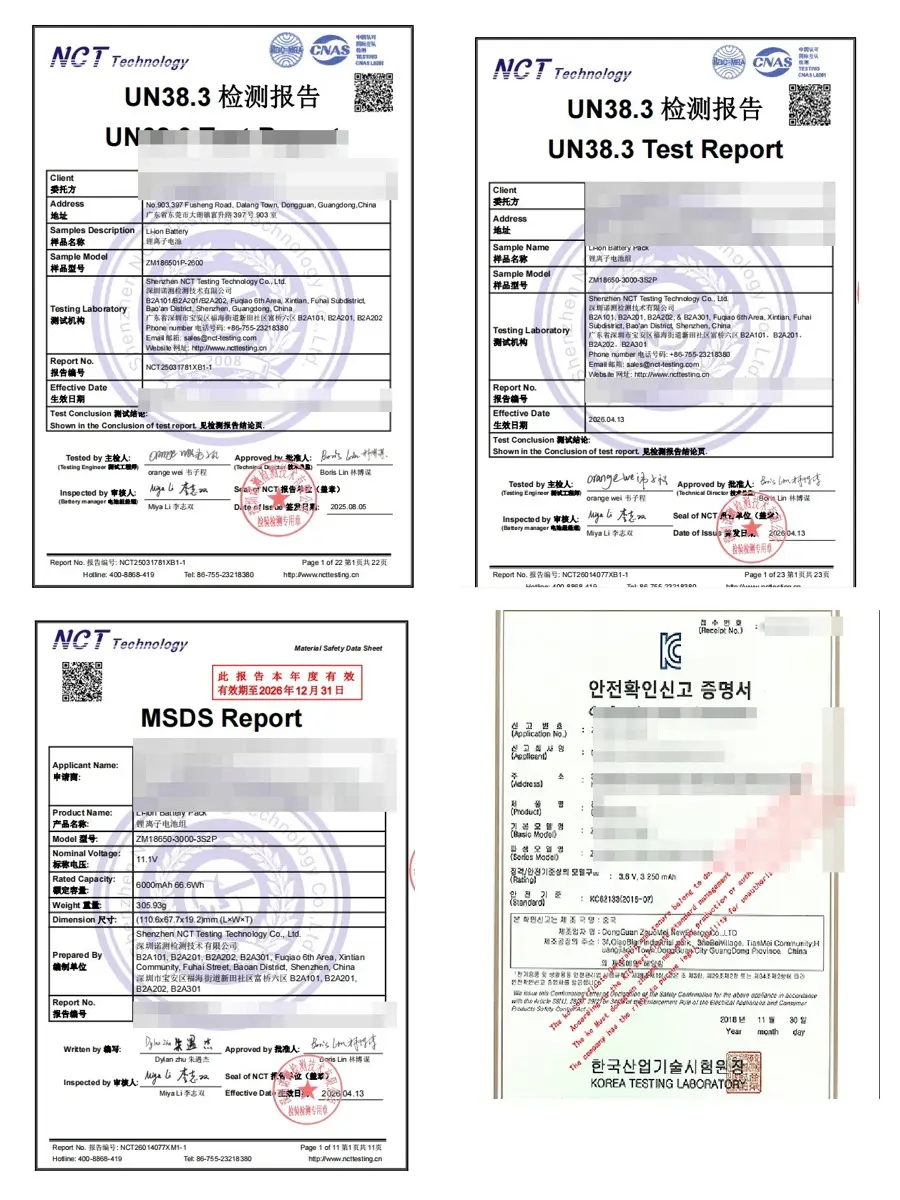

Wybrane przykłady zaświadczeń i dokumentów przewozowych; informacje o wnioskodawcy/firmie zredagowane w celu upublicznienia

Typowa trasa dokumentacji

14. Informacje wymagane w przypadku niestandardowego projektu baterii

· Nazwa urządzenia i aplikacja

· Napięcie robocze i dopuszczalny zakres napięcia

· Średni i szczytowy prąd lub moc

· Wymagany czas działania

· Maksymalne wymiary i waga akumulatora

· Aktualna specyfikacja baterii w przypadku wymiany istniejącego pakietu

· Informacje o metodzie ładowania i ładowarce

· Wymagania dotyczące złączy, kabli i komunikacji

· Temperatura pracy i środowisko instalacji

· Kraj docelowy/wymagania certyfikacyjne

· Oczekiwana próbka i wielkość produkcji

15. Uwaga dotycząca parametrów i specyfikacji

Specyfikacje, przykłady i opcje konfiguracji pokazane na tej stronie służą wstępnej ocenie technicznej. Napięcie końcowe, pojemność, wymiary, waga, prąd rozładowania, model ogniwa, BMS, złącze, obudowa, komunikacja i inne specyfikacje mogą ulec zmianie w zależności od wymagań urządzenia, dostępności komponentów, zakresu certyfikacji i rozwoju produktu.

Ostateczne specyfikacje zależą od zatwierdzonej próbki, potwierdzonego arkusza danych, umowy technicznej, PI lub umowy. Jeżeli informacje zawarte na stronie internetowej różnią się od zatwierdzonego dokumentu projektu, pierwszeństwo będzie miał zatwierdzony dokument projektu.

Opowiedz nam o swoim urządzeniu

Wyślij napięcie urządzenia, obciążenie, wymagany czas pracy, miejsce na akumulator, metodę ładowania, złącze i rynek docelowy. HSS Energy może ocenić, czy istniejąca platforma, konfiguracja częściowo niestandardowa lub całkowicie niestandardowa konstrukcja baterii jest najodpowiedniejszym punktem wyjścia dla projektu.
