Na potrzeby OEM fabryka HSS Energy produkuje akumulatory 7,4 V 5000 mAh w dwóch naprawdę różnych kształtach. klienci mogą wybrać krótszy, bardziej kwadratowy pakiet 18650 2S2P lub cieńszy, dłuższy pakiet 21700 2S1P. Oba wykorzystują ogniwa NCM i zapewniają to samo napięcie znamionowe i pojemność, więc lepsza opcja zwykle sprowadza się do przestrzeni wewnątrz sprzętu. Przed pobraniem próbek dopasowujemy układ, wyjście kabla i złącze do rysunku klienta, zamiast traktować obie wersje jako wymienne.
Zestaw akumulatorów 7,4 V 5000 mAh daje klientom projektu dostawcy HSS Energy prosty wybór na wczesnym etapie: większa szerokość lub większa długość. Wersja 18650 ma wymiary około 38 x 38 x 67 mm, natomiast wersja 21700 ma wymiary około 45 x 22 x 72 mm i jest nieco lżejsza. Ta różnica jest często bardziej użyteczna niż długa lista funkcji. Kiedy już znana jest dostępna przestrzeń, kierunek wyprowadzeń i złącze, możemy przystąpić do ustalenia konstrukcji i przygotowania przykładowej specyfikacji.
Dostarczone zdjęcie produktu: reprezentatywne opakowanie zapakowane termokurczliwie. Układ ogniw, wymiary, złącze i okablowanie są zgodne z zatwierdzoną konfiguracją projektu.
Szybki wybór: 18650 czy 21700?
Opcja
Około. Rozmiar / waga
Wybierz kiedy
18650 ogniw, 2S2P
38 x 38 x 67 mm / 0,20 kg
Wnęka baterii jest krótsza i jest w niej miejsce na bardziej kwadratowy zestaw.
21700 ogniw, 2S1P
45 x 22 x 72 mm / 0,18 kg
Przestrzeń jest wąska, ale dostępna jest nieco większa długość.
Kluczowe dane techniczne
Przedmiot
Specyfikacja
Nazwa produktu
Akumulator 7,4 V 5000 mAh
Marka
Energia HSS
Napięcie nominalne
7,4 V
Pojemność znamionowa
5000mAh (5Ah)
Minimalna pojemność znamionowa
4950 mAh (4,95 Ah)
Energia nominalna
Około. 37 Wh, obliczone na podstawie 7,4 V x 5 Ah
Chemia
NCM
Opcje komórki
Ogniwa 18650 2500 mAh lub 21700 5000 mAh
Opcje konfiguracji
18650: 2S2P; 21700: 2S1P
Materiał obudowy
Folia termokurczliwa
Maksymalny prąd ładowania
5A; Zalecane ładowanie 0,5C
Maksymalne ciągłe rozładowanie
15A; Ocena BMS 15A
Napięcie odcięcia ładowania
Maksymalnie 8,4 V
Napięcie odcięcia rozładowania
minimum 5,2 V; Zalecane 6V
Życie cykliczne
> 500 cykli przy zachowaniu ponad 80% początkowej pojemności ogniwa
18650 2S2P Wymiary / Waga
Około. 38 x 38 x 67 mm / 0,20 kg
21700 2S1P Wymiary / Waga
Około. 45 x 22 x 72 mm / 0,18 kg
Opcje złącza
JST, DC5521 lub inny zatwierdzony interfejs
Certyfikacja / Dokumenty transportowe
Do potwierdzenia dla zamówionej konfiguracji i miejsca docelowego
1. Ta sama pojemność, inna powierzchnia
Cztery ogniwa 2500 mAh tworzą wersję 18650, a dwa ogniwa 5000 mAh tworzą wersję 21700. Akumulator 21700 5000 mAh może zaoszczędzić szerokość i niewielką wagę; alternatywa czteroogniwowa wykorzystuje krótszą długość całkowitą. Żadne z nich nie jest ulepszeniem w stosunku do drugiego. Rysunek wyposażenia decyduje, który kształt jest łatwiejszy w montażu i zabezpieczeniu.
2. Co oznacza 5Ah w sprzęcie
Akumulator litowo-jonowy 2S 5000 mAh przechowuje około 37 Wh przy wartościach nominalnych. Rzeczywisty czas pracy można lepiej oszacować na podstawie zwykłego poboru mocy i cyklu pracy urządzenia, a nie samej pojemności. Krótkie szczyty, prąd rozruchowy i czas spędzony przy pełnym obciążeniu mogą zmienić wynik, więc te liczby są przydatne podczas przeglądu nowego projektu.

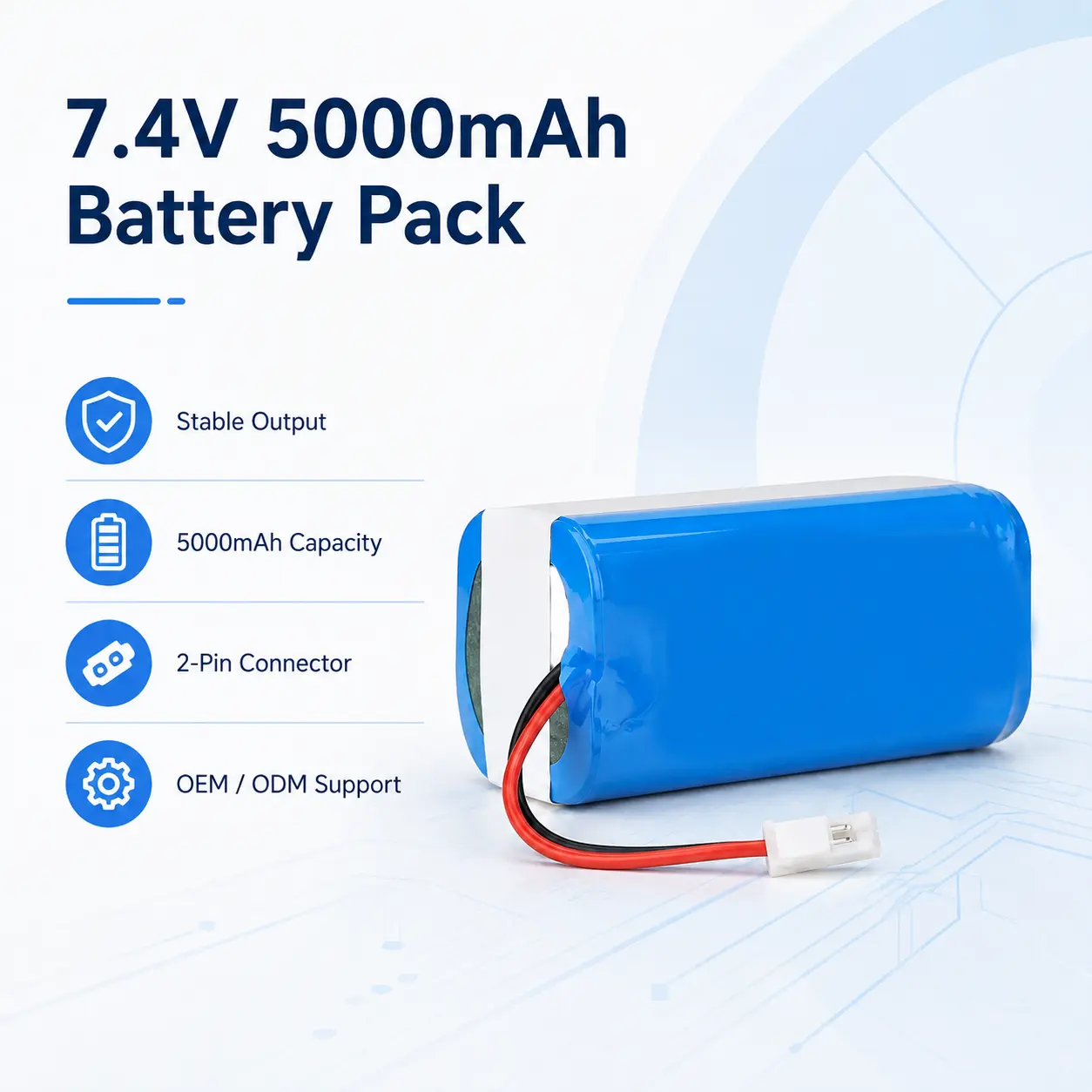

Ilustracja marketingowa, a nie zapis testu. Styl złącza i widoczna konstrukcja są reprezentatywne; zatwierdzona konfiguracja kontroluje produkcję.
3. Dopasowanie aplikacji przed roszczeniami dotyczącymi zgodności
Dostarczona grafika aplikacji wskazuje na urządzenia medyczne, sprzęt kosmetyczny, masażery i instrumenty przenośne. Bateria litowa do instrumentów przenośnych jest nadal wybierana według numerów, a nie etykiety zastosowania. Najpierw sprawdź prąd normalny i szczytowy, dostępną przestrzeń, polaryzację złącza, poprowadzenie kabla i metodę ładowania. Te grupy zastosowań stanowią rozsądne wskazówki dotyczące oceny, ale nie stanowią ogólnych deklaracji dotyczących kompatybilności.

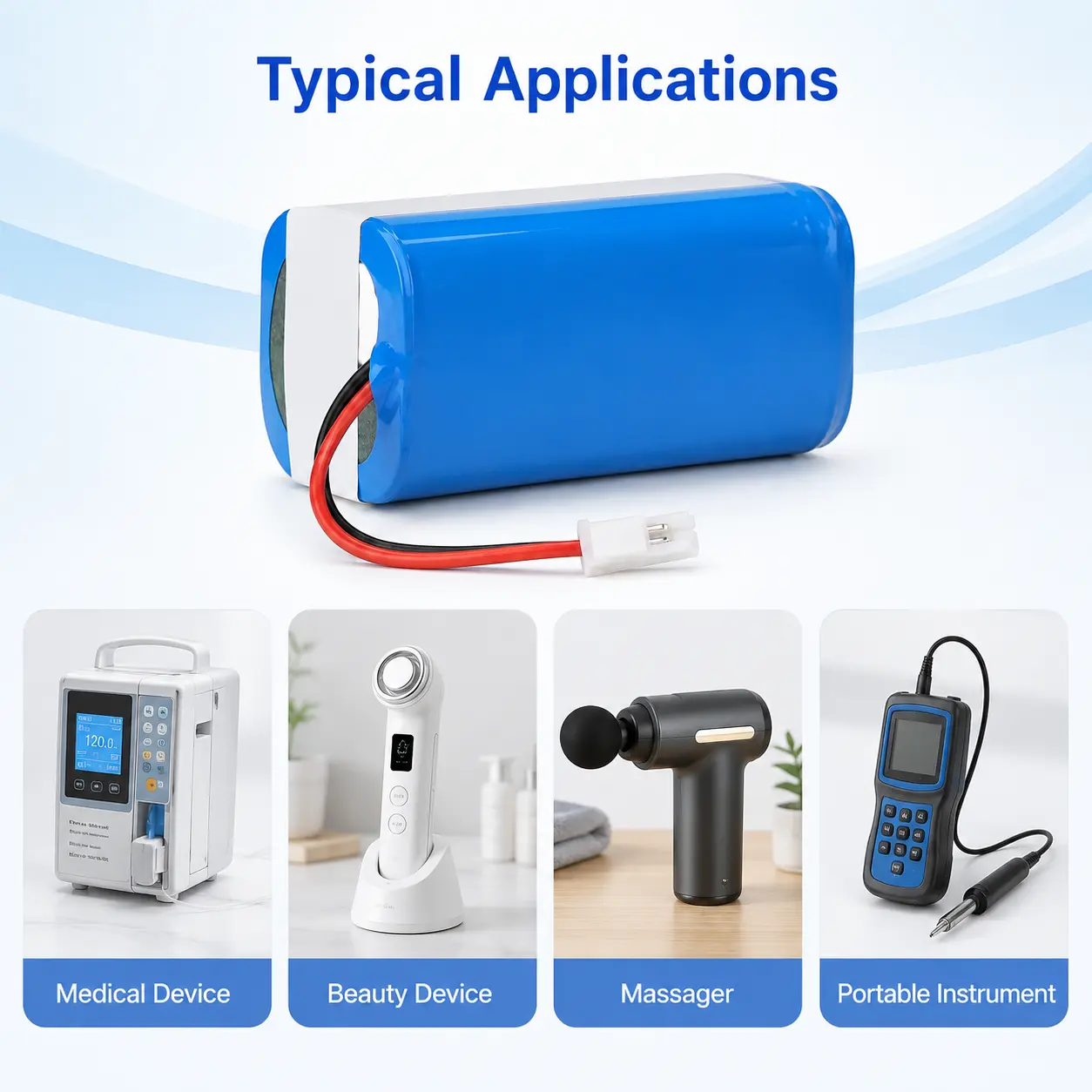

Tylko koncepcyjna ilustracja aplikacji. Są to wskazówki oceny, niepotwierdzona kompatybilność lub zweryfikowane przypadki klientów.
4. Dopasowanie ładowarki i odcięcia
Jest to pakiet 2S, więc ładowarka musi odpowiadać podanemu górnemu limitowi 8,4 V. Karta produktu podaje maksymalny prąd ładowania 2A i zaleca ładowanie 0,5C. Pakiet akumulatorów NCM 7,4 V również potrzebuje sprzętu i ładowarki, aby dostosować się do zachowania przy niskim napięciu. Wczesne potwierdzenie tych limitów to mały krok, który pozwala uniknąć wielu problemów na etapie próbki.
5. Zachowaj powtarzające się zamówienia w tej samej wersji
Bateria litowa 18650 2S2P i wersja 21700 nigdy nie powinny mieć wspólnego opisu zamówienia. Rejestrujemy format ogniwa, układ, numer części złącza, polaryzację, przekrój przewodu, długość przewodu, wyjście kabla, etykietę i opakowanie w zatwierdzonej specyfikacji. Dokument ten staje się praktycznym punktem odniesienia przy pobieraniu próbek i powtarzaniu produkcji.

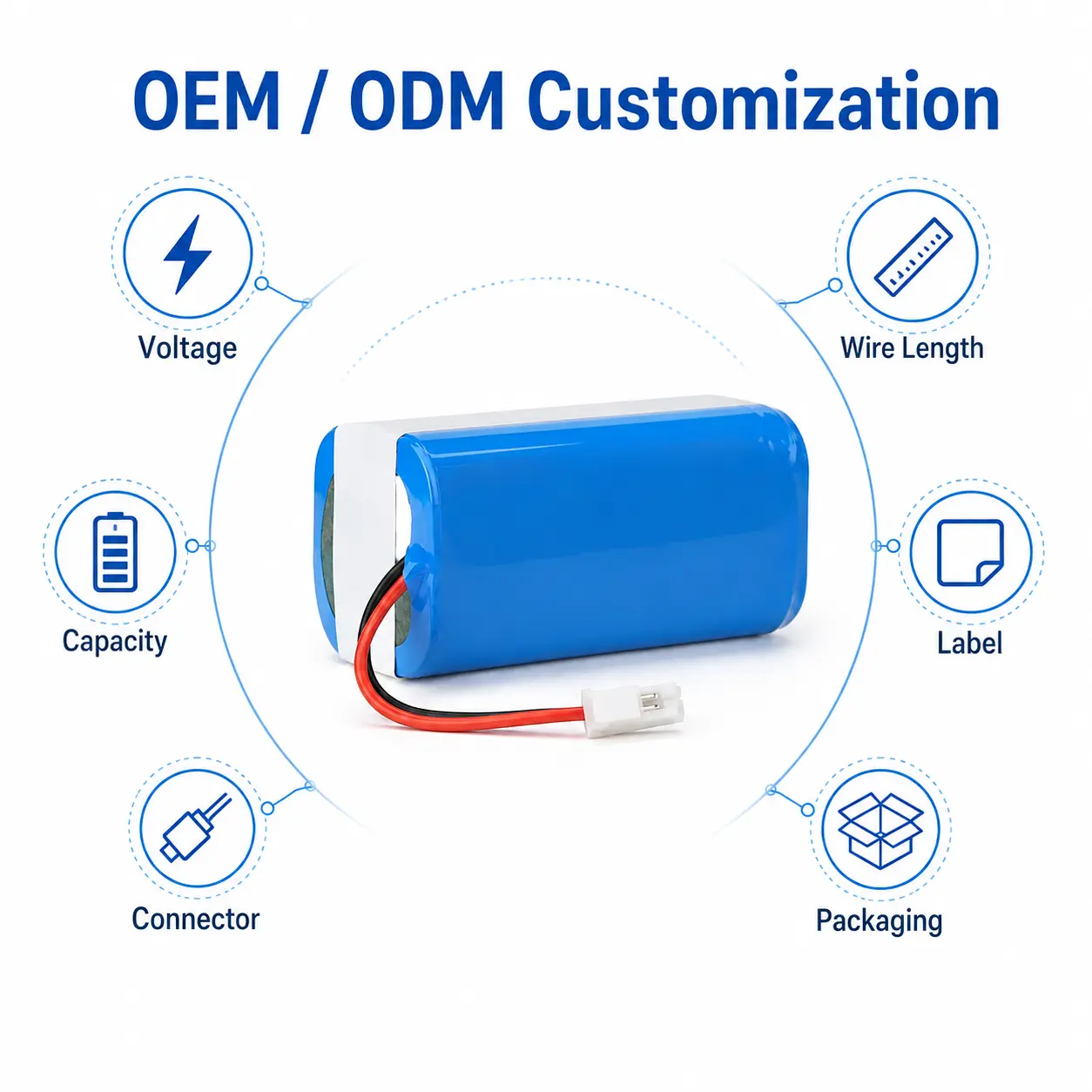

Ilustracja marketingowa dostępnych kategorii dostosowywania. Każda zmiana podlega przeglądowi technicznemu i zatwierdzonej specyfikacji zamówienia.
6. Dopuszczenie jakości dla dwóch możliwych konstrukcji
W protokole kontroli należy zidentyfikować zamówioną konstrukcję, a nie tylko nazwę produktu. Model ogniwa, układ, napięcie, pojemność, rezystancja wewnętrzna, parametry BMS, okablowanie, złącze, wymiary, waga i wygląd są sprawdzane pod kątem zatwierdzonego planu. Firma Xiamen HSS Energy Technology Co., Ltd została założona w 2023 roku. Jej główni partnerzy wnoszą ponad dziesięcioletnie doświadczenie w branży akumulatorów, a liczne bazy produkcyjne w Chinach zapewniają około 12 000 metrów kwadratowych powierzchni produkcyjnej.

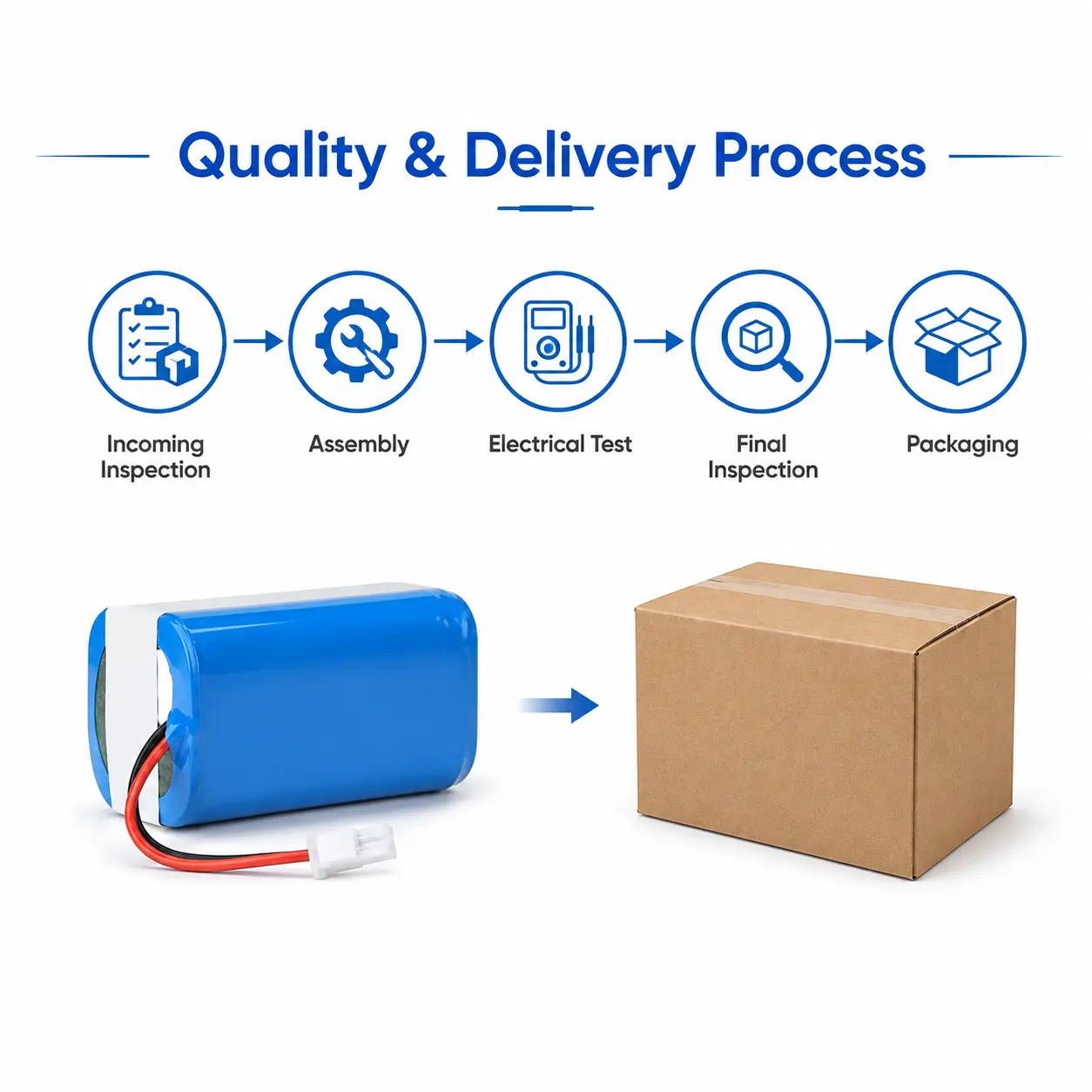

Ilustracja procesu, a nie zapis partii. Rzeczywiste elementy kontroli i opakowania są zgodne z potwierdzonym planem jakości i porządkiem.
Często zadawane pytania
Jakie konfiguracje ogniw są dostępne?
Pakiet NCM może wykorzystywać ogniwa 18650 2500 mAh w trybie 2S2P lub 21700 ogniw 5000 mAh w trybie 2S1P.
Czy obie opcje mają te same wymiary?
Nie. Wersja 18650 2S2P ma wymiary około 38 x 38 x 67 mm i 0,20 kg. Wersja 21700 2S1P ma wymiary około 45 x 22 x 72 mm i 0,18 kg.
Jak należy szacować czas działania?
Użyj zwykłego poboru mocy, zapotrzebowania szczytowego i cyklu pracy urządzenia. Obliczona energia nominalna wynosi około 37 Wh, ale rzeczywisty czas pracy zależy od obciążenia i warunków pracy.
Jaka ładowarka jest wymagana?
Użyj ładowarki odpowiedniej dla pakietu 2S NCM i ograniczeń podanych w zatwierdzonej specyfikacji. Podany maksymalny prąd ładowania wynosi 2A, przy zalecanym ładowaniu 0,5C.
Czy złącze można dobrać do urządzenia?
Tak. JST i DC5521 są wymienione jako opcje, a inne złącze można ocenić po potwierdzeniu strony współpracującej, polaryzacji, średnicy przewodu i długości przewodu.
Poproś o wycenę projektu
W przypadku pakietu akumulatorów 7,4 V 5000 mAh wyślij HSS Energy dane dotyczące obciążenia sprzętu, oczekiwanego czasu pracy, rysunku miejsca na akumulator, złącza, ładowarki, miejsca docelowego i ilości. Przeanalizujemy interfejs elektryczny i mechaniczny oraz przygotujemy specyfikację pobierania próbek i wycenę dla konkretnego projektu.
